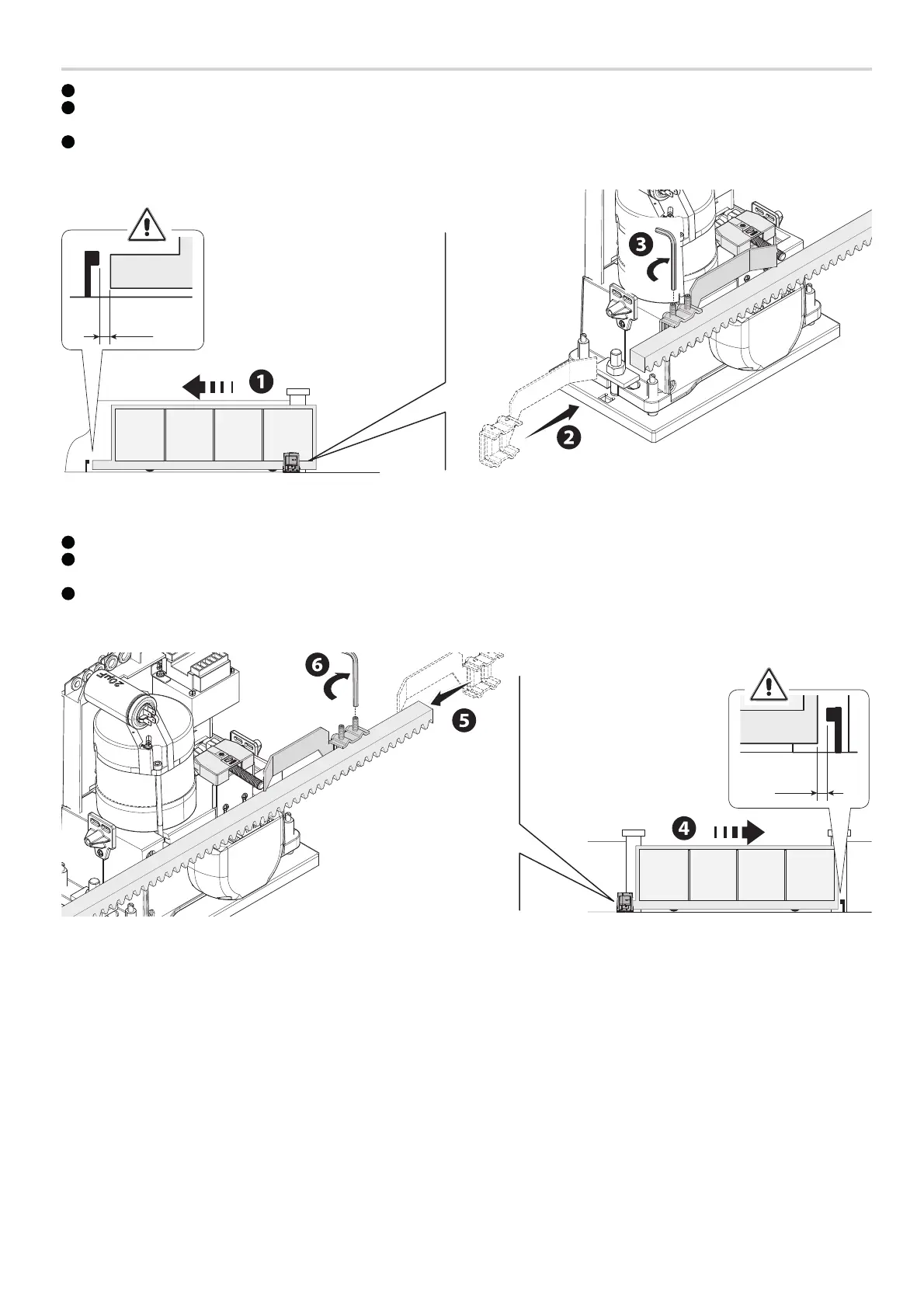

Określenie położeń krańcowych przy użyciu mechanicznych wyłączników krańcowych
1
Otworzyć bramę.
2
Nasunąć łopatkę wyłącznika krańcowego otwarcia na zębatkę.
Sprężyna musi uruchomić mikrowyłącznik.
3
Przymocować łopatkę wyłącznika krańcowego otwarcia za pomocą śrub bez łba (w zestawie).
1
2
~ 20 mm
4
Zamknąć bramę.
5
Nasunąć łopatkę wyłącznika krańcowego zamknięcia na zębatkę.
Sprężyna musi uruchomić mikrowyłącznik.
6
Przymocować łopatkę wyłącznika krańcowego zamknięcia za pomocą śrub bez łba (w zestawie).
22
1
~ 20 mm
