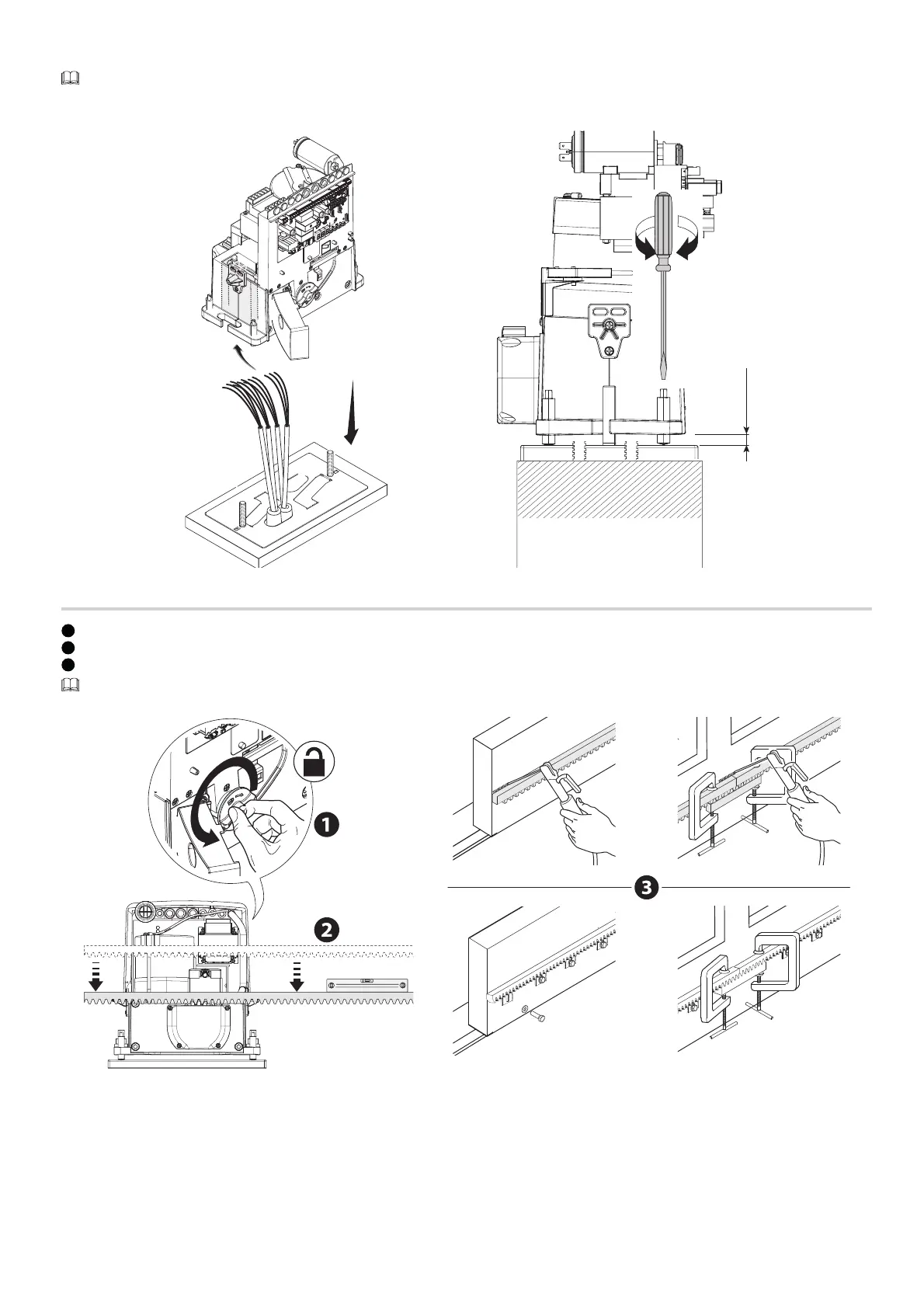

Установите автоматический привод на монтажное основание.
Электрические кабели должны проходить под корпусом автоматики.
Приподнимите автоматику над монтажным основанием на 5-10 мм, используя стальные регулировочные шпильки, чтобы позднее произвести регулиров-
ку зацепления между шестерней и зубчатой рейкой.
5 ÷ 10
Крепление зубчатой рейки
1
Разблокируйте автоматику.
2
Установите зубчатую рейку на шестерню.
3
Приварите или прикрепите зубчатую рейку к воротам по всей длине.
Для сборки сегментов зубчатой рейки используйте оставшийся отрезок рейки, подложив его под место соединения сегментов и зафиксировав
двумя зажимами.
