CAME EMEGA E306 - Page 2

Pag.
2
2 - Manuale FA01198 M 0 6 - 06/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
. -
Traduzione delle istruzioni originali
RG58
2x1
5x1
3x1,5
230V-
2x1,5
*
8x1,5
4x1
4x1
5
4
3
2
6 7
9
1
8
10
8
2
x1
Automazioni per porte basculanti
Automation opening systems for overhead doors
Automatización para puertas basculantes

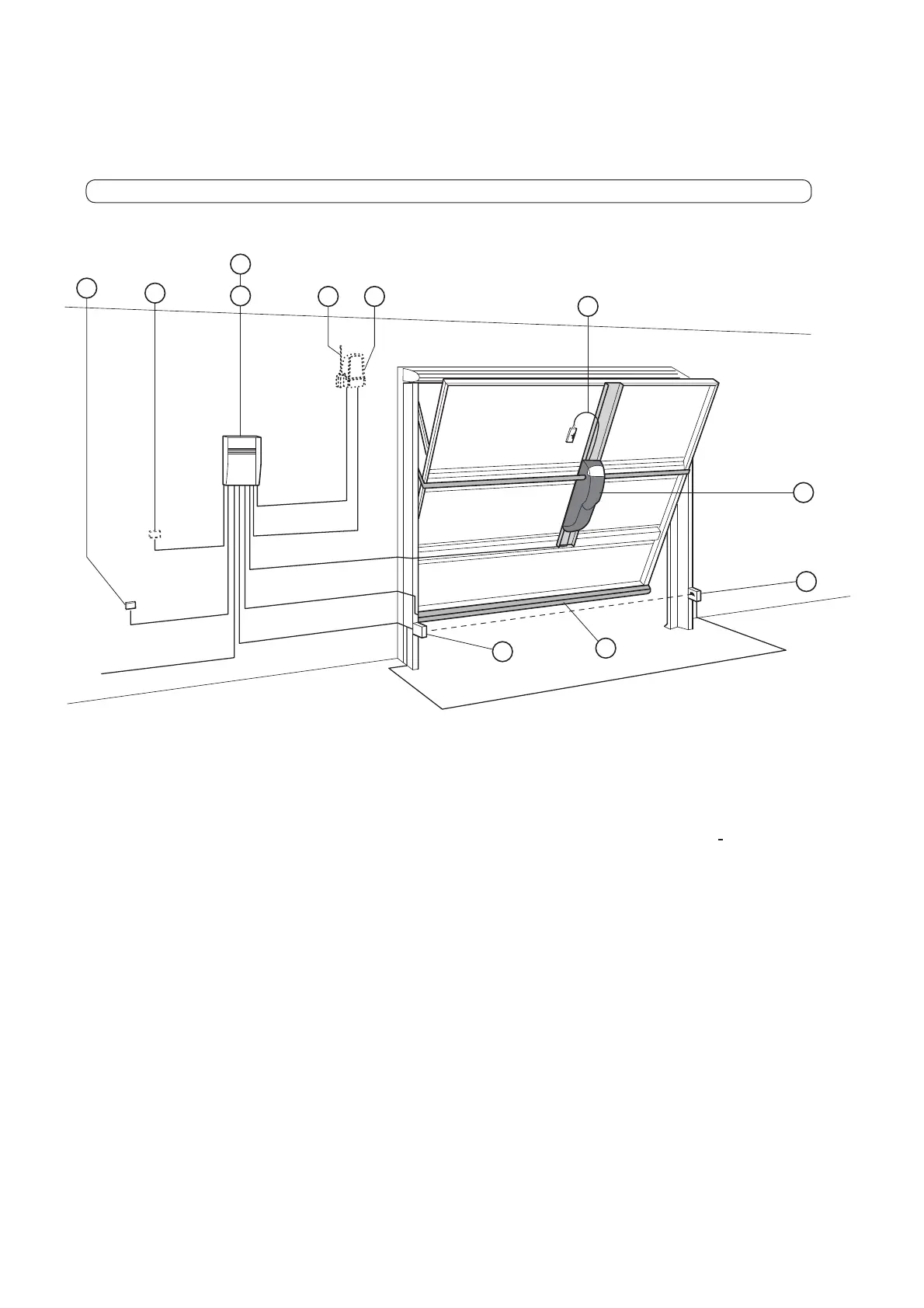

Impianto tipo - Standard installation - Instalaciòn tipo
1- Gruppo EMEGA
2- Quadro comando
3- Ricevitore radio
4- Selettore a chiave
5- Pulsantiera da interno
6- Antenna
7- Lampeggiatore di movimento
8- Fotocellule di sicurezza
9- Dispositivo di sblocco
10- Costola a raggi infrarossi
* Per E1024: cavi di collegamento microinterruttori: 4x1
mm2; cavi di alimentazione motore: 2x1.5 mm2 fi no a 20
m; 2x2.5 mm2 fi no a 30 m
1- EMEGA unit
2- Control panel
3- Radio receiver
4- Key-operated selector switch
5- Internal pushbutton array
6- Antenna
7- Flashing light indicating door movement
8- Safety photocells
9- Release mechanism
10- Infrared rib
* For E1024. Wiring for microswitches: 4x1 mm
2
. Power
wires to motor: 2x1.5 mm
2
up to 20 m.; 2x2.5 mm
2
up
to 30 m.
1- Grupo EMEGA
2- Cuadro de mandos
3- Radiorreceptor
4- Selector de Ilave
5- Botonera para interiores6 - Antena
7- Luz intermitente de movimiento
8- Fotocélulas de seguridad
9 - Dispositivo de desbloqueo
10- Borde de seguridad por rayos infrarrojos
* Para E1024. Cables de conexión microinterruptores: 4x1
mm
2
. Cables de alimentación motor: 2x1.5 mm
2
hasta 20
m.; 2x2.5 mm
2
hasta 30 m.
Pag.
2
2 - Manuale FA01198 M 0 6 - 06/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
. - Istruzioni originali
