Traduzione delle istruzioni originali
RG58
2x1
5x1
3x1,5
230V-
2x1,5
*
8x1,5
4x1
4x1
5
4
3
2
6 7
9
1
8
10
8
2
x1

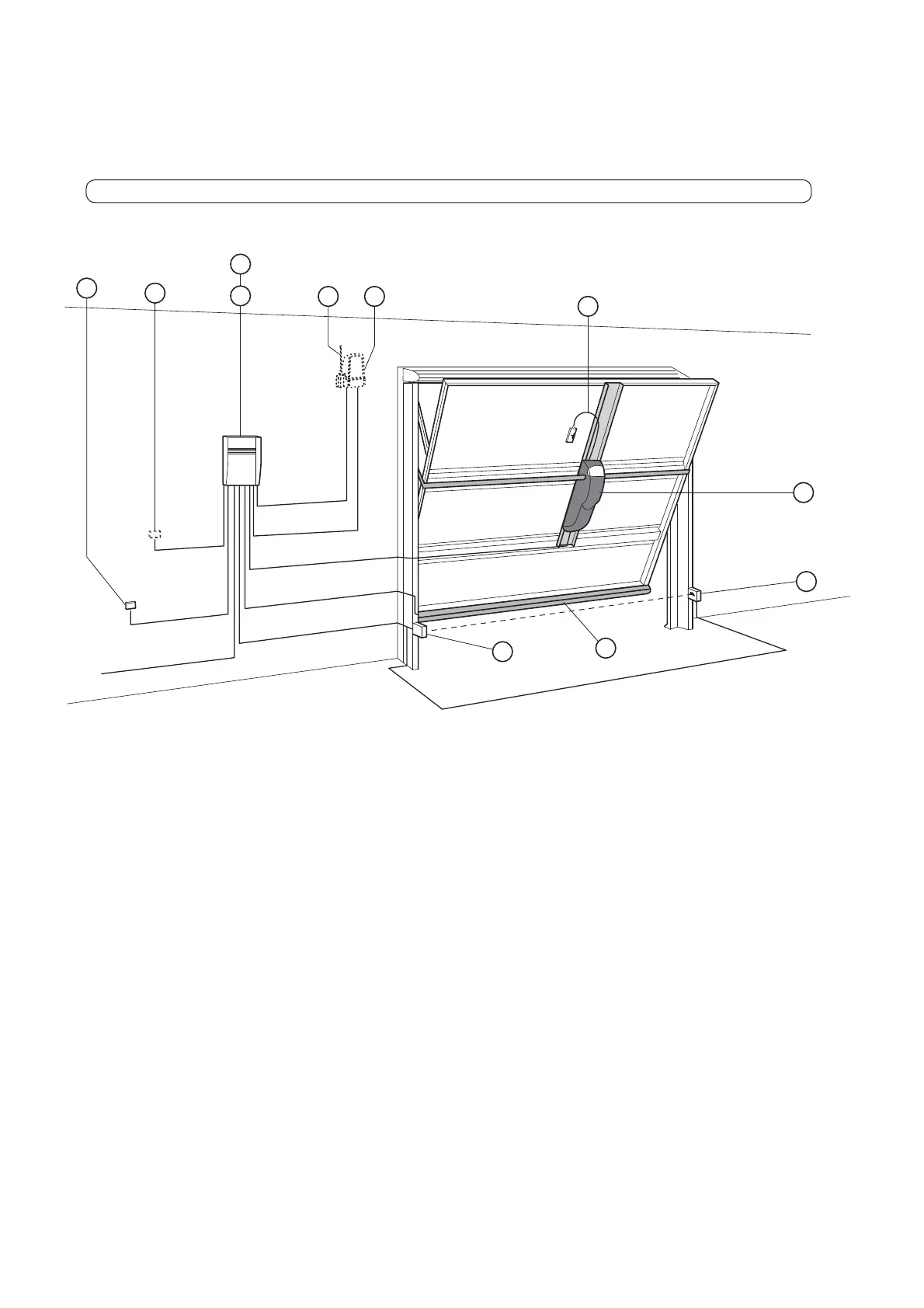

1- Groupe EMEGA
2- Armoire de commande
3- Récepteur radio
4- Sélecteur à clé
5- Tableau de commande pour intérieur
6- Antenne
7- Clignotant de mouvement
8- Photocellules de sécurité
9- Dispositif de déblocage
10- Profi l de sécurité à rayons infrarouges
* Pour E1024. Câbles de branchement microin-
terrupteurs: 4x1 mm².
Câbles d’alimentation moteur: 2x1.5 mm² jusqu’à
20 m; 2x2.5 mm² jusqu’à 30 m.
1- EMEGA Antriebsmotor
2- Steuerung
3- Funkempfänger
4- Schlüsselschalter
5- Schalteinheit für Innenmontage
6- Antenne
7- Blinkleuchte “Tor in Bewegung”
8- Lichtschranken
9- Entriegelungssystem
10- Infrarot Sicherheitsleiste
* Für E1024: Anschlußkabel Mikroschalter: 4x1
mm
2
; Anschlußkabel Antriebsmotor: 2x1,5 mm
2
bis 20 m; 2x2,5 mm
2
bis 30 m.
Installation type - Montagevoorbeeld - Standard Montage
Automatisations pour portes basculantes
Automatisatie van binnenkantelende garagepoorten
Antriebe für Schwingtore
1- Motor EMEGA
2- Stuurkast
3- Ontvanger
4- Sleutelschakelaar
5- drukknop
6- Antenne
7- Flitslamp
8- Veiligheidsfotocellen
9- Ontgrendelingssysteem
10-Veiligheidsfotocellen
Voor E1024. aansluitingskabels voor microscha-
kelaars: 4x1 mm².
Voedingskabels: 2x1.5 mm² tot 20 m; 2x2.5 mm²
tot 30 m.
