Page 10 - Manuel FA01158-FR - 02/2023 - © CAME S.p.A. - Traduction des instructions originales

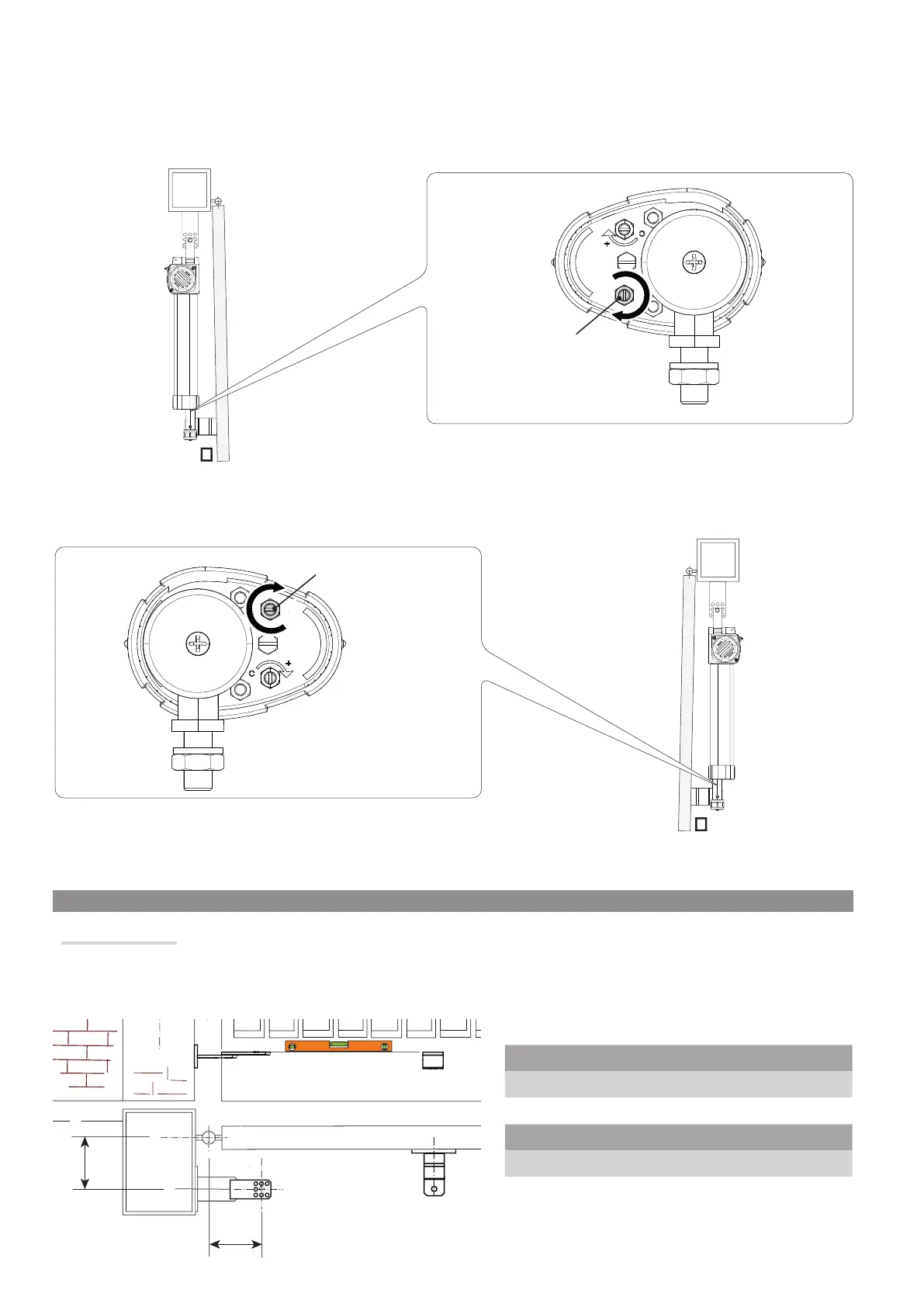

INSTALLATION ET CONNEXIONS POUR L'OUVERTURE VERS L'EXTÉRIEUR
Fixation des étriers
Mesurer les dimensions A et B (en respectant les valeurs indiquées dans le tableau) pour déterminer le point de fixation de l'étrier pilier intégré à
l'étrier supplémentaire (non fourni).
Dimensions application (mm)
KR300 - KR302 - KR310
Ouverture vantail (°) A B E
90° 130 130 910
KR510 - KR512
Ouverture vantail (°) A B E
90° 200 200 1310
En phase d'ouverture
Débloquer le motoréducteur.
Atteindre le point d'ouverture souhaité du vantail.
Envoyer une commande d'ouverture (2-3) et tourner la tige filetée 󱤨 en sens horaire jusqu'à l'intervention du micro-interrupteur d'ouverture qui
arrête le motoréducteur.
 L'écrou de la tige filetée doit rester desserré.
Suivre cette même procédure pour le motoréducteur de droite.
