E
Page 11 - Manuel FA01158-FR - 02/2023 - © CAME S.p.A. - Traduction des instructions originales

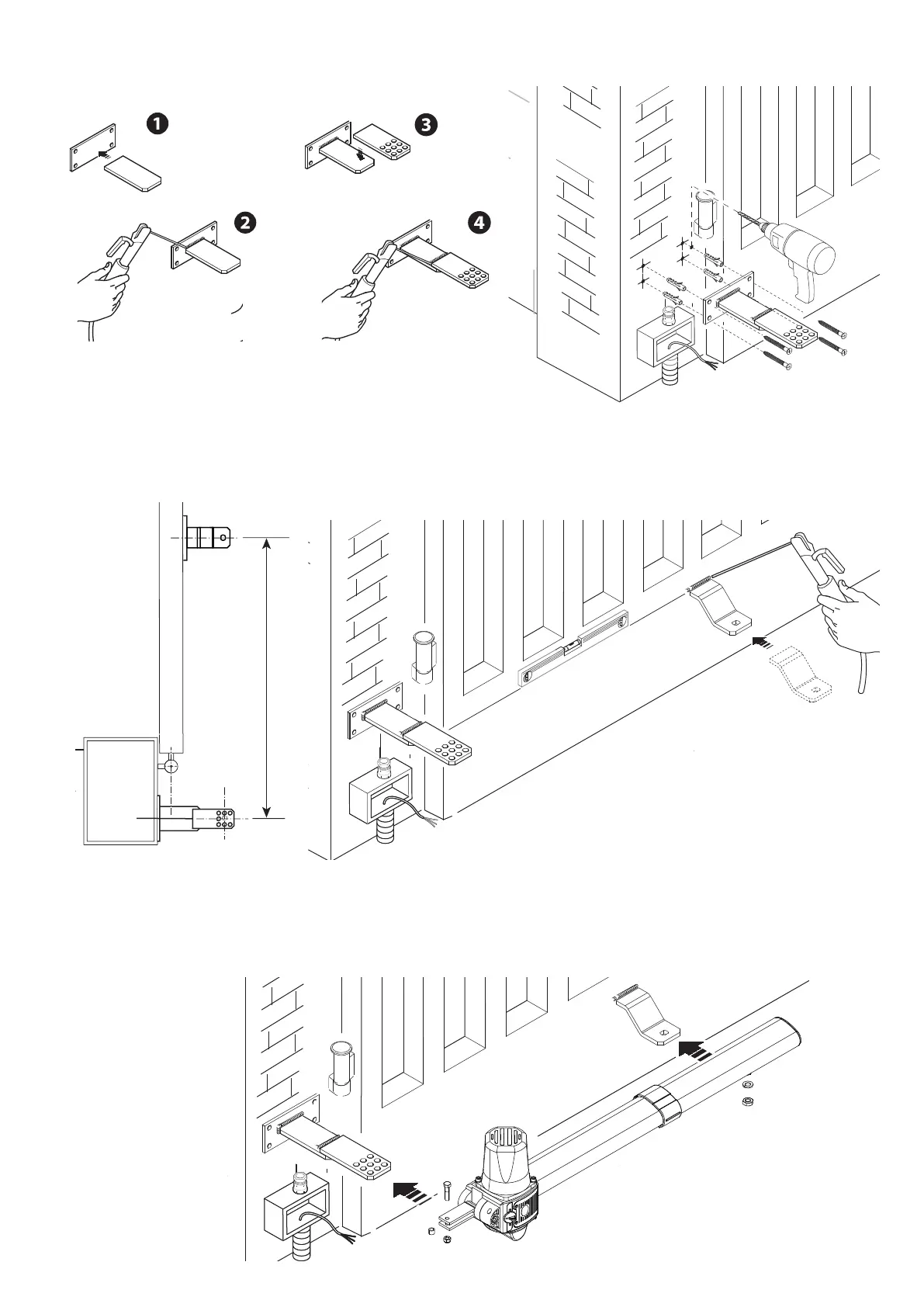

Ouvrir le portail à 90°, souder ou fixer l'étrier portail à l'aide de vis appropriées (en respectant la dimension E indiquée dans le tableau).
Assembler et souder l'étrier supplémentaire avec celui du pilier, fixer l'étrier supplémentaire au pilier.
Fixer le motoréducteur aux étriers au moyen des vis et des écrous fournis.
