AL
B
❾
❼ ❽
⓫❿
Pag. 3 - Codice manuale: FA00771-IT ver. 1 05/2017 © CAME s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso.
Pag. 2 - Codice manuale: FA00771-IT ver. 1 05/2017 © CAME s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso.
❼ Connettore non utilizzato
❽ Presa connessione dispositivo alla rete LAN o LAN PoE.
❾ LED di segnalazione
LED verde acceso = traco sulla rete ethernet
LED giallo spento = velocità rete 10Mb
LED giallo acceso = velocità rete 100Mb
❿ Morsettiera
+
Ingresso alimentazione
locale
–
I1
Ingresso 1 (AL)
I2
Ingresso 2 (
)
O1
Uscita 1 (per usi futuri)
O1
Uscita 2 (per usi futuri)
C
Comune
Caratteristiche tecniche
Tipo TS07 TS10 TS07 Wi-Fi TS10 Wi-Fi
Alimentazione (V DC) 12 ÷ 24 12 ÷ 24 12 ÷ 24 12 ÷ 24
Assorbimento a 18 V (mA) 350 520 500 700
Assorbimento a 18 V con USB (mA) 510 680 670 870
Campi di frequenza wireless (MHz) - -
2412-2482
5150-5350
2412-2482
5150-5350
Potenza massima di trasmissione eirp (dBm) - - 20 20
Standard wireless - - IEEE 802.11abgn IEEE 802.11abgn
Alimentazione PoE IEEE 802.3af IEEE 802.3af IEEE 802.3af IEEE 802.3af
Dimensioni (mm) 217x144x36 288x187x36 217x144x36 288x187x36
Peso (g) 770 1200 770 1200
Materiale contenitore ABS ABS ABS ABS
Temperatura funzionamento (°C) 0 ÷ 35 0 ÷ 35 0 ÷ 35 0 ÷ 35
Umidità funzionamento, senza condensa (%) 93% 93% 93% 93%
Alimentatore consigliato VAS/101 VAS/100.30 VAS/101 VAS/100.30
Caratteristiche dell’interfaccia di rete
Ethernet IEEE 802.3 10/100 Base T(X), auto speed, auto half/full duplex mode, auto MDI/MDI-X.

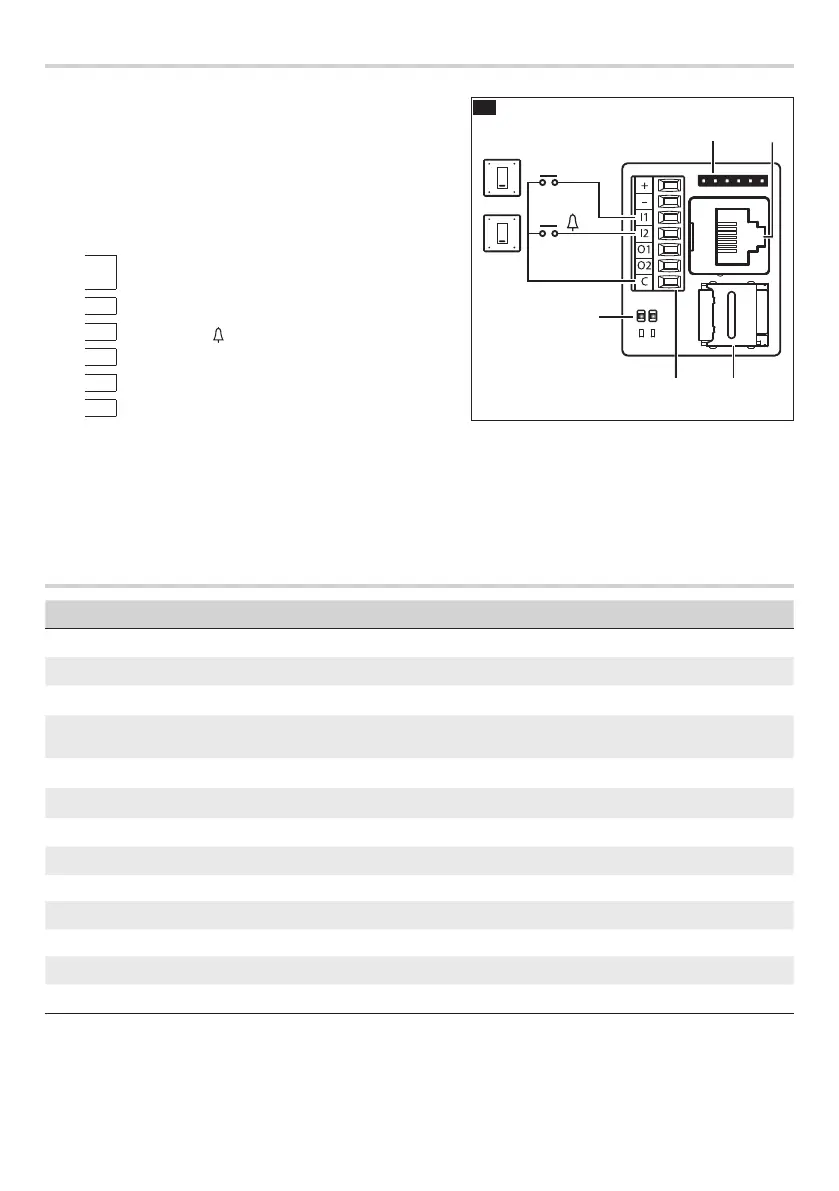

Parte posteriore
Note:
• Il dispositivo riconosce automaticamente la sorgente di alimentazione locale o PoE.
• La slot MicroSD Card ⓫ è riservata al servizio tecnico.
