A
C
B
D
E
❶
❷
❶
❷
❸
Pag. 5 - Codice manuale: FA00771-IT ver. 1 05/2017 © CAME s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso.
Pag. 4 - Codice manuale: FA00771-IT ver. 1 05/2017 © CAME s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso.

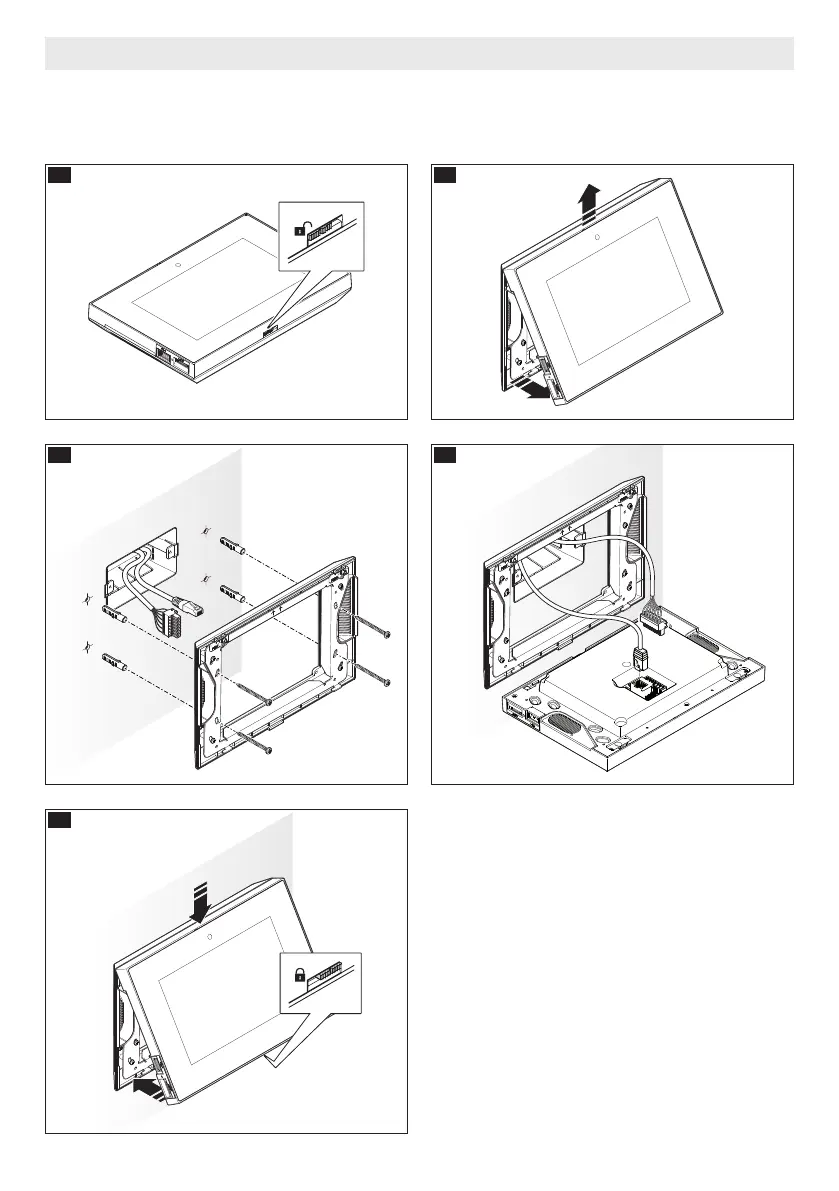

MONTAGGIO A PARETE
Nelle immagini che seguono viene mostrata la sequenza di montaggio a parete del terminale TS07; il montaggio del terminale
TS10 va eseguito nello stesso modo. Utilizzare la dima di montaggio inclusa nella confezione per ricavare l'esatta posizione dei
fori rispetto alla scatola di derivazione.
