AL
B
❾
❼ ❽
⓫❿
Page 3 - Code manuel : FA00771-FR vers. 1 05/2017 © CAME s.p.a. Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Page
2 - Code manuel : FA00771-FR vers. 1 05/2017 © CAME s.p.a. Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Remarques
• Le dispositif reconnaît automatiquement la source d’alimentation locale ou PoE.
• Le logement de la carte MicroSD ⓫ est réservé au service technique.

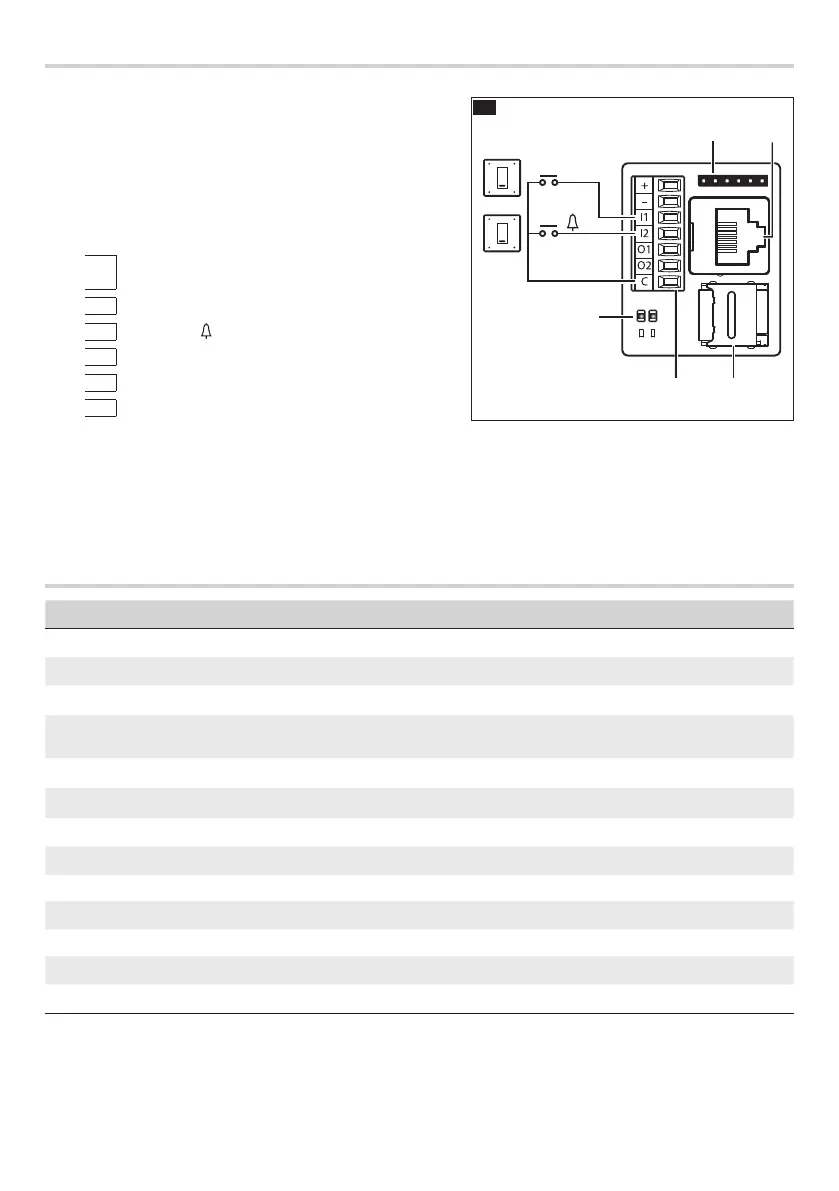

Partie arrière
Caractéristiques techniques
Type TS07 TS10 TS07 Wi-Fi TS10 Wi-Fi
Alimentation (VDC) 12 - 24 12 - 24 12 - 24 12 - 24
Absorption à 18 V (mA) 350 520 500 700
Absorption à 18 V avec USB (mA) 510 680 670 870
Champs de fréquence sans fil (MHz) - -
2412-2482
5150-5350
2412-2482
5150-5350
Puissance de transmission maximale eirp (dBm) - - 20 20
Standard wireless - - IEEE 802.11abgn IEEE 802.11abgn
Alimentation PoE IEEE 802.3af IEEE 802.3af IEEE 802.3af IEEE 802.3af
Dimensions (mm) 217x144x36 288x187x36 217x144x36 288x187x36
Poids (g) 770 1200 770 1200
Matériau boîtier ABS ABS ABS ABS
Température de fonctionnement (°C) 0 - 35 0 - 35 0 - 35 0 - 35
Humidité sans condensation (%) 93% 93% 93% 93%
Bloc d’alimentation conseillé VAS/101 VAS/100.30 VAS/101 VAS/100.30
Caractéristiques de l’interface de réseau
Ethernet IEEE 802.3 10/100 Base T(X), auto speed, auto half/full duplex mode, auto MDI/MDI-X.
❼ Connecteur non utilisé
❽ Prise connexion dispositif au réseau LAN ou LAN PoE.
❾ Voyants de signalisation LED
LED verte allumée = trafic sur le réseau Ethernet
LED jaune éteinte = vitesse réseau 10 Mb
LED jaune allumée = vitesse réseau 100 Mb
❿ Bornier
+
Entrée alimentation locale
–
I1
Entrée 1 (AL)
I2
Entrée 2 ( )
O1
Sortie 1 (pour utilisations futures)
O1
Sortie 2 (pour utilisations futures)
C
Commun
