CAME VER12 - Page 69






-
+
,
.
CL.SENS.
ZL56
OP.SENS.
MOTOR FUSE 8A-F
2
1
ON
ACC. FUSE 3,15A-F
LINE FUSE 1,6A-F
OPEN
OP / CL
AF
26V17V 0V
MN
+
E-
ENC/RADIO
0V
230V
0
17
26
A.C.T.
SLOW.SENS
C.BOARD FUSE 315mA-F
L1T
L
L2T
N
10 11



 %   
#
#
0
0
Page
13
13 - Manuel
FA00045-FR
FA00045-FR - vers.
2
2 - 09/2016- © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

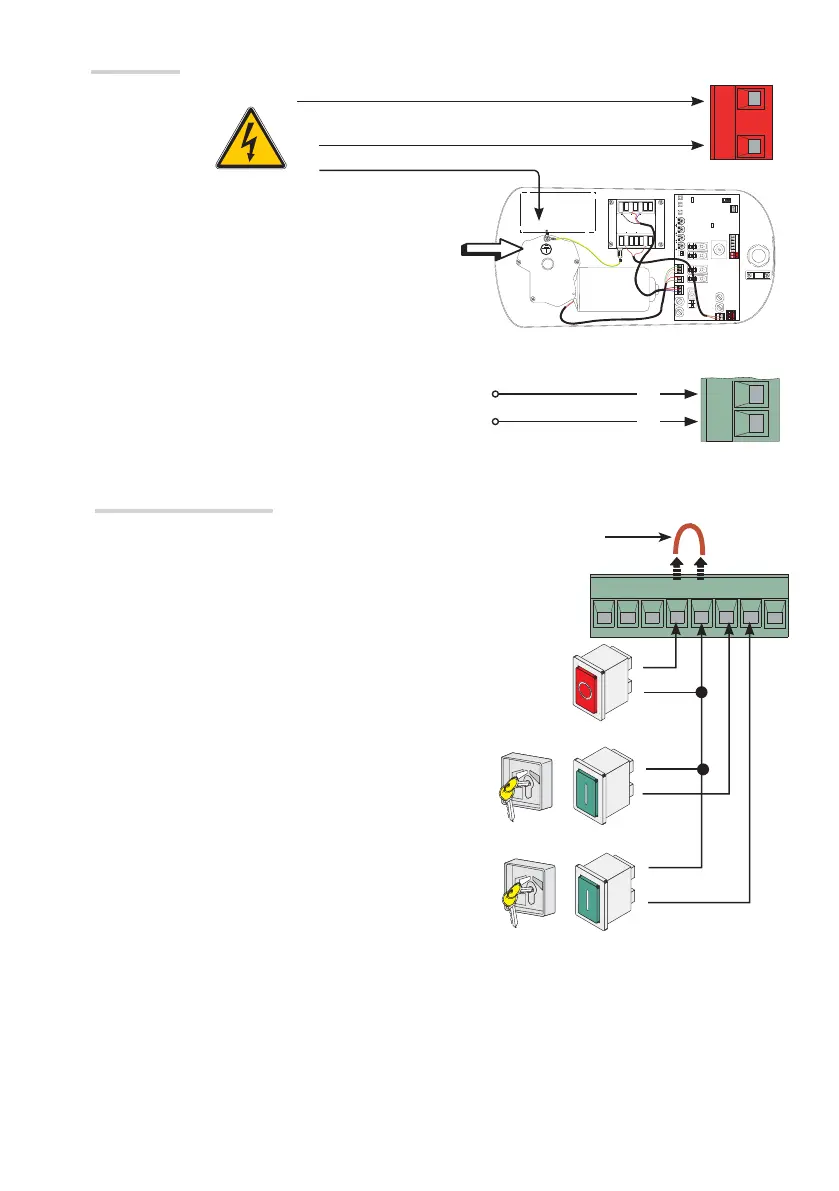

Alimentation
230 VCA
50/60 Hz
Bornes pour l'alimentation des accessoires :
- 24 VAC avec alimentation de ligne (230 V) ;
- à 24 V CC durant l'intervention des batteries de secours ;
Puissance totale admise : 40 W
Cosse à anneau pour la mise à la terre.
Dispositifs de commande
Bouton d'arrêt (contact NF). Permet l'arrêt de la porte avec désactivation
de la fermeture automatique. Pour reprendre le mouvement, utiliser un
dispositif de commande.
Fonction OUVERTURE-ARRÊT-FERMETURE-ARRÊT (séquentielle)
depuis un dispositif de commande (contact NO).
Fonction OUVERTURE PARTIELLE depuis un dispositif de
commande (contact NO).
En cas de connexion d'un dispositif, éliminer le shunt
