28
48
Page
7 - Manuel
FA00045-FR - vers.
2 - 09/2016- © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.
Contrôles préliminaires
Avant de procéder à l'installation, il faut :
prévoir sur le réseau d'alimentation, conformément aux règles d'installation, un dispositif de déconnexion
omnipolaire spécifique pour le sectionnement total en cas de surtension catégorie III (à savoir avec un
espace de plus de 3 mm entre les contacts) ;
prévoir des tuyaux et des conduites pour le passage des câbles électriques afin de les protéger contre la
détérioration mécanique ;
s'assurer que les éventuelles connexions à l'intérieur du boîtier (réalisées pour la continuité du
circuit de protection) sont bien dotées d'une isolation supplémentaire par rapport aux autres parties
conductrices internes ;
s'assurer que la porte est bien équilibrée ; elle doit maintenir sa position durant l'arrêt, quel que soit le
point intermédiaire.
Types de câbles et épaisseurs minimum
Connexion Type câble
Longueur câble
1 < 15 m
Longueur câble
15 < 30 m
Alimentation armoire 230 VAC H05VV-F
3G x 1,5 mm
2
3G x 2,5 mm
2
Feu clignotant
FROR CEI
20-22
CEI EN
50267-2-1
2 x 0,5 mm
2
Émetteurs photocellules 2 x 0,5 mm
2
Récepteurs photocellules 4 x 0,5 mm
2
Dispositifs de commande et de sécurité 2 x 0,5 mm
2
Antenne RG58 max. 10 m
Si la longueur des câbles ne correspond pas aux valeurs indiquées dans le tableau, déterminer la section
des câbles en fonction de l'absorption effective des dispositifs connectés et selon les prescriptions de la norme
CEI EN 60204-1.
Pour les connexions prévoyant plusieurs charges sur la même ligne (séquentielles), les dimensions indiquées
dans le tableau doivent être réévaluées en fonction des absorptions et des distances effectives. Pour les
connexions de produits non indiqués dans ce manuel, considérer comme valable la documentation jointe à
ces derniers.

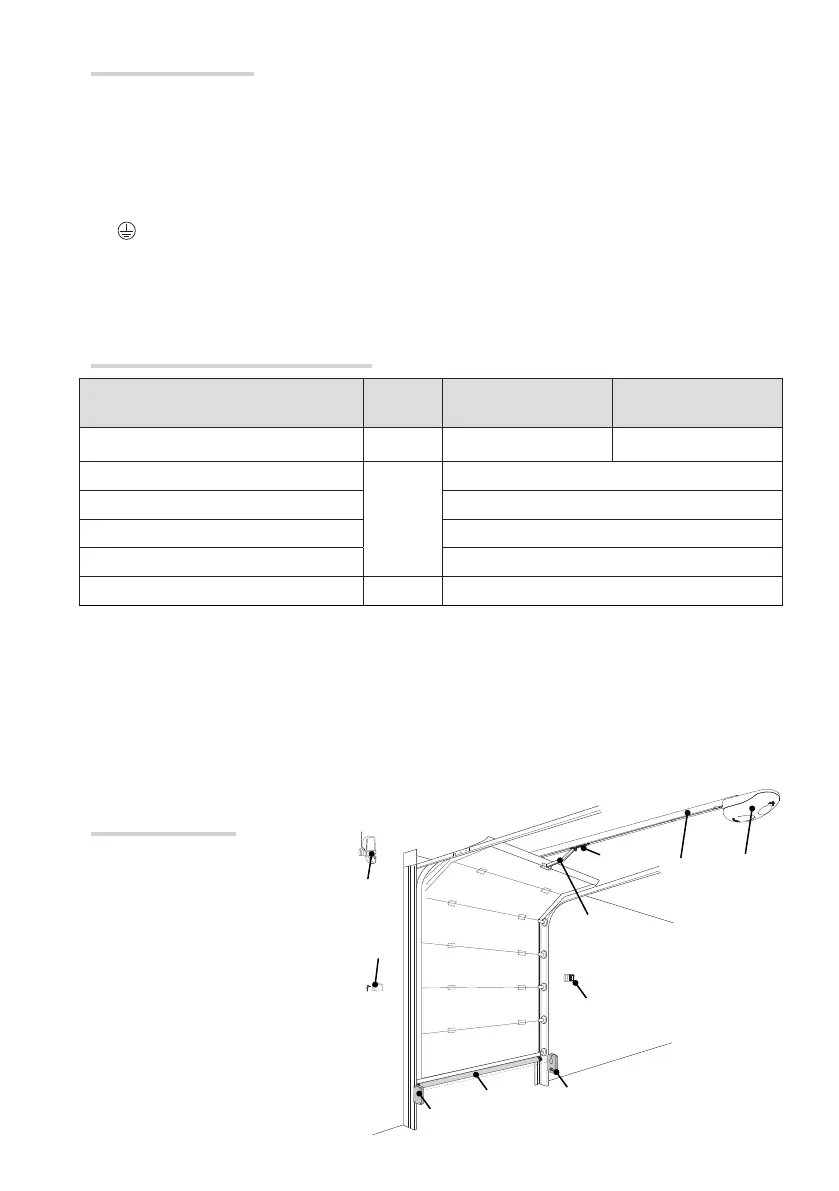

Installation standard
1. Motoréducteur avec carte de
commande
2. Rail de guidage
3. Dispositif de déblocage
4. Bras de transmission
5. Sélecteur à clé
6. Photocellules
7. Dispositif de commande
8. Bord sensible
9. Feu clignotant
