CL.SENS.
ZL56
OP.SENS.
MOTOR FUSE
8A-F
2
1
ON
ACC. FUSE 3,15A-F
LINE FUSE
1,6A-F
OPEN
OP / CL
AF
26V 17V 0V
MN
+
E-
ENC/RADIO
0V
230V
0
17
26
A.C.T.
SLOW.SENS
C.BOARD FUSE 315mA-F
L1T
L
L2T
N
Page
12 - Manuel
FA00045-FR - vers.
2 - 09/2016 - © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

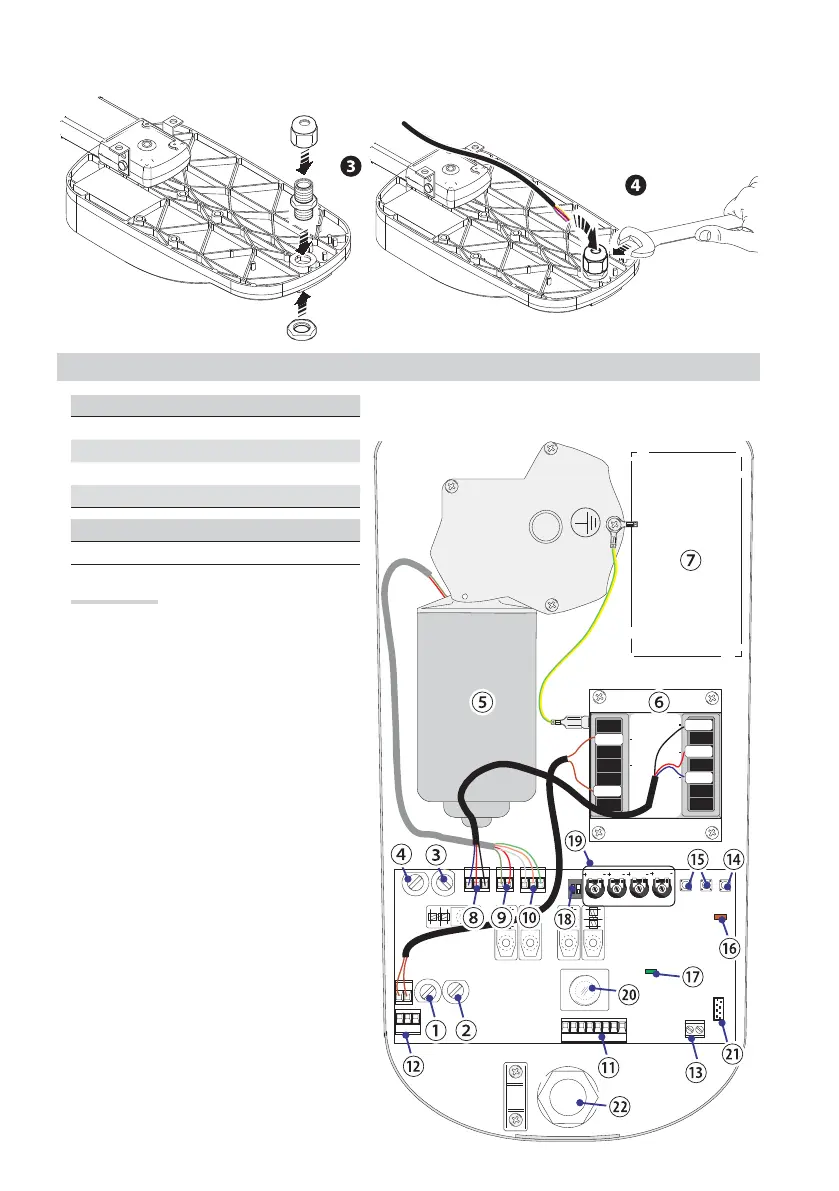

Installer le passe-câble dans le trou prévu à cet e et et introduire les câbles électriques .
Le nombre de câbles dépend du type d'installation et des accessoires prévus.
BRANCHEMENTS ÉLECTRIQUES
TABLEAU FUSIBLES
Moteur (A) 8
Accessoires (A) 3,15
Dispositif de commande (mA) 315
Fusibles de ligne (A) 1,6
LAMPES
D'accueil à LED 24 V E14S (W) 1
Composants
1. Fusible de ligne
2. Fusible moteur
3. Fusible accessoires
4. Fusible armoire/carte
5. Motoréducteur
6. Transformateur
7. Logement batteries
8. Bornier de connexion transformateur
9. Bornier de connexion motoréducteur
10. Bornier de connexion encodeur
11. Bornier de connexion accessoires et
dispositifs de commande
12. Bornier d'alimentation
13. Bornier de connexion antenne
14. Touche de mémorisation
15. Touches de réglage des butées de fin de course
16. LED de programmation
17. VOYANT de signalisation « présence
d'alimentation »
18. DIP
19. Trimmers
20. Lampe d'accueil
21. Connecteur carte AF
22. Orifice de passage des câbles
