CAME VER12 - Page 67

UNI 5739
M6 x 20
UNI 6955 Ø 6,3 x 45
Page
11
11 - Manuel
FA00045-FR
FA00045-FR - vers.
2
2 - 09/2016- © Came S.p.A. - Le contenu du manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

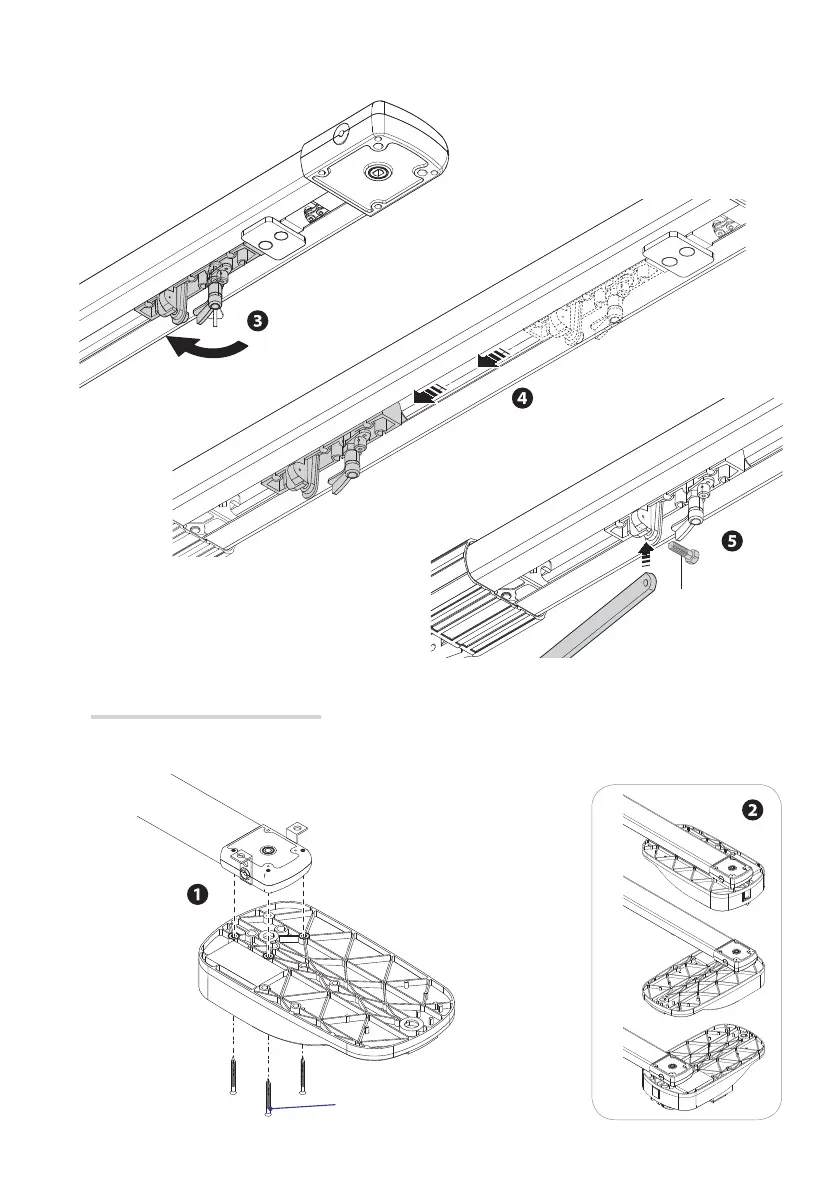

Tourner le levier de déblocage en sens horaire .
Déplacer le groupe de guidage vers la porte et le fi xer au bras de transmission à l'aide du boulon
fourni .
Fixation de l'automatisme au rail
Fixer l'automatisme au rail de guidage à l'aide des trois vis fournies .
 Il est également possible de fi xer l’automatisme en position orthogonale .
