11
Ελληνικά
Bei Anschluss des Kabels nach erfolgter Installation des
Innengeräts
Checkliste für den Testbetrieb
Bei Anschluss des Kabels vor der Installation des
Innengeräts
Schneiden und Bördeln der Rohrleitungen
Stromversorgungsinstallation
1.Führen Sie das Kabel von außerhalb des Raums durch die linke
Seite der Wandö󰀨nung, in der sich die Rohrleitung bendet.
2.Ziehen Sie das Kabel an der Vorderseite heraus, und schließen
Sie es mit ausreichender Reserve (Kabelschlaufe) an.
●Installieren Sie den Ablaufschlauch mit durchgehendem Gefälle.
●Installieren Sie den Ablaufschlauch nicht wie unten abgebildet.
●Führen Sie das Kabel an der Rückseite des Geräts ein, und
ziehen Sie es an der Vorderseite heraus.
●Lockern Sie die Schrauben, und führen Sie die Kabelenden
vollständig in die Anschlussklemme ein, dann ziehen Sie die
Schrauben wieder an.
●Ziehen Sie leicht an dem Kabel, um eine ordnungsgemäße
Befestigung sicherzustellen.
●Versäumen Sie niemals, das angeschlossene Kabel mit der
Kabelabdeckung zu sichern.
HINWEIS:
Überprüfen Sie beim Anschließen des Kabels die
Anschlussklemmennummern von Innen- und Außengerät sorgfältig.
Bei nicht sachgemäßer Verkabelung ist kein einwandfreier Betrieb
möglich, und es können Defekte auftreten.
Anschlussleitungen 4G1.0mm²
1.Wenn das Netzkabel beschädigt ist, muss es vom Hersteller,
einem Servicepartner oder einer ähnlich qualizierten Person
ausgewechselt werden. Der Anschlusskabeltyp ist HO7RN-F.
2.Im Falle einer defekten Sicherung auf der Leiterplatte
ersetzen Sie diese mit einer Sicherung vom Typ T. 3,15 A/250 V
Wechselstrom (Innenbereich).
3.Die Verkabelung muss dem örtlichen Verkabelungsstandard
entsprechen.
4.Nach der Installation muss der Netzstecker leicht zugänglich
sein.
5.In die feste Verkabelung muss ein Schutzschalter eingebaut
werden. Als Schutzschalter ist ein allpoliger Schalter zu
verwenden, und die Entfernung zwischen seinen beiden Kontakten
muss mindestens 3 mm betragen.
●Erklären Sie unseren Kunden den Betrieb anhand der
Bedienungsanleitung.
□
Setzen Sie ein Häkchen
√
in die Kästchen.
●Füllen Sie Wasser in die Ablaufwanne des Innengeräts, und
vergewissern Sie sich, dass der Ablauf nach außen zuverlässig
funktioniert.
●Falls der angeschlossene Ablaufschlauch sich in einem Raum
bendet, statten Sie ihn unbedingt mit einer Wärmeisolation aus.
●Die Stromversorgung darf ausschließlich für das Klimagerät
verwendet werden.
●Bringen Sie bei der Installation eines Klimageräts an einem
feuchten Standort einen Fehlerstromschutzschalter an.
●Verwenden Sie für die Installation an anderen Standorten, so weit
möglich, einen Schutzschalter.
●Das Schneiden der Rohre wird mit einem Rohrschneider
durchgeführt, und Grate müssen entfernt werden.
●Nach dem Einsetzen der Bördelmutter wird die Bördelung
durchgeführt.
Bördelwerkzeug Herkömmliches Bördelwerkzeug
Kupplungstyp Kupplungstyp (starrer Typ) Typ Flügelmutter (Zoll)
A 0~0
,
5 mm 1,0~1,5 mm 1,5~2,0 mm
Einlassung für
Bördelwerkzeug
1. Zuschneiden des Rohrs
3. Einsetzen der Bördelmutter
4. Bördeln des Rohres
2. Entfernen Sie Grate.
Installationsüberprüfung und Testbetrieb
Ablauf
Ablauf
Richtig Falsch
Schief Beschädigte Bördelung Riss Einseitig Zu weit außen
Steigung in der
Mitte.
Das Ende ist
in Wasser
getaucht.
Wellenbil-
dung.
Unangenehmer
Geruch aus einem
Abuss
Weniger
als 5cm
Der Abstand
zum Boden ist
zu gering.
Codeanzeige Problembeschreibung Analysieren und Diagnostizieren
E1
Ausfall des
Raumtemperatursensors
Fehlerhafter Anschluss
Fehlerhafter NTC-Widerstand
Fehlerhafte Leiterplatte
E2
Fehlerhafter
Wärmeaustauschsensor
E4 EEPROM-Fehler Innengerät
EEPROM-Datenfehler
EEPROM-Defekt
Fehlerhafte Leiterplatte
E7
Kommunikationsfehler
zwischen Innen- und
Außengerät
Signalübertragungsfehler zwischen
Innen- und Außengerät aufgrund eines
Verkabelungsfehlers
Fehlerhafte Leiterplatte
E14
Defekter Ventilatormotor des
Innengeräts
Betriebsstopp aufgrund eines
Drahtbruchs im Ventilatormotor
Betriebsstopp aufgrund des Bruchs der
Hauptkabel des Ventilatormotors
Erkennungsfehler aufgrund fehlerhafter
Leiterplatte des Innengeräts
□Tritt Gas aus der Rohrverbindung aus?
□Ist die Rohrverbindung wärmeisoliert?
□Sind die Anschlussleitungen von Innen- und Außengerät fest an
den Klemmenblock angeschlossen?
□Sind die Anschlussleitungen von Innen- und Außengerät gut
befestigt?
□Funktioniert der Ablauf einwandfrei?
□Ist die Erdung sicher angeschlossen?
□Ist das Innengerät sicher befestigt?
□Hält die Spannung der Stromversorgung die Vorschriften ein?
□Treten Geräusche auf?
□Leuchtet die Lampe ordnungsgemäß?
□Funktionieren Kühlung und Heizung (bei Wärmepumpe)
ordnungsgemäß?
□Funktioniert die Regelung der Raumtemperatur ordnungsgemäß?
5
6
7
8
9
Innengerät
Zum Außengerät
(
)
(
)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0mm
1. 2.
3.
4.
.
5

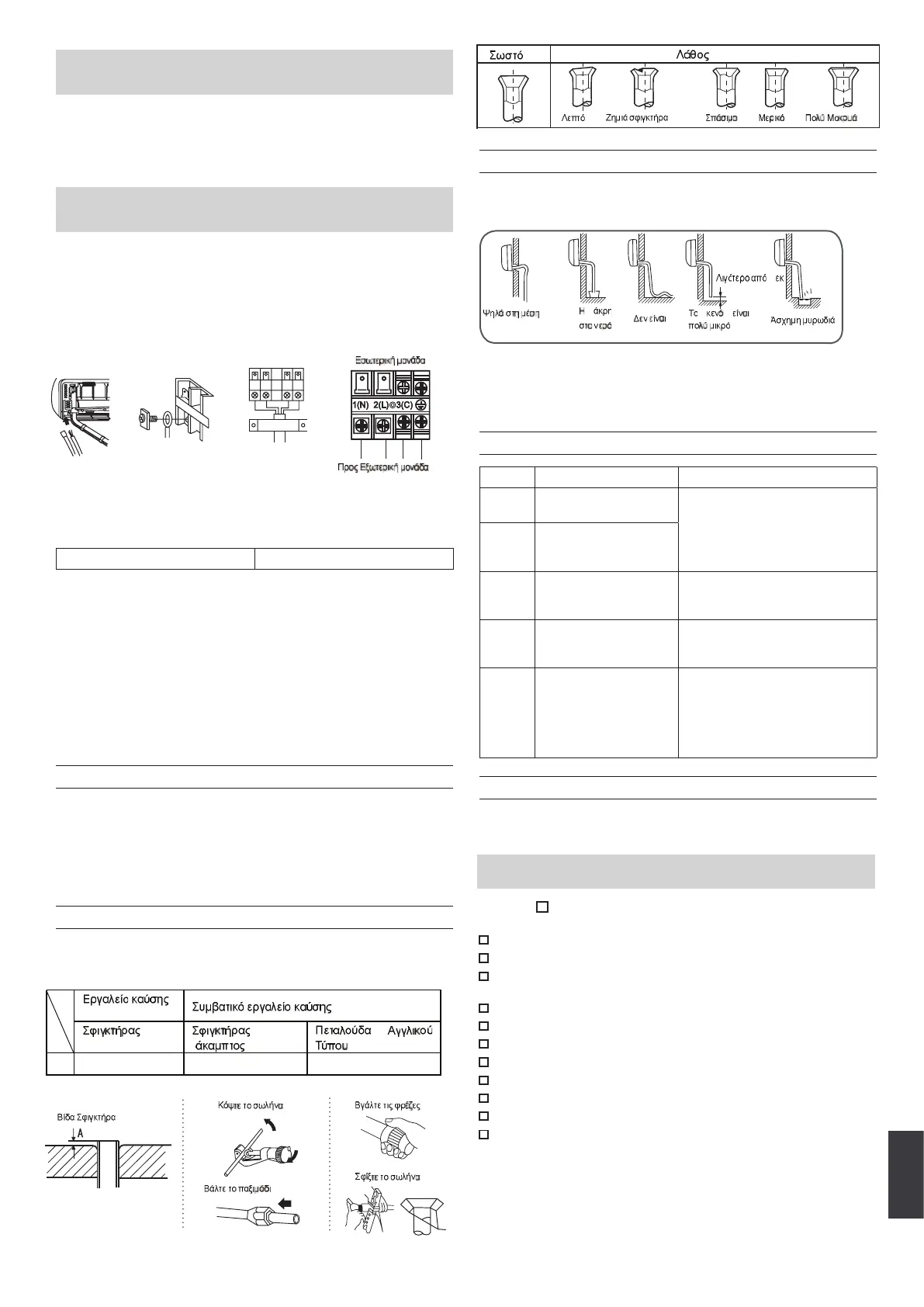

Σύνδεση καλωδίου μετ ά
την εγκατάσταση της εσωτερικής μονάδας
1. Εισάγετε το καλώδιο από έξω στην αριστερή πλευρά της οπής όπου μπήκε
ο σωλήνας.
2. Τραβήξτε το καλώδιο από την μπροστινή πλευρά και συνδέστε το κάνοντας
θηλιά.
Όταν συν δέετε το καλώδιο πρι ν
την εγκατάσταση της εσωτερικής μονάδας
l Τοποθετήστε το καλώδιο από την πίσω πλευρά της συσκευής, στη συνέχεια
τραβήξτ ε την έξω στην μπροστινή πλευρά.
l Χ α λ α ρώστε τις βίδες και τοποθετήστε το καλώδιο να καταλήγει πλήρως σε
μπλοκ ακροδεκτών και σφίξτε τις βίδες.
l Τραβήξτε το καλώδιο ελαφρά για να βεβαιωθείτε ότι τα καλώδια έχουν
τοποθετηθεί σωστά και να σφίγγονται.
l Μετά τη σύνδεση του καλωδίου, δέστε το καλώδιο με το κάλυμμα καλωδίων.
Σημείωση:
Όταν συνδέετε το καλώδιο , επιβεβαιώστε τον αριθμό ακροδεκτών της
εσωτερικής και εξωτερικής μονάδας προσεκτ ι κά. Ε άν η καλωδί ωση δεν είναι
σωστή δεν μπορεί να λειτουργήσει σωστά.
Σύνδεση με καλώδιο 4G1.00mm
2
5 Εγκατάσταση Πηγής Ισχύο ς
l Η πηγή ρεύματος πρέπει να χρησιμοποιεί ται αποκλειστικά για το
κλιματιστικό.
l Στην περίπτωση εγκατάστασης κλιματιστικού σε υγρό μέρος, παρακαλούμε
να εγκαταστήσετε γειωτή.
l Γ ι α τ η ν ε γκατάσταση σε άλλους χώρους, χρησιμοποιήστε ένα διακόπτη
κυκλώματος.
6 Κοπή και Εκχείλωση Σωλήνωση ς
l Η κοπή σωλήνων πραγματοποιεί ται με ένα κόφτη σωλήνα και οι φρέζες
πρέπει να αφαιρεθούν.
l Α φ ο ύ τοποθετήσετε το ρακόρ, η καύση εκτελείται.
7 Aποστράγγιση
l Εγκαταστήστε το σωλήνα αποστράγγισης έτσι ώστε να έχει καθοδική κλίση.
l Μην επιτρέψετε κάποια από τις παρακάτω εγκαταστάσεις:
l Ρίξτε νερό στο δοχείο αποστράγγισης της εσωτερικής μονάδας, και
επιβεβαιώστε ότι η αποστράγγιση γίνεται σίγουρα έξω.
l Σε περίπτωση που ο συνημμένος σωλήνας αποστράγγισης βρίσκεται σε
δωμάτι ο, παρακαλώ εφαρμόστε θερμομόνωση.
8 Aποστράγγιση
Κωδικός Περιγραφή Προβλήματος Ανάλυση και Διάγνωση
Ε1
Πρόβλημα αισθητήρα
θερμοκρασίας δωματίου
Ελαττωματική σύνδεση•
ελαττωματικό θέρμιστορ•
ελαττωματικό PCB
Ε2
Πρόβλημα αισθητήρα
ανταλλαγής
θερμοκρασίας
Ε4
Σφάλμα εσωτερικού
E E PR O M
Σφάλμα δεδομένων EEPROM•
ελαττωματικό EE PR O M -
ελαττωματικό PCB
Ε7
Πρόβλημα επικοινωνίας
εσωτερικής/εξωτερικής
μονάδας
Πρόβλημα επικοινωνίας εσωτερικής/
εξωτερικής μονάδας λόγω
προβλήματος στην καλωδίωση
Ε14
Δυσλειτουργία
παρακολούθησης
ανεμιστήρα εσωτερικής
μονάδας
Διακοπή λειτουργίας λόγω βλάβης
καλωδίου στον ανεμιστήρα•
διακοπή λειτουργίας λόγω βλάβης
καλωδίου στον μηχανισμό
ανεμιστήρα- πρόβλημα ανίχνευσης
λόγω βλάβης PCB
9 Έλεγχος Eγκατάστασης και Δοκιμή
■ Παρακαλώ εξηγήστε με το εγχειρί διο στους πελάτες
πώς λειτουρ γεί το κλιματιστικό
Ελέγξτε τα στοιχ εία για τη δοκιμή
■ Βάλτε σημάδι ελέγχου √ στα κουτάκια
■ Δι αρροή αερίου στο σωλήνα σύνδεσης;
■ Θερμομόνωση σωλήνων σύνδεσης;
■ Εί ν α ι ο ι καλωδιώσεις σύνδεσης του εσωτερικού και εξωτερικού
μηχανήματος σταθερά συνδεδεμέν οι στο μπλοκ ακροδεκτών;
■ Είν α ι η συνδετική καλωδίωση εσωτερικής/εξωτερικής μονάδας σταθερή;
■ Είναι η αποστράγγιση ασφαλής;
■ Είν α ι η γραμμή γείωσης σωστά συνδεδεμέν η;
■ Είναι η εσωτερική μονάδα στερεωμένη με ασφαλή τρόπο;
■ Είν α ι η τάση της πηγής ρεύματος σύμφωνη με τον κώδικα;
■ Υπάρχει θόρυβος; Είναι η λυχνία αναμμένη;
■ Θερμαίνεται και ψύχεται κανονικά;
■ Είναι η λειτουργία του ρυθμιστή θερμοκρασίας δωματίου φυσιολογική;
1. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί
από τον κατασκευαστή ή τον αντιπρόσωπό του ή έναν παρόμοιο
ειδι κευμένο άτομο. Ο τύπος του καλωδίου είναι H07RN-F.
2. τύπο T.3.15A/250VAC (εσωτερικά).
3. Η μέθοδος καλωδίωσης θα πρέπει να είναι ενσωματωμένη με το τοπικό
επίπεδο καλωδίωσης.
4. Μετά την εγκατάσταση, το φις πρέπει να είναι εύκολα προσβάσιμα.
5. Ο διακόπτης θα πρέπει να ενσωματωθεί σε σταθερή καλωδίωση. Ο
διακόπτης θα πρέπει να είναι ολιπολικός και η απόσταση μεταξύ των δύο
επαφών του δεν πρέπει να είναι μικρότερη από 3mm
