10 ir33 platform “connections” +030220445 - rel. 2.3 - 27.04.2011
183.4
39.4
40
28.2
45
AUX
165
153.5
WIDE
STANDARD
dima di foratura
drilling template
da 138.5 a 150 x 31mm
167
36
1
8

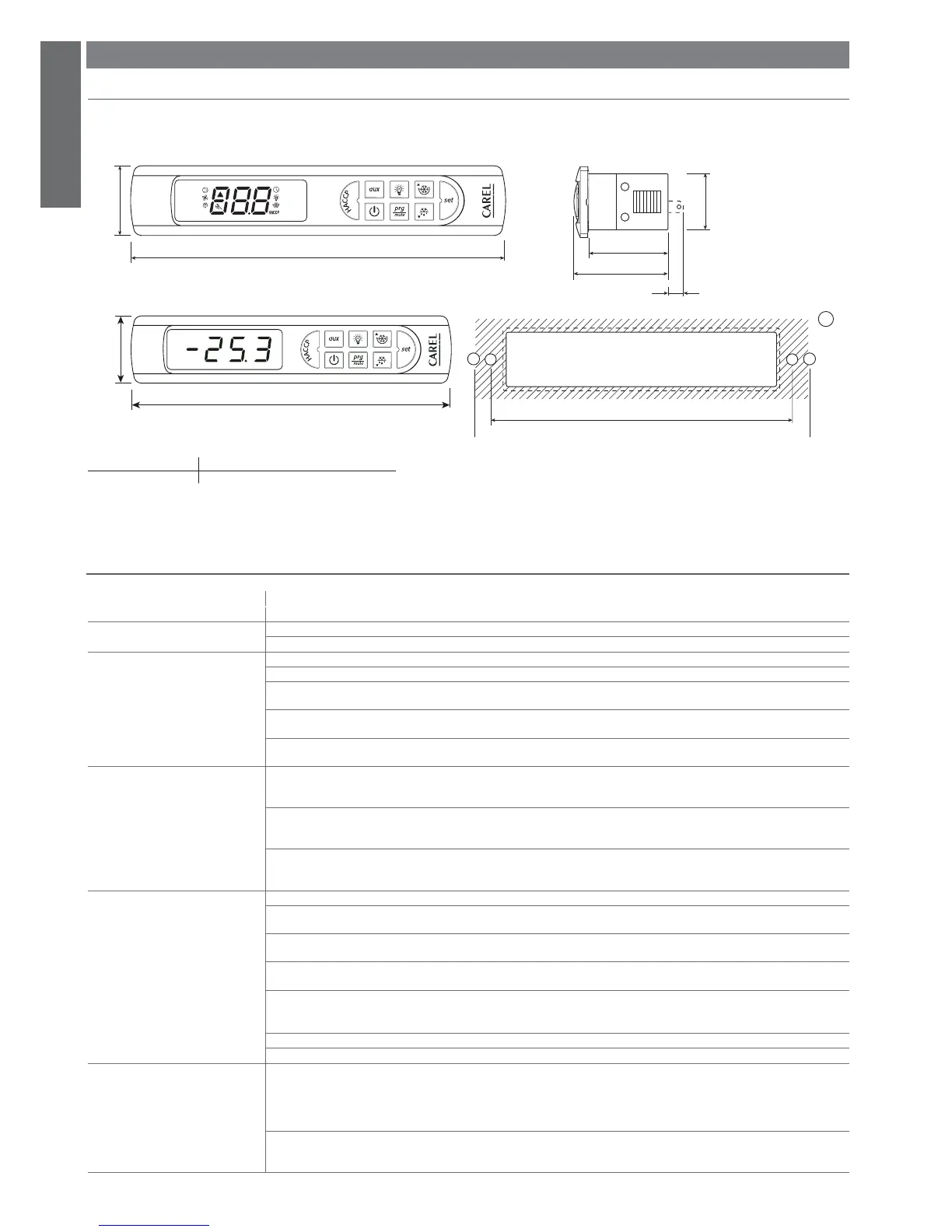

Fig. 2.a
ITALIANO
2.1 Dimensioni
1 - Dima di foratura modelli stadard 138,5 x 29 mm
modelli wide da 138,5 x 29 mm a 150x31 mm
2. POWERCOMPACT SMALL E POWERCOMPACT SMALL WIDE
tensione potenza
Alimentazione
mod. S: 115...230 V~ 50/60 Hz; 6 VA, 50 mA~ max
Isolamento garantito dall’alimentazione isolamento rispetto alla bassissima tensione rinforzato; 6 mm in aria, 8 superfi ciali; 3750V isolamento
isolamento rispetto alle uscite relè principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
Ingressi S1 NTC o PTC a seconda del modello
S2 NTC o PTC a seconda del modello
DI1 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S3 NTC o PTC a seconda del modello
DI2 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S4 NTC o PTC a seconda del modello
Distanza massima sonde ed ingressi digitali minore di 10 m.
Nota: nell’installazione si raccomanda di tenere separati i collegamenti di alimen-
tazione e dei carichi dai cavi delle sonde, ingressi digitali, display ripetitore e supervisore.
Tipo sonda NTC std. Carel 10 k a 25 °C, range –50...90 °C
errore di misura: 1 °C nel range –50...50 °C
3 °C nel range da +50...90 °C
NTC high temperature 50 k a 25 °C, range da –40...150 °C
errore di misura: 1,5 °C nel range da –20...115 °C
4 °C nel range esterno a -20...115 °C
PTC std. Carel (modello specifi co) 985 a 25°C, range da -50...150 °C
errore di misura: 2 °C nel range da –50...50 °C
4 °C nel range da +50...150 °C
Uscite relè a seconda del modello
5 A EN60730-1: 250 V~ 5 (1) A; 100000 cicli manovra
UL 873: 250 V~ 5A res 1FLA 6LRA C300; 30000 cicli manovra
8 A EN60730-1: 250 V~ 8 (4) su N.O., 6 (4) su N.C., 2 (2) su N.O. e N.C.; 100000 cicli manovra
UL 873: 250 V~ 8A res 2FLA 12LRA C300; 30000 cicli manovra
30 A EN60730-1: 250 V~ 12 (10) A; 100000 cicli manovra
UL 873: 250 V~ 12A res 2HP 72LRA; 30000 cicli manovra
Relè non adatti per carichi fl uorescenti (neon,…) che utilizzino starter (ballast) con condensatori di rifasamento. Lampade fl uorescenti con
dispositivi di controllo elettronici o senza condensatore di rifasamento. Lampade fl uorescenti con dispositivi di controllo elettronici o senza
condensatore di rifasamento possono essere utilizzate, compatibilmente con i limiti di funzionamento specifi cati per ogni tipo di relè.
isolamento rispetto la bassissima tensione rinforzato; 6 mm in aria, 8 superfi ciali; 3750 V isolamento
isolamento tra le uscite relè principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
Connessioni
Tipo connessione Sezioni Corrente massima
a vite fi ssi per cavi da 0,5 a 2,5 mm
2
12A
estraibile per blocchetti a vite
a vite fi ssi verticali
faston con contatto a crimpare
Il corretto dimensionamento dei cavi di alimentazione e di collegamento tra lo strumento e i carichi è a cura dell’istallatore.
Corrente massima sui morsetti 4 e 7 è di 12A. Nel caso di utilizzo del controllo alla massima temperatura di funzionamento e a pieno carico
utilizzare cavi con temperatura massima di funzionamento di almeno 105°C.
2.2 Caratteristiche elettriche
