7ir33 platform “connections” +030220445 - rel. 2.3 - 27.04.2011

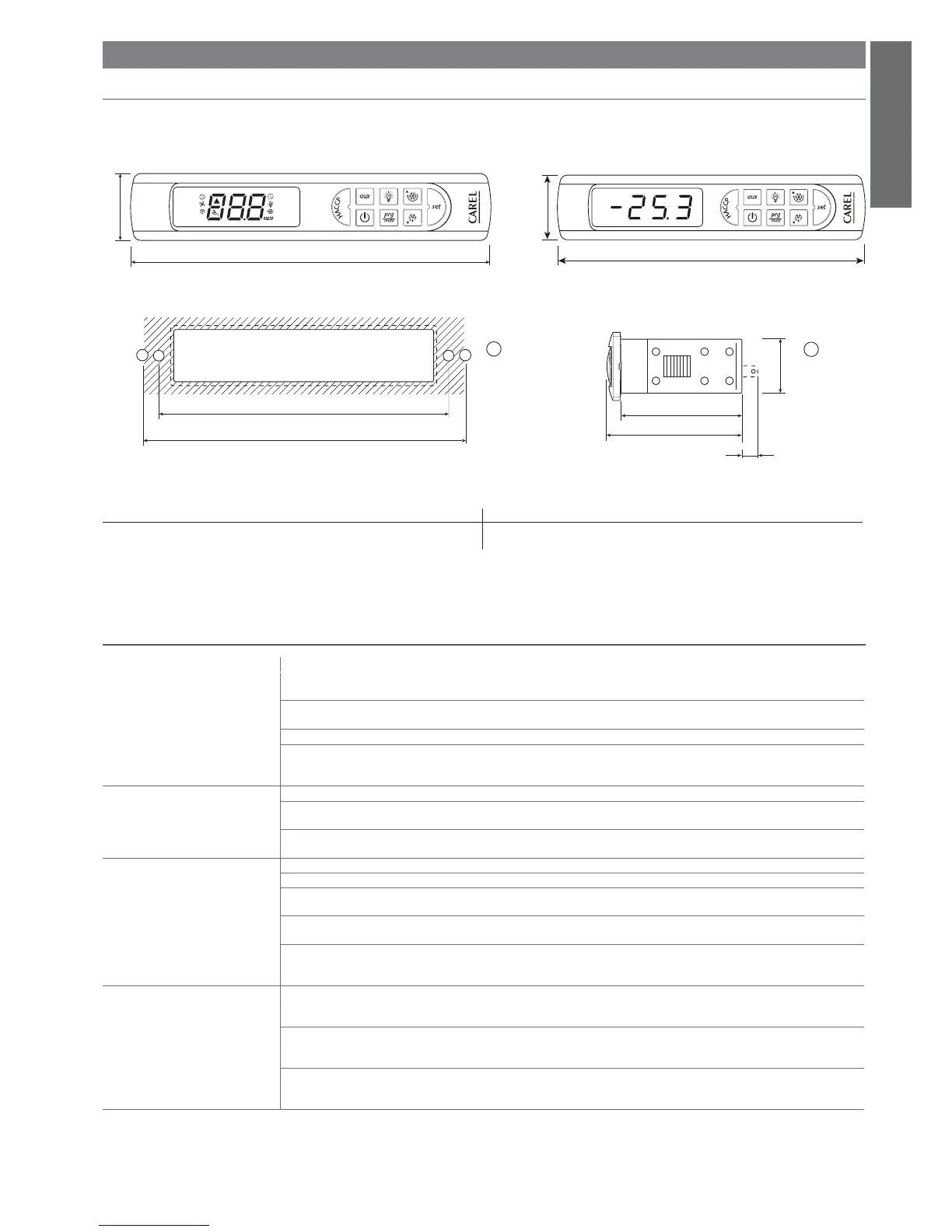

Fig. 1.a
165
1
2
64
28.2
75
8
183.4
39.4
AUX
153.5
dima di foratura
drilling template
POWER COMPACT WIDE POWER COMPACT STANDARD
167
36
ITALIANO
1. POWERCOMPACT
1.1 Dimensioni
Legenda:
1. Dima di foratura: modelli Standard: 138.5 x 29 mm
Wide: da 138,5x29 mm a 150x31 mm
2. Versione con faston + 8 mm
tensione potenza
Alimentazione
mod. E: 230 V~ 50/60 Hz; 3 VA, 25 mA~ max
230 V~ 50/60 Hz versione 16 A, 8 A, 8 A; 3 VA, 25 mA~ max
mod. A: 115 V~ 50/60 Hz; 3 VA, 50 mA~ max
115 V~ 50/60 Hz versione 16 A, 8 A, 8 A; 3 VA, 50 mA~ max
mod. H: 115...230 Vac 50/60Hz 6 VA, 50mA~ max
mod. 0: 12 V~ , 50/60Hz 4 VA, 300 mA~ max
12 Vdc, 12...18Vdc Trasformatore TRADR4W012 fusibile nel secondario 315 mA
ritardato utilizarre esclusivamente alimentazione di tipo SELV
Isolamento garantito
dall’alimentazione
tensione potenza
mod. E, A, H:
isolamento rispetto alla bassissima tensione rinforzato; 6 mm in aria, 8 superfi ciali; 3750V isolamento
isolamento rispetto alle uscite relè principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
mod. 0: isolamento rispetto alla bassissima tensione da garantire esternamente con trasformatore di sicurezza
isolamento rispetto alle uscite relè principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
Ingressi S1 NTC o PTC a seconda del modello
S2 NTC o PTC a seconda del modello
DI1 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6mA
S3 NTC o PTC a seconda del modello
DI2 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6mA
S4 NTC o PTC a seconda del modello
Distanza massima sonde ed ingressi digitali minore di 10 m
Nota: nell’installazione si raccomanda di tenere separati i collegamenti di alimentazione e dei carichi dai cavi delle sonde, ingressi digitali,
display ripetitore e supervisore.
Tipo sonda NTC std. Carel 10 ka 25 °C, range –50T90 °C
errore di misura: 1 °C nel range –50T50 °C
3 °C nel range da +50T90 °C
NTC high temperature 50 k a 25 °C, range da –40T150 °C
errore di misura: 1,5 °C nel range da –20T115 °C
4 °C nel range esterno a -20T115 °C
PTC std. Carel (modello specifi co) 985  a 25°C, range da -50T150 °C
errore di misura: 2 °C nel range da –50T50 °C
4 °C nel range da +50T150 °C
1.2 Caratteristiche elettriche
