26 ir33 platform “connections” +030220445 - rel. 2.3 - 27.04.2011
111
70.4
60
H
ACCP
DIN

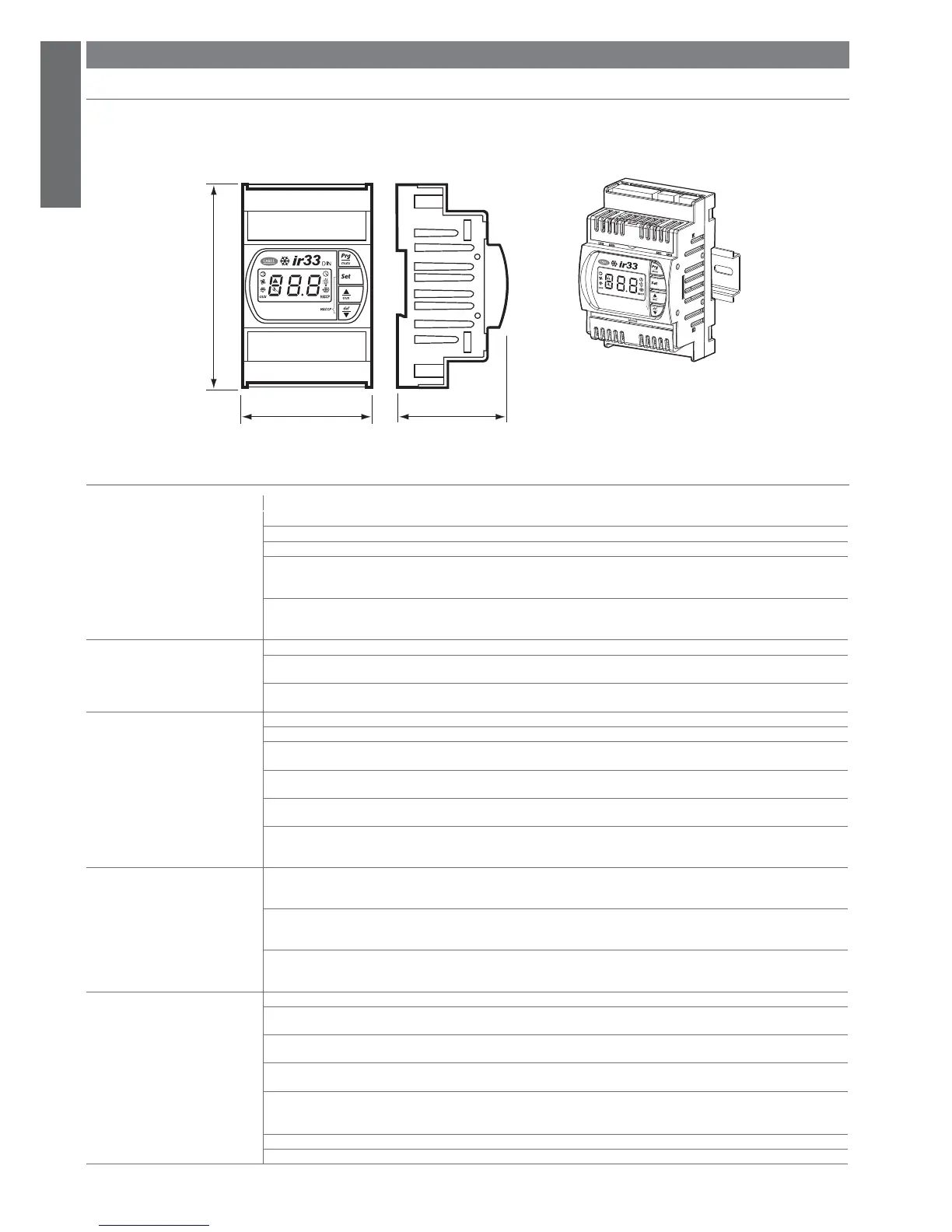

Fig. 7.a
ITALIANO
7. IR33DIN
7.1 Dimensioni
Le dimensioni di ir33DIN sono in tutte le versioni 60x111x70,4 mm con dima di foratura di 40x70 mm.
Montaggio su guida din
7.2 Caratteristiche elettriche
tensione potenza
Alimentazione
mod. E: 230 V~ 50/60 Hz; 3 VA, 25 mA~ max
mod. A: 115 V~ 50/60 Hz; 3 VA, 50 mA~ max
mod. H: 115-230 V~ 50/60 Hz; 6 VA, 50 mA~ max
mod. L: 12...24 V~ 50/60 Hz; 4 VA, 300 mA~ max
12 Vdc, 12...30 Vdc Trasformatore TRADR4W012 fusibile nel secondario 315 mA
ritardato utilizarre esclusivamente alimentazione di tipo SELV
mod. O: 12 V~ 50/60 Hz; 4 VA, 300 mA~ max
12 Vdc, 12...18 Vdc Trasformatore TRADR4W012 fusibile nel secondario 315 mA
ritardato utilizarre esclusivamente alimentazione di tipo SELV
Isolamento garantito
dall’alimentazione
tensione potenza
mod. E, A, H:
isolamento rispetto alla bassissima tensione: rinforzato; 6 mm in aria, 8 superfi ciali; 3750 V isolamento
isolamento rispetto alle uscite relè: principale; 3 mm in aria, 4 superfi ciali; 1250 V isolamento
mod. O, L: isolamento rispetto alla bassissima tensione: da garantire esternamente con trasformatore di sicurezza
isolamento rispetto alle uscite relè: principale; 6 mm in aria, 8 superfi ciali; 3750 V isolamento
Ingressi S1 NTC o PTC a seconda del modello
S2 NTC o PTC a seconda del modello
DI1 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S3 NTC o PTC a seconda del modello
DI2 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S4 NTC o PTC a seconda del modello
DI3 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S5 NTC o PTC a seconda del modello
Distanza massima sonde ed ingressi digitali minore di 10 m
Nota: nell’installazione si raccomanda di tenere separati i collegamenti di alimentazione e dei carichi dai cavi delle sonde, ingressi digitali,
display ripetitore e supervisore.
Tipo sonda NTC std. Carel 10 k a 25 °C, range –50...90 °C
errore di misura: 1 °C nel range –50...50 °C
3 °C nel range da +50...90 °C
NTC high temperature 50 k a 25 °C, range da –40...150 °C
errore di misura: 1,5 °C nel range da –20...115 °C
4 °C nel range esterno a -20...115 °C
PTC std. Carel (modello specifi co) 985  a 25°C, range da -50...150 °C
errore di misura: 2 °C nel range da –50...50 °C
4 °C nel range da +50...150 °C
Uscite relè a seconda del modello
8 A EN60730-1: 250 V~ 8(4) A su N.O., 6(4) A su N.C., 2(2) A su N.O. e N.C.; 100000 cicli manovra
UL 873: 250 V~ 8A res 2FLA 12LRA C300; 30000 cicli manovra
16 A EN60730-1: 250 V~ 10(4) su fi no a 60 °C su N.O., 12(2) A su N.O. e N.C.; 100000 cicli manovra
UL 873: 250 V~ 12A res 5FLA 30LRA C300; 30000 cicli manovra
2HP EN60730-1: 250 V~ 10 (10) A; 100000 cicli manovra
UL 873: 250 V~ 12A res 12FLA 72LRA; 30000 cicli manovra
Relè non adatti per carichi fl uorescenti (neon,…) che utilizzino starter (ballast) con condensatori di rifasamento. Lampade fl uorescenti con
dispositivi di controllo elettronici o senza condensatore di rifasamento. Lampade fl uorescenti con dispositivi di controllo elettronici o senza
condensatore di rifasamento possono essere utilizzate, compatibilmente con i limiti di funzionamento specifi cati per ogni tipo di relè.
isolamento rispetto la bassissima tensione rinforzato; 6 mm in aria, 8 superfi ciali; 3750 V isolamento
isolamento tra le uscite relè indipendenti principale; 3 mm in aria, 4 superfi ciali; 1250 V isolamento
