14 ir33 platform “connections” +030220445 - rel. 2.3 - 27.04.2011

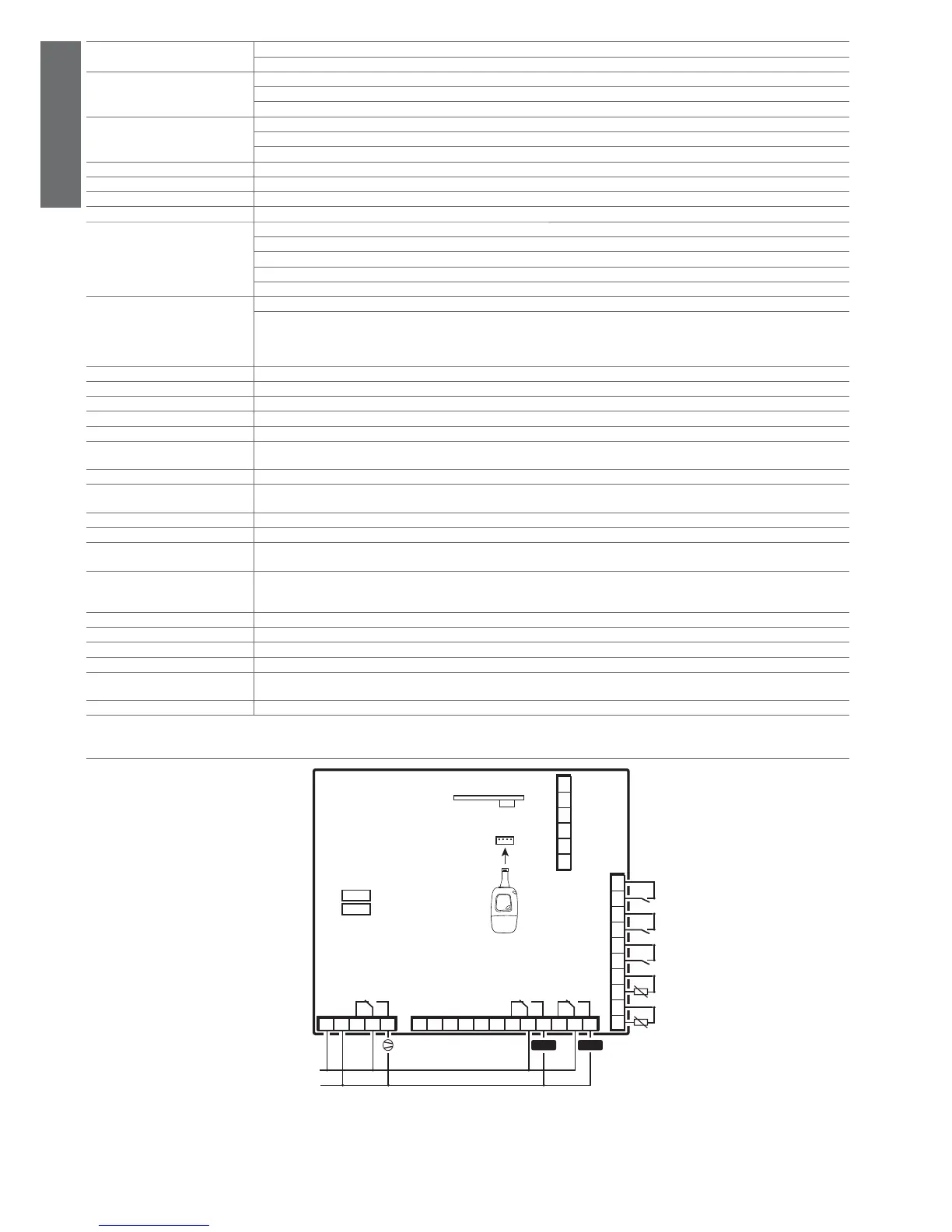

Fig. 3.b
6 1 2 3 4 5 7 8 9 10 11 12 13 14 15 16 17
18 19 20 21 22 23 24 25 26 27
28 29 30 31 32 33
PROBES DI DI DI
1 2 1 3 2
R1
R5 R4
PROGRAMMING
KEY
REMOTE DISPLAY and
SERIAL INTERFACE
AUX2
VL (green)
GND
(
red / brown )
Rx/Tx (white)
Network 485
Network 485
GND
AUX1
L
N
E: 230 V~
50mA~ max
A: 115 V~
100mA~ max
H: 115 V~
110mA~ max
MD33D****0
With plastic case
maximum current on r1-r5,
12 A, 0 A, 4 A, 4 A, 4 A or
0 A, 12 A, 4 A, 4 A, 4 A
Bare board
Bare board: IP00
Plastic case: IP65
Plastic case and
disconnecting switch: IP54
-10T65
-10T50
ITALIANO
Contenitore plastico: dimensioni 200x240x93 mm; profondità incasso 64 mm
scheda nuda base e frontale: dimensioni base 178x86x40 mm; dimensioni frontale 100x90x12 mm
Montaggio a parete (con contenitore plastico): mediante viti d ifi ssaggio; interasse 162,5x218,5 mm
a pannello (con frontale plastico): mediante viti d ifi ssaggio; interasse 159,5x197,5 mm
scheda nuda: mediante viti di fi ssaggio scheda base e scheda frontale
Display cifre. 3 digit LED
visualizzazione: da –99 a 999
stati di funzionamento: indicati con LED ed icone grafi che ricavate sul policarbonato applicato al contenitore plastico
Tastiera 8 tasti meccanici, tastiera ricavata sul policarbonato applicato al contenitore plastico
Ricevitore infrarossi disponibile in funzione del modello
Orologio con batteria tampone disponibile in funzione del modello
Buzzer disponibile in tutti i modelli
Orologio Errore a 25 °C: ± 10 ppm (±5,3 min/anno)
Errore nel range di temperatura –10T60 °C: - 50ppm (-27min/anno)
Invecchiamento: < ±5p pm (±2,7 min/anno)
Tempo di scarica: 6 mesi tipico (8 mesi massimo)
Tempo di ricarica: 5 ore tipico (< di 8 ore massimo)
Condizioni di funzionamento scheda nuda: -10T65 °C; <90% U.R. non condensante
con contenitore plastico: -10T50 °C; <90% U.R. non condensante
Con le seguenti confi gurazioni di corrente: Relè 1 12 A, Relè 2 0 A, Relè 3 4 A, Relè 4 4 A, Relè 5 4 A
Relè 1 0 A, Relè 2 12 A, Relè 3 4 A, Relè 4 4 A, Relè 5 4 A
Le correnti suddette andranno ridotte in funzione dei relè utilizzati.
Condizioni di immagazzinamento -20T70 °C; <90% U.R. non condensante
Grado di protezione frontale con contenitore plastico IP65 senza sezionatore
montaggio a pannello con frontale plastico IP54 con sezionatore
Inquinamento ambientale 2 situazione normale
PTI dei materiali di isolamento circuiti stampati 250, plastica e materiali isolanti 175
Periodo delle sollecitazioni elettriche
delle parti isolanti
Lungo
Categoria di resistenza al fuoco categoria D e categoria B (UL 94-V0)
Classe di protezione contro le sovra-
tensione
categoria II
Tipo di azione e disconnessione contatti relè 1B (microdisconnesione)
Costruzione del dispositivo di comando dispositivo di comando incorporato, elettronico
Classifi cazione secondo la protezione
contro le scosse elettriche
Classe II per mezzo di appropriata incorporazione
Dispositivo destinato ad essere tenuto
in mano o incorporato in apparecchia-
tura destinata ad essere tenuta in mano
no
Classe e struttura del software Classe A
Pulizia frontale dello strumento utilizzare esclusivamente detergenti neutri e acqua
Interfaccia seriale per rete CAREL Interna, disponibile in tutti i modelli, a richiesta
Interfaccia per display ripetitore Interna, disponibile in tutti i modelli, a richiesta
Massima distanza tra interfaccia e
display
10 m
Chiave di programmazione Disponibile in tutti i modelli
Tab. 3.a
3.3 Collegamenti elettrici
