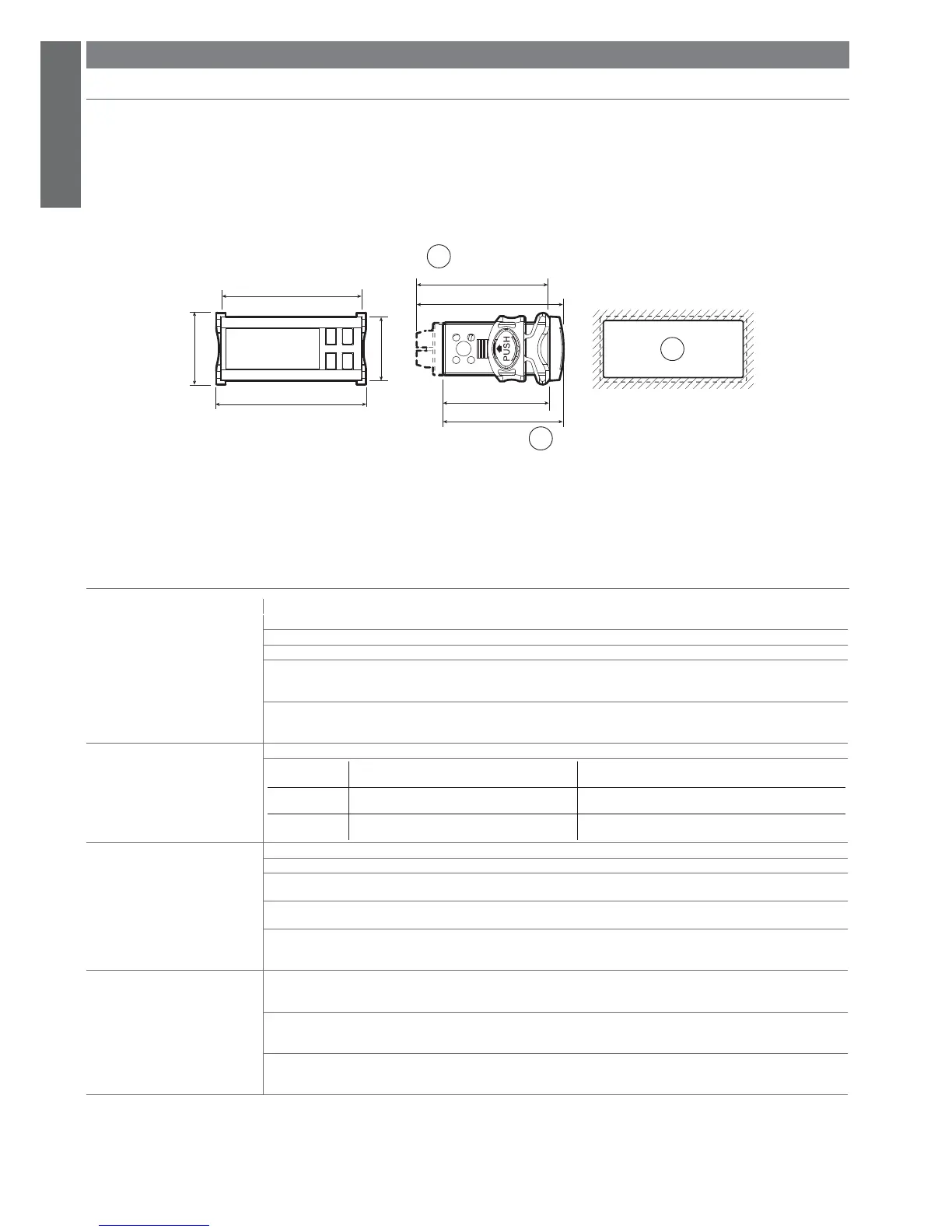

Fig. 4.a
ITALIANO
4. IR33
4.1 Dimensioni
Estetica ed ergonomia:
L’estetica è curata in modo da adattarsi armoniosamente alle nuove linee delle unità frigorifere.
La caratteristica che lo distingue maggiormente è la compattezza: le sue dimensioni sono infatti
34,4 x 76,2 x 65 mm e 34,4 x 76,2 x 79 mm della versione a trasformatore tradizionale.
Le dime di foratura sono per entrambe le dimensioni 29 x 71 mm.
Legenda:
1. versione O, L, H;
2. versione E, A;
3. dima di foratura 29 x 71mm
4.2 Caratteristiche elettriche
tensione potenza
Alimentazione
E: 230 V~ 50/60 Hz; 3 VA, 25 mA~ max
A: 115 V~ 50/60 Hz; 3 VA, 50 mA~ max
H: 115...230 V~ 50/60 Hz; 6 VA, 50 mA~ max
L: 12...24 V~ 50/60 Hz; 4 VA, 300mA~ max
12..30 V dc 300mA~ max
utilizzare esclusivamente alimentazione di tipo SELV
0: 12 V~ 50/60 Hz; 4 VA, 300mA~ max
12..30 V dc 300mA~ max
utilizzare esclusivamente alimentazione di tipo SELV
Isolamento garantito
dall’alimentazione
tensione potenza
E, A:
isolamento rispetto alla bassissima tensione
isolamento rispetto alle uscite relè con mod. E, A,
rinforzato; 6 mm in aria, 8 superfi ciali; 3750V isolamento
solamento rispetto alle uscite relè con mod. E, A,
solo per connessioni I, L, M, N
principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
isolamento rispetto alle uscite relè con mod. E, A,
solo per connessioni A, B, C, D, E, F, G, H
principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
Ingressi S1 NTC o PTC a seconda del modello
S2 NTC o PTC a seconda del modello
DI1 contatto pulito, resistenza contatto < 10, corrente di chiusura 6 mA NTC o PTC
S3 a seconda del modello
DI2 contatto pulito, resistenza contatto < 10, corrente di chiusura 6 mA NTC o PTC
S4 a seconda del modello
Distanza massima sonde ed ingressi digitali minore di 10 m
Nota: nell’installazione si raccomanda di tenere separati i collegamenti di alimentazione e dei carichi dai cavi delle sonde, ingressi digitali,
display ripetitore e supervisore.
Tipo sonda NTC standard Carel 10 k a 25 °C, range –50T90 °C
errore di misura: 1 °C nel range –50T50 °C
3 °C nel range da +50T90 °C
NTC alta temperatura 50 k a 25 °C, range da –40T150 °C
errore di misura: 1,5 °C nel range da –20T115 °C
4 °C nel range esterno a -20T115 °C
PTC standard Carel 985  a 25°C, range da -50T150 °C
(modello specifi co) errore di misura: 2 °C nel range da –50T50 °C
4 °C nel range da +50T150 °C
