13ir33 platform “connections” +030220445 - rel. 2.3 - 27.04.2011
74
93
21
8

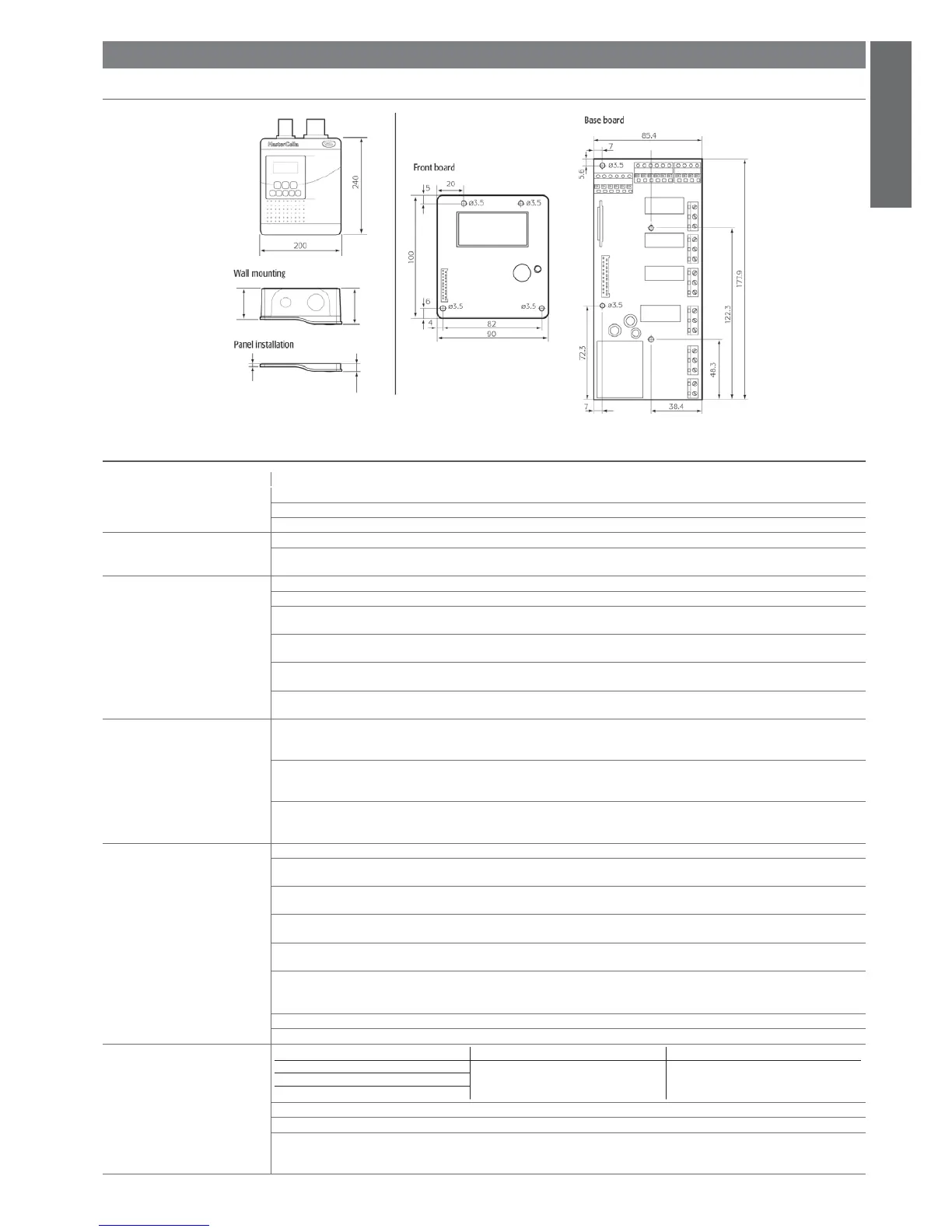

Fig. 3.a
ITALIANO
3. MASTERCELLA 2
3.1 Dimensioni
3.2 Caratteristiche Tecniche
tensione potenza
Alimentazione
mod. E: 230 V~ 50/60 Hz; 11,3 VA, 50 mA~ max
mod. A: 115 V~ 50/60 Hz; 11,3 VA, 100 mA~ max
Isolamento garantito dall’alimentazione
tensione potenza
mod. E, A:
isolamento rispetto alla bassissima tensione rinforzato; 6 mm in aria, 8 superfi ciali; 3750V isolamento
isolamento rispetto alle uscite relè principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
Ingressi S1 NTC o PTC a seconda del modello
S2 NTC o PTC a seconda del modello
DI1 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S3 NTC o PTC a seconda del modello
DI2 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S4 NTC o PTC a seconda del modello
DI3 contatto pulito, resistenza contatto < 10ohm, corrente di chiusura 6 mA
S5 NTC o PTC a seconda del modello
Distanza massima sonde ed ingressi digitali minore di 10 m.
Nota: nell’installazione si raccomanda di tenere separati i collegamenti di alimenta-
zione e dei carichi dai cavi delle sonde, ingressi digitali, display ripetitore e supervisore.
Tipo sonda NTC std. Carel 10 k a 25 °C, range –50...90 °C
errore di misura: 1 °C nel range –50...50 °C
3 °C nel range da +50...90 °C
NTC high temperature 50 k a 25 °C, range da –40...150 °C
errore di misura: 1,5 °C nel range da –20...115 °C
4 °C nel range esterno a -20...115 °C
PTC std. Carel (modello specifi co) 985 a 25°C, range da -50...150 °C
errore di misura: 2 °C nel range da –50...50 °C
4 °C nel range da +50...150 °C
Uscite relè a seconda del modello
8 A (*) EN60730-1: 250 V~ 8 (4) su N.O., 6 (4) su N.C., 2 (2) su N.O. e N.C.; 100000 cicli manovra
UL 873: 250 V~ 8A res 2FLA 12LRA C300; 30000 cicli manovra
16 A (*) EN60730-1: 250 V~ 10 (4) A fi no a 60°C su N.O., 12 (2) A su N.O. e N.C.; 100000 cicli manovra
UL 873: 250 V~ 12A res 5FLA 30LRA C300; 30000 cicli manovra
2HP EN60730-1: 250 V~ 10 (10) A; 100000 cicli manovra
UL 873: 250 V~ 12A res 12FLA 72LRA; 30000 cicli manovra
30 A (*) EN60730-1: 250 V~ 12 (10) A; 100000 cicli manovra
UL 873: 250 V~ 12A res 2HP 72LRA; 30000 cicli manovra
(*)
Relè non adatti per carichi fl uorescenti (neon,…) che utilizzino starter (ballast) con condensatori di rifasamento. Lampade fl uorescenti con
dispositivi di controllo elettronici o senza condensatore di rifasamento. Lampade fl uorescenti con dispositivi di controllo elettronici o senza
condensatore di rifasamento possono essere utilizzate, compatibilmente con i limiti di funzionamento specifi cati per ogni tipo di relè.
isolamento rispetto la bassissima tensione rinforzato; 6 mm in aria, 8 superfi ciali; 3750 V isolamento
isolamento tra le uscite relè principale; 3 mm in aria, 4 superfi ciali; 1250V isolamento
Connessioni
Tipo connessione Sezioni Corrente massima
a vite fi ssi per cavi da 0,5 a 2,5 mm
2
12A
estraibile per blocchetti a vite
faston con contatto a crimpare
sezione conduttori per sonde ed ingressi digitali: 0,25...2,5 mm2 (da 20 a 13 AWG)
sezione conduttori per alimentazione e carichi: 1,5...2,5 mm2 (da 15 a 13 AWG)
il corretto dimensionamento dei cavi di alimentazione e di collegamento tra lo strumento e i carichi è a cura dell’istallatore.
Nella situazione di massimo carico e di massima temperatura di funzionamento sarà necessario utilizzare cavi adatti al funzionamento fi no a
105°C.
