DLCLRC: Instructions d’installation
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
6
DÉGAGEMENTS

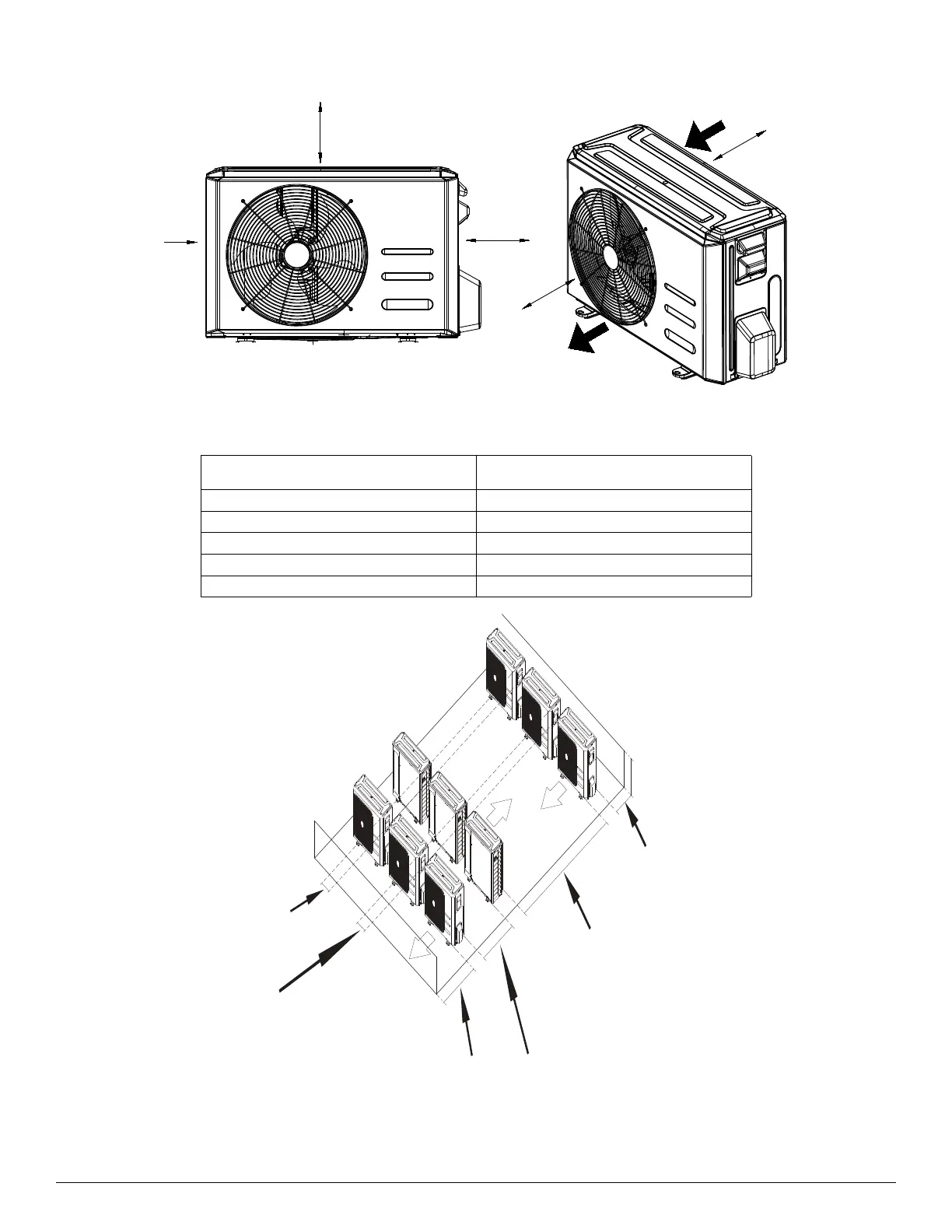

Fig. 6 — Dégagement de l’appareil extérieur
Table 4 — Dimensions – Dégagement de l’appareil extérieur
Fig. 7 —Dégagements des modules multiples
D
B
A
E
C
Entrée d’air
Sortie d’air
VALEUR MINIMALE
po (mm)
A 24 (610)
B 24 (610)
C 24 (610)
D 4 (101)
E 4 (101)
59 po (150 cm) ou plus lorsqu’ils sont
l’un devant l’autre
Il faut éviter de souffler dans l’entrée
d’air d’un autre condenseur.
24 po (60 cm) ou
plus
59 po (150 cm) ou plus pour
une disposition de modules
multiples en parallèle 24 po
(61 cm) ou plus pour une
disposition de modules
simples en parallèle
19 po (48 cm) ou plus pour une
disposition de modules multiples
en parallèle 4 po (10 cm) ou plus
pour une disposition de modules
simples en parallèle
9,8 po (25 cm) ou plus pour une circulation
d’air adéquate, 24 po (61 cm) ou plus
recommandé pour l’entretien
9,8 po (25 cm) ou plus pour
une circulation d’air
adéquate, 24 po (61 cm) ou
plus recommandé pour
l’entretien
