DLCLRC: Instructions d’installation
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
8
Étape 3 − Installation de l’évacuation de
condensat
Installez les flexibles d’évacuation conformément aux codes sanitaires
locaux.
Installation du raccord d’évacuation
Posez le joint d’étanchéité sur le raccord d’évacuation, puis insérez le
raccord d’évacuation dans l’orifice du bac de base de l’appareil extérieur.
Tournez le raccord de 90° pour le bloquer. Branchez un flexible au
raccord d’évacuation pour éviter que le condensat s’écoule à
l’emplacement de l’appareil extérieur en mode de chauffage.

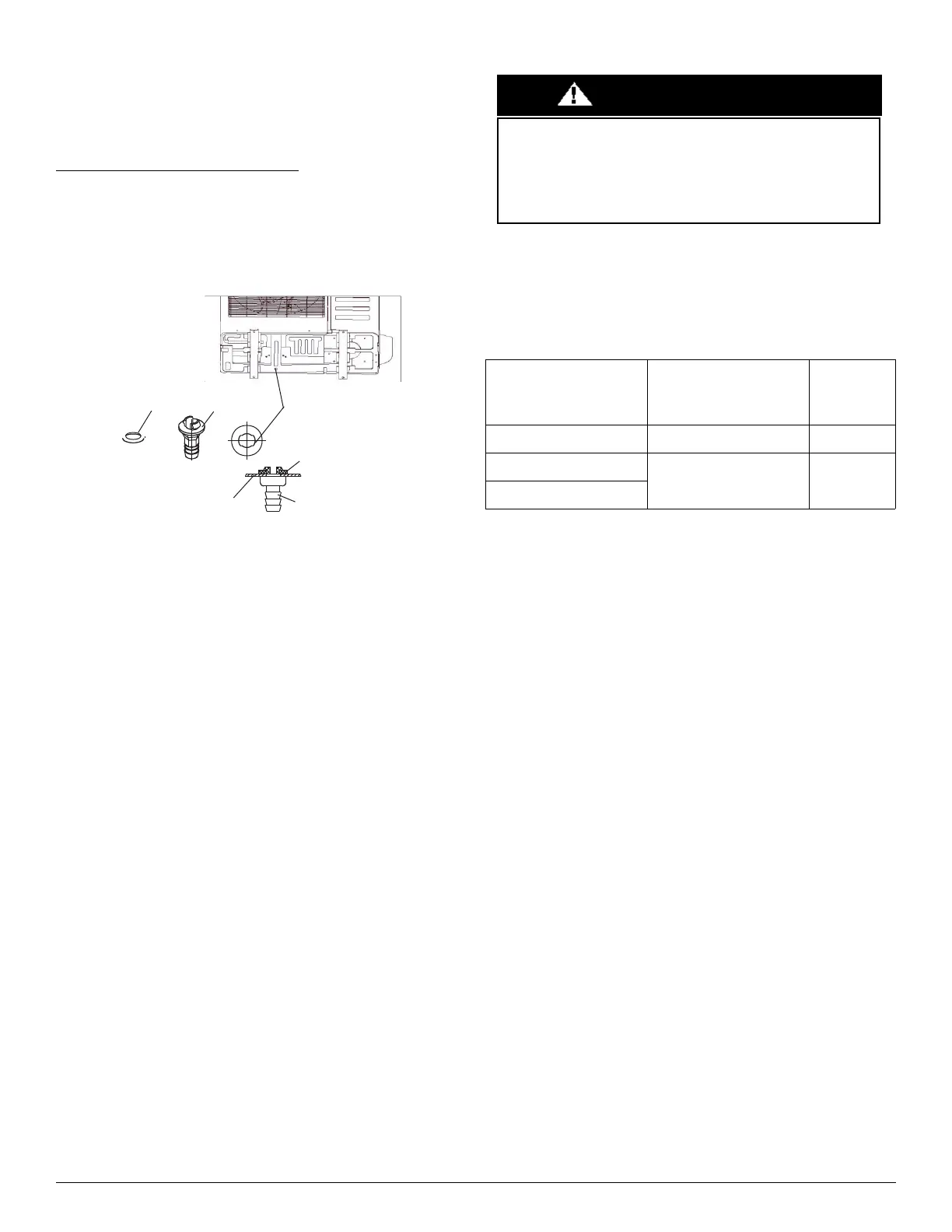

Fig. 9 —Raccord de flexible d’évacuation
REMARQUE : Illustrations aux fins de référence seulement.
REMARQUE : Bac de base intégré avec trous multiples pour
assurer un drainage approprié durant le dégel.
Dans les applications qui nécessitent que les
trous soient scellés et que l’écoulement du
condensat soit redirigé, des bouchons de
caoutchouc sont disponibles auprès de RCD.
Table 5 — Bouchons de caoutchouc pour bac de base
Joint
Trou du bac de base
Raccord
d’évacuation
Joint
Bac de base
Évacuation
joint
Numéro de modèle de
l’appareil extérieur
Par appareil
Numéro de pièce RCD
des bouchons de
caoutchouc pour bac de
base
Quantité
38MBRCQ36AA3 12600801A00117 5
38MBRCQ48AA3
12600801A00118 5
38MBRCQ58AA3
RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS
Dans les climats froids, vérifiez que le flexible d’évacuation est
installé le plus possible à la verticale de sorte à assurer un
écoulement rapide. L’eau qui s’écoulerait trop lentement risquerait
de geler dans le flexible et d’inonder le module.
MISE EN GARDE
