Carrier DLCLRC - Données Électriques; Schémas de Raccordement

DLCLRC: Instructions d’installation
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
14
DONNÉES ÉLECTRIQUES

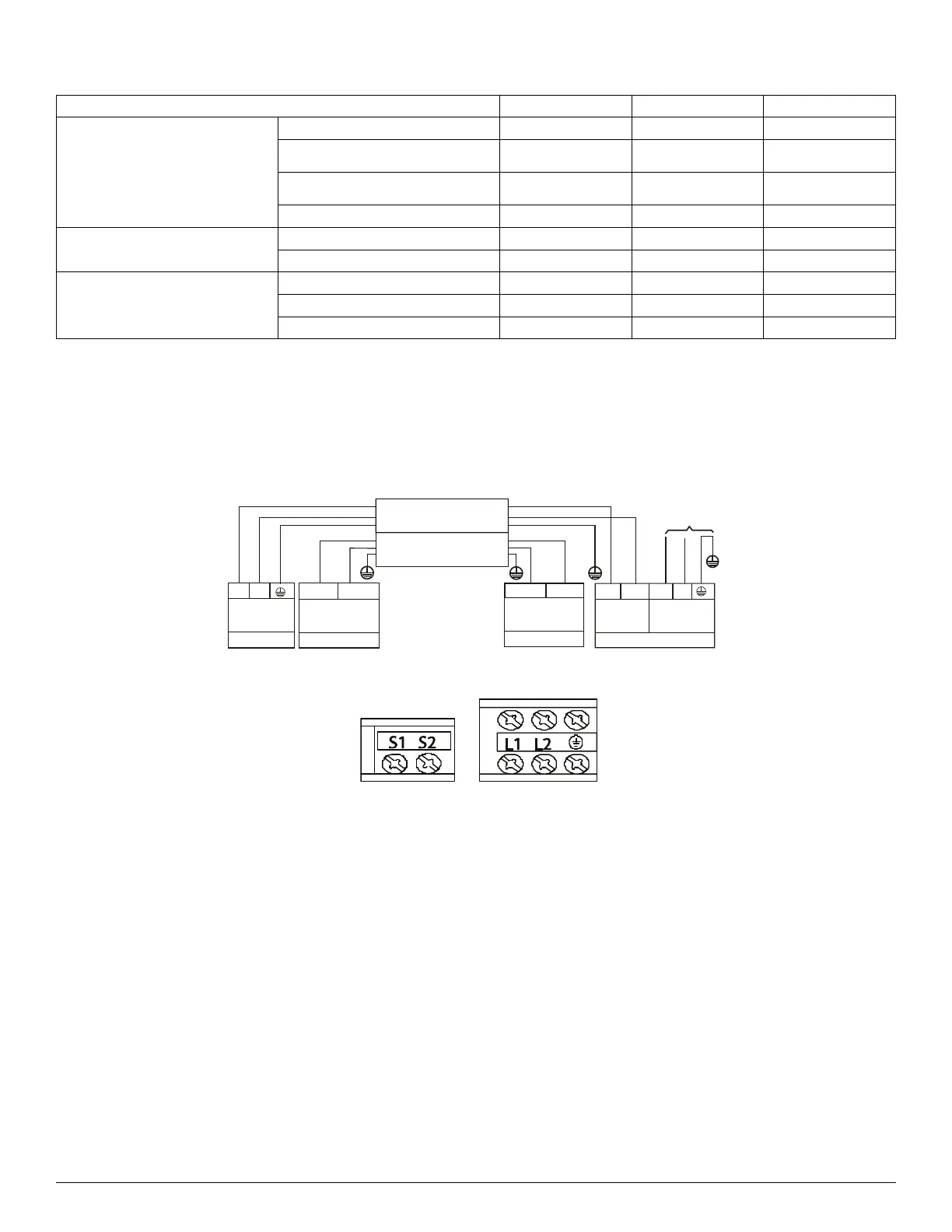

Table 10 — Données électriques
*Limites admissibles de la plage de tension pour que le fonctionnement de l’appareil soit satisfaisant.
LÉGENDE
FLA – intensité maximale du circuit
MCA – intensité minimale admissible
MOCP – protection contre les surintensités
RLA – intensité nominale du circuit
SCHÉMAS DE RACCORDEMENT
Fig. 22 — Schéma de raccordement – Capacités 36K à 58K
Fig. 23 — Bornes de commande et d’alimentation sur l’appareil intérieur (capacités 36K à 58K)
REMARQUES :
1. N’utilisez pas un câble de thermostat pour effectuer le raccordement entre le module intérieur et l’appareil extérieur.
2. Effectuez tous les raccordements entre le module intérieur et l’appareil extérieur conformément à la figure 22. Les connexions sont sensibles à la
polarité et pourraient générer un code d’anomalie.
CAPACITÉ DE L’APPAREIL EXTÉRIEUR 36K 48K 58K
Principale
208/230 – 1 – 60 208/230 – 1 – 60 208/230 – 1 – 60
Tension de fonctionnement
max – min*
253 – 187 253 – 187 253 – 187
IMA – Intensité minimale
admissible
30 36,5 35
MOCP 50 50 50
Compresseur
Volts − PH − Hz 208/230 – 1 – 60 208/230 – 1 – 60 208/230 – 1 – 60
RLA 22 23,5 25
Moteur de ventilateur extérieur
FLA 1,21 1,17 1,5
Puissance évaluée 0,16 0,14 0,11
Extrants 120 85 85
208-230-1-60
L1
L2
ALIMENTATION
FOURNIE SUR PLACE
Alimentation du
module intérieur
Basse tension
Communication
RS-485 non polaire
208-230-1-60
Communication
RS-485 non polaire
Basse tension
Vers l’alimentation
de l’appareil
extérieur
208-230-1-60
CÂBLE BLINDÉ DE RACCORDEMENT
DE L’APPAREIL EXTÉRIEUR AU
MODULE INTÉRIEUR
Vers l’alimentation
du module intérieur
S1
S2
L1
(1) L1
(2) L2
L2
P (S1)
GND
Q (S2)
CÂBLE DE CONNEXION DE
L’EXTÉRIEUR VERS
L’INTÉRIEUR
