DLCLRC: Instructions d’installation
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
12

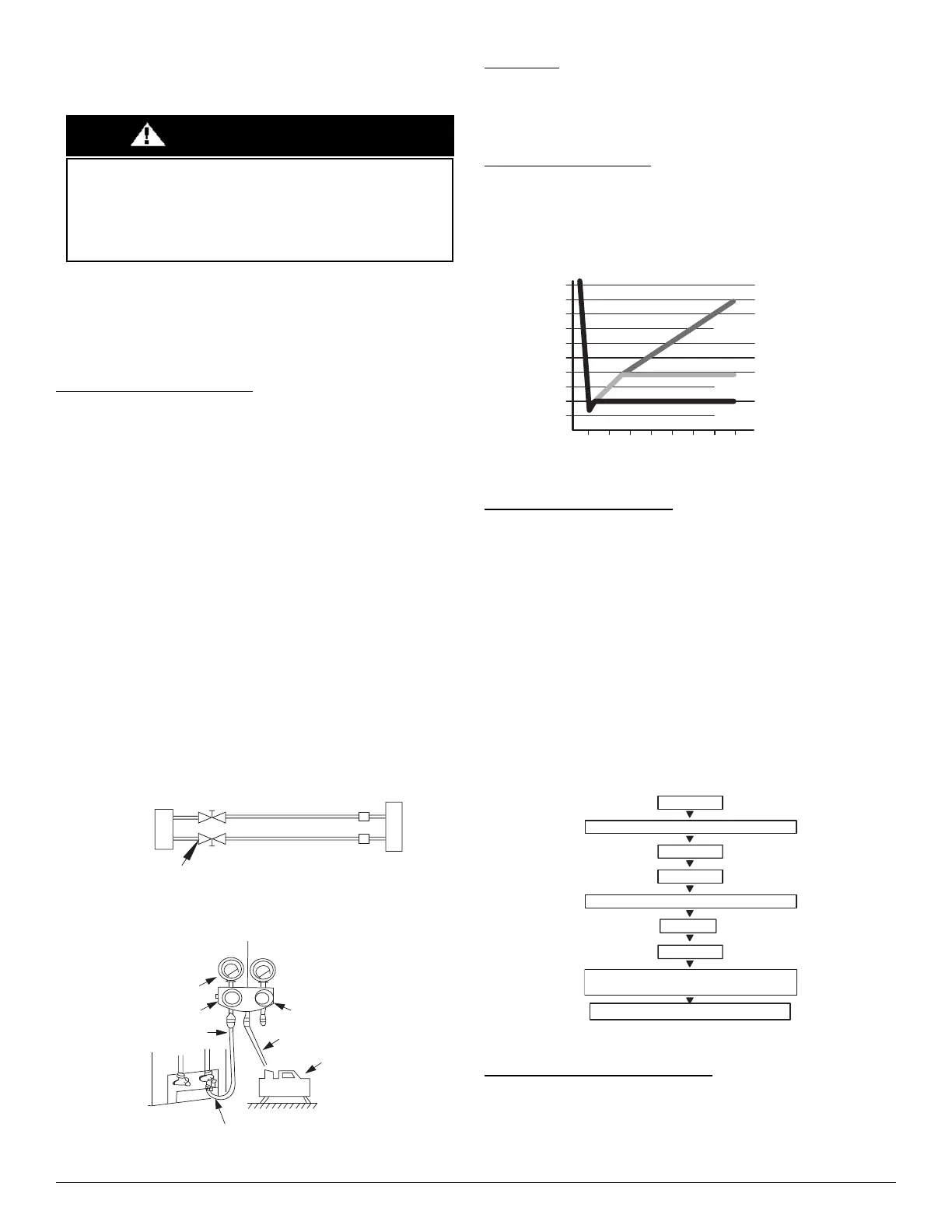

Étape 5 – Évacuation du serpentin et du
système de tuyauterie
Les tuyaux de frigorigène et le serpentin intérieur doivent être évacués au
moyen de la méthode de vide profond recommandée de 500 microns.
Vous pouvez utiliser la méthode d’évacuation triple alternative en vous
conformant à la procédure décrite ci-dessous.
REMARQUE : Cassez toujours le vide avec de l’azote sec.
Utilisation de la pompe à vide
1. Serrez complètement les écrous évasés A, B, C et D, branchez le
flexible de l’ensemble de manomètres à un orifice de charge de la
valve de service côté basse pression (voir figure 17).
2. Raccordez le flexible de chargement à la pompe à vide.
3. Ouvrez complètement le côté basse pression du manomètre du
collecteur (voir figure 18).
4. Démarrez la pompe à vide.
5. Procédez à l’évacuation en utilisant soit la méthode de vide profond,
soit la méthode d’évacuation triple.
6. Au terme de l’évacuation, fermez complètement le côté basse
pression de l’ensemble de manomètres et arrêtez la pompe à vide.
7. La charge fournie en usine dans l’appareil extérieur peut servir pour
une conduite de longueur allant jusqu’à 25 pi (8 m). Pour les
conduites de frigorigène de longueur supérieure à 25 pi (8 m),
ajoutez du frigorigène jusqu’à la longueur autorisée.
8. Débranchez le flexible de charge du raccord de charge du côté basse
pression de la valve de service.
9. Ouvrez complètement les valves de service B et A.
10. Serrez bien les bouchons des valves de service.
Fig. 17 — Valve de service
Fig. 18 — Collecteur
Évacuation
L’évacuation du système élimine l’air ou l’azote (non condensables) ainsi que
l’humidité. Un bon aspirateur assure un système étanche et sec avant de
charger le frigorigène. Deux méthodes sont utilisées pour évacuer un
système : méthode de vide profond et méthode d’évacuation triple.
Méthode de vide profond
La méthode de vide profond nécessite une pompe à vide capable de tirer
une dépression de 500 microns et un manomètre à vide capable de
mesurer avec précision ce vide. La méthode de vide profond est la
meilleure méthode pour vous assurer qu’un système est exempt d’air et
d’humidité (consulter figure 19).
Fig. 19 —Courbe de vide
Méthode d’évacuation triple
La méthode d’évacuation triple devrait être utilisée uniquement lorsque la
pompe à vide ne peut appliquer un vide de 500 microns et que le système ne
contient pas d’eau liquide. Consultez la figure 20 et procédez comme suit :
1. Fixez les nanomètres de frigorigène, pompez jusqu’à un vide de
28 po Hg et laissez la pompe en marche pendant 15 minutes
supplémentaires.
2. Fermez les valves de service et arrêtez la pompe à vide.
3. Raccordez une bouteille d’azote et un régulateur au système et faites
circuler l’azote jusqu’à ce que la pression du système soit de 2 lb/po².
4. Fermez la valve de service et laissez le système au repos pendant
1 h. Pendant ce temps, l’azote sec pourra se diffuser dans tout le
système et absorber l’humidité.
5. Répétez cette procédure comme indiqué à la figure 20. Le système
sera ensuite exempt de contaminants et de vapeur d’eau.
Fig. 20 —Méthode de triple évacuation
Vérification finale de la tuyauterie
Vérifiez que les tuyaux installés en usine du module intérieur et de l’appareil
extérieur ne se sont pas déplacés pendant l’expédition. Assurez-vous que les
conduites ne frottent pas les unes contre les autres ou contre des surfaces
métalliques. Portez une attention particulière aux tuyaux d’alimentation et
vérifiez que les colliers en plastique de ceux-ci sont bien en place et bien serrés.
RISQUE DE DOMMAGES À L’APPAREIL
Le non-respect de cette mise en garde pourrait entraîner des dégâts
matériels ou un mauvais fonctionnement de l’équipement.
N’utilisez jamais le compresseur du système en tant que pompe à
vide.
MISE EN GARDE
Module extérieur Appareil intérieurFluide frigorigène
Valve de service
Côté basse pression
Côté haute pression
A
B
C
D
500 microns
Valve du côté
basse pression
Valve du côté haute
pression
Flexible de
chargement
Flexible de chargement
Pompe à vide
Valve du côté basse pression
500
MINUTES
0 1 2 3 4567
1000
1500
FUITE DANS LE
SYSTÈME
5;56/'6#0%*'aŦ
ÉVACUATION D’HUMIDITÉ
SYSTÈME ÉTANCHE ET SEC
2000
MICRONS
2500
3000
3500
4000
4500
5000
RIFIER SI LE SYSTÈME EST ÉTANCHE ET SEC
(S’IL MAINTIENT UN VIDE POUSSÉ)
ÉVACUER
CASSER LE VIDE À L’AZOTE SEC
ATTENDRE
ÉVACUER
LIBÉRER LA CHARGE DANS LE SYSTÈME
CASSER LE VIDE À L’AZOTE SEC
ÉVACUER
ATTENDRE
