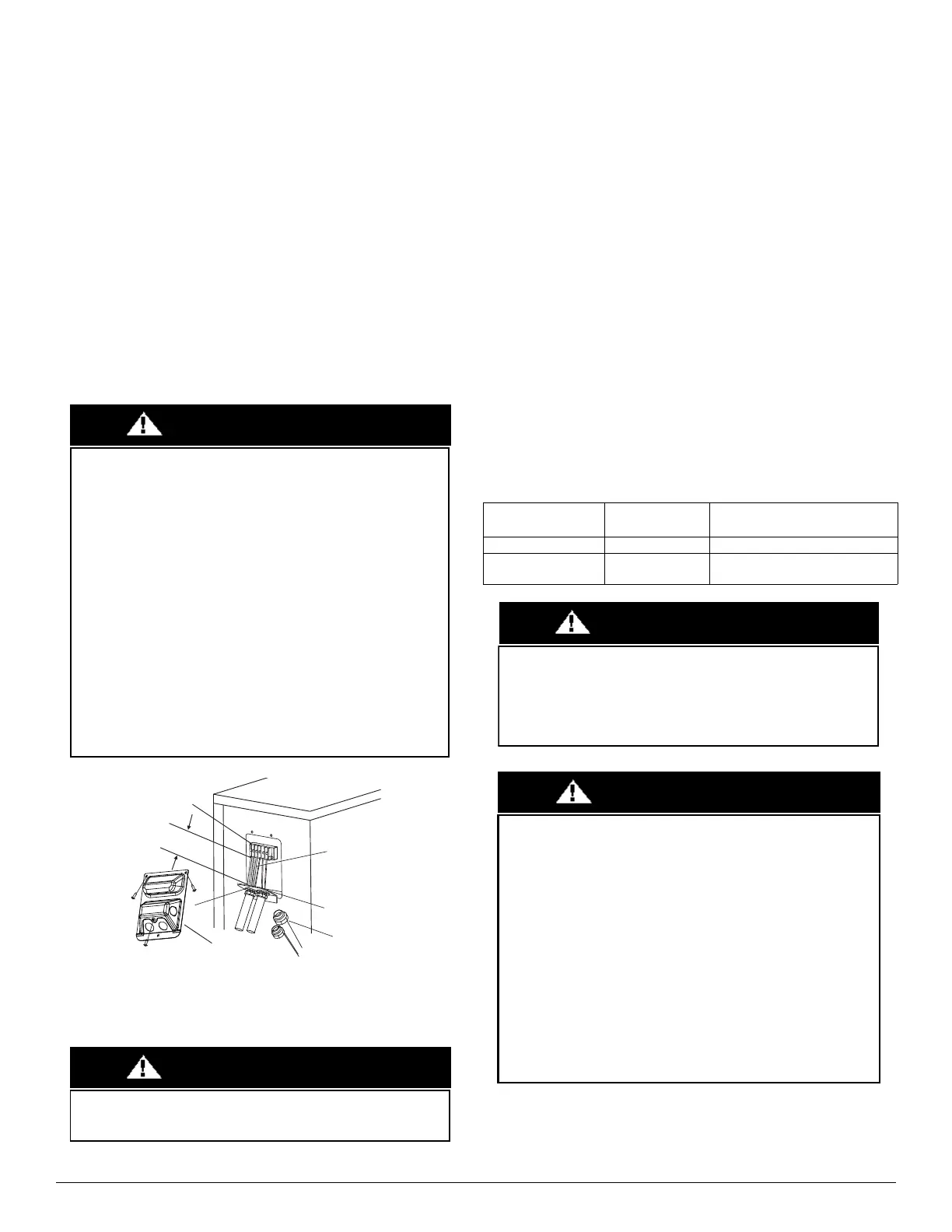

DLCLRC: Instructions d’installation
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
13
Étape 6 – Branchements électriques
Installez tout le câblage électrique et d’interconnexion
des appareils extérieurs.
1. Installez le disjoncteur extérieur.
2. Effectuez le câblage du boîtier principal au disjoncteur
conformément aux exigences du NEC et des codes locaux.
3. Retirez le couvercle de câblage local en desserrant les vis.
4. Retirez les pastilles sur le panneau de conduits.
5. Raccordez le conduit au panneau de conduits (voir la figure 21).
6. Raccordez de façon appropriée le câblage d’alimentation et de
commande au bloc de jonction conformément au schéma de
raccordement, suivant la capacité et la tension de l’appareil.
7. Mettez l’appareil à la terre conformément aux exigences du NEC et
des codes électriques locaux.
8. Utilisez des écrous de blocage pour fixer le conduit.
9. Réinstallez le couvercle de câblage local.
Fig. 21 — Câblage sur place
CIRCUIT DE TERRE
La dimension de tous les fils doit être conforme aux exigences du NEC
(National Electrical Code) ou au CEC (Code électrique canadien) et aux codes
locaux. Utilisez le tableau des données électriques d’intensité minimale
admissible (IMA) et de protection maximale contre les surintensités admissibles
(PMSA) pour connaître les dimensions appropriées des fils et les spécifications
relatives respectivement aux fusibles et aux disjoncteurs.
MÉTHODE DE RACCORDEMENT DU CÂBLAGE
D’ALIMENTATION ET DE COMMUNICATION
RECOMMANDÉE POUR LES CAPACITÉS 36K À 58K
Câblage d’alimentation et de communication : L’alimentation
principale est fournie à l’appareil extérieur. Le câblage d’alimentation
fourni sur place de l’appareil extérieur vers le module intérieur comprend
trois (3) fils et fournit l’alimentation au module intérieur. Deux fils
fournissent l’alimentation haute tension en courant alternatif et l’autre est
un fil de masse. Afin de réduire les chutes de tension, le câble
recommandé par l’usine est un fil 14/2 multibrin avec une masse.
Câblage de communication : Un conducteur en cuivre multibrin blindé
distinct seulement, avec une capacité de 600 V et un câble en cuivre avec
isolation à deux épaisseurs, doit être utilisé comme câble de
communication de l’appareil extérieur vers le module intérieur.
Veuillez utiliser un autre câble de commande multibrin blindé 16GA.
Table 9 — Calibre de câblage, 36K à 45K
RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS
Le non-respect de cette mise en garde pourrait entraîner des dégâts
matériels ou un mauvais fonctionnement de l’équipement.
Assurez-vous de travailler en conformité avec les codes locaux
pour acheminer le fil entre le module intérieur et l’appareil
extérieur.
Chaque fil doit être connecté fermement. Un fil desserré peut
provoquer la surchauffe des bornes ou un dysfonctionnement de
l’appareil. Il peut également causer un risque d’incendie. Vous
devez par conséquent vous assurer que tout le câblage est bien serré.
Aucun fil ne doit toucher le tuyau de frigorigène, le compresseur
ou les pièces mobiles.
Un dispositif disjoncteur doit être fourni, situé à portée de vue et
facilement accessible à partir du climatiseur.
Le câble de connexion avec le conduit doit être acheminé à travers
le trou dans le panneau de conduits.
MISE EN GARDE
Couvercle du
boîtier de jonction
Plus de 40 mm (1,57 po)
Bloc à bornes
Panneau de
conduits
Raccord de
conduit
Câble de
connexion
Sélectionnez l’ouverture du conduit appropriée
pour le calibre de câblage utilisé.
Un raccord approuvé et répertorié doit être utilisé pour fixer
solidement le conduit conformément aux codes NEC et locaux.
WARNING
Câble
Calibre de
câblage
Remarques
Câble d’alimentation 14 AWG 2 fils + masse 1 Φ 208/230 V
Câble de
communication
16 AWG
2 fils torsadés blindés
Câblage de commande
RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS
Le non-respect de cette mise en garde pourrait entraîner des dégâts
matériels ou un mauvais fonctionnement de l’équipement. Les fils
doivent être mesurés conformément aux exigences du NEDC et
des codes locaux.
AVERTISSEMENT
RISQUE DE DÉTÉRIORATION DES ÉQUIPEMENTS
Le non-respect de cette mise en garde pourrait entraîner des dégâts
matériels ou un mauvais fonctionnement de l’équipement.
Assurez-vous de travailler en conformité avec les codes locaux
pour acheminer le fil entre le module intérieur et l’appareil
extérieur. Chaque fil doit être connecté fermement. Un fil desserré
peut provoquer la surchauffe des bornes ou un dysfonctionnement
de l’appareil. Il peut également causer un risque d’incendie.
S’assurer que tout le câblage est bien serré.
Aucun fil ne doit toucher le tuyau de frigorigène, le compresseur
ou les pièces mobiles. Un dispositif disjoncteur doit être fourni,
situé à portée de vue et facilement accessible à partir du
climatiseur.
Le câble de connexion avec le conduit doit être acheminé à travers
le trou dans le panneau de conduits.
MISE EN GARDE
