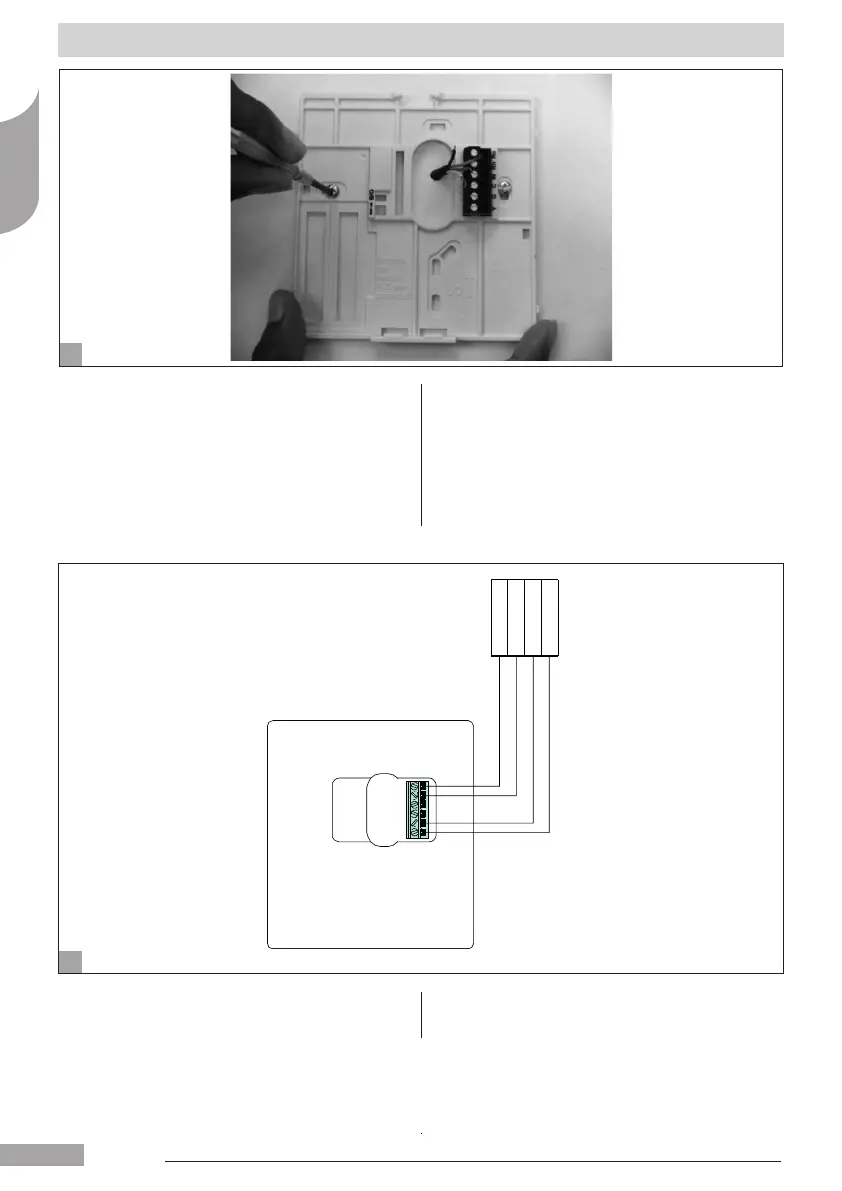

Installazione
6. Attaccare il supporto posteriore con due tasselli ad
espansioni e relative viti facendo attenzione che tutti i
cavi passino attraverso il foro centrale del supporto.
7. Regolare la lunghezza e il passaggio di ogni cavo in
maniera che arrivino al morsetto corrispondente e alla
morsettiera sul supporto, con 6,5 mm di cavo aggiuntivo.
Spelare circa 6,5 mm di isolante di ogni cavo in modo da
evitare che eventuali contatti tra cavi adiacenti creino un
cortocircuito.
8. Assegnare e collegare ogni cavo al terminale corretto
della morsettiera. Il manuale dell'unità indica la
numerazione delle morsettiere.
Collegare i pin Rc-Rh-G2-Y2.
9. Inserire i li in eccesso nel muro e contro il supporto.
Sigillare il foro praticato nella parete per evitare
perdite d'aria. Le perdite possono compromettere il
funzionamento.
1
Supporto posteriore
di ssaggio
10. Richiudere la scatola. Agganciare il termostato alla
piastra posteriore inserendo la linguetta nel bordo
inferiore e spingere la parte superiore no a quando si
chiude. Vedi gura 3,
11. Chiudere l'interfaccia utente assicurandosi che i pin sulla
parte posteriore del circuito stampato siano allineati con
le prese del connettore.
2
Y2
Y2
G2
G2
Rh
Rh
Rc
Rc
Y2
Y2
G2
G2
Rh
Rh
Rc
Rc
Rc
Rh
W
C
G
Y
Rc
Rh
W
C
G
Y
