Mit der Funktion „Virtuelle Zone“ ist es möglich die
Variablentabelle und die Programmeinstellungen für
verschiedene Zonen, außer der eigenen, vorzunehmen.
Dies ist nur bei der Master-Benutzerschnittstelle und in allen
Benutzerschnittstellen von Baugruppen mit Zugrisebene 3
möglich (weitere Informationen nden Sie im Handbuch des
Gerätes).
Die Bedeutung der Zonensymbole:
: Die eigene Zone der Benutzerschnittstelle
-
: Die andere an die Baugruppe angeschlossene Zone
(nur bei Zugrisebene 2 und 3 verfügbar. Bei Master-
Baugruppen bezieht e ssich auf die 2. Benutzerschnittstelle)
: Master-Baugruppe (verfügbar nur für Zugrisebene 3
und Master-Benutzerschnittstelle)
: Zone 1 der Baugruppe, ausgewählt durch die Adresse
(nur für Zugris ebene 3 verfügbar)
: Zone 2 der Baugruppe, ausgewählt durch die Adresse
(nur für Zugrisebene 3 verfügbar)
Dies geschieht durch Auswahl der Adresse der zu steuernden
Baugruppe und der Zone (falls es sich um eine Baugruppe für
2 Zonen handelt), wobei das Zonensymbol die zu steuernde
Einheit anzeigt.

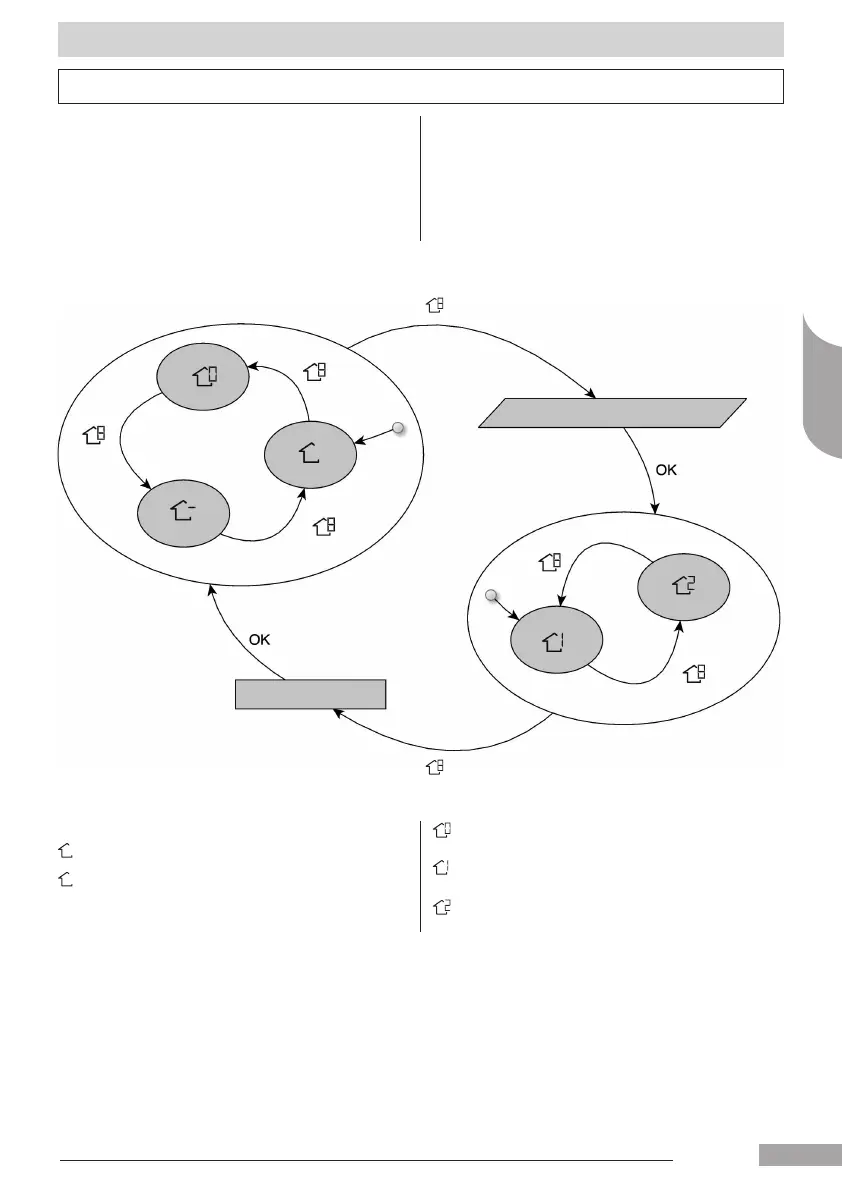

Mit der Taste Zone können Sie zwischen virtuellen Zonen und
der eigenen Zone entsprechend der unten beschriebenen Logik
umschalten. Die Abbildung zeigt alle möglichen Optionen,
wobei die Verfügbarkeit von der Zugrisebene abhängt.
Drücken Sie für mindestens 5 Sekunden
Drücke
n Sie für mindestens 5 Sekunden
Zeigt eigene Adresse an
Drücken
Drücken
Drücken
Drücken
Drücken
Drücken
Drücken
Benutzerschnittstelle programmieren
Virtuelle Zoneneinteilung
Wählen Sie die Baugruppenadresse mit den
Pfeiltasten aus
