Installation
Fixation de la platine
de support

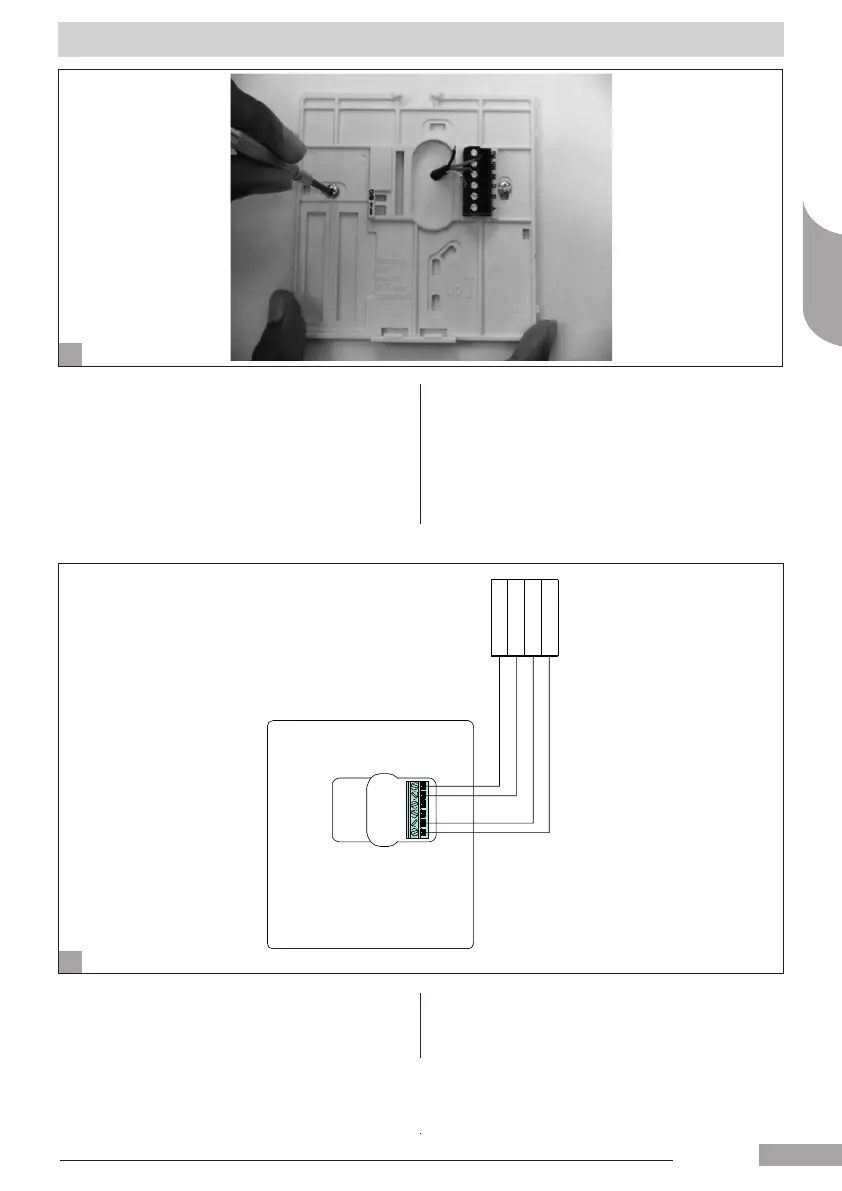

6. Fixer la base au mur à l’aide de 2 chevilles et des vis
fournies et vérier que tous les câbles peuvent passer
à travers le trou de la base de xation.
7. Régler la longueur et le passage de chaque câble de
façon à ce qu’ils arrivent à la borne ou plaque à bornes
correcte sur la base de xation, avec 6,5 mm de câble
en plus. Ne dénuder que 6,5 mm de gaine isolante
de chaque câble pour éviter que les câbles adjacents
puissent court-circuiter lorsqu’on les branche.
8. Accoupler et brancher les ls de l'équipement aux
bornes des plaques à bornes. Le manuel de l'unité
indique les numéros des plaques à bornes.
Connecter les broches Rc-Rh-G2-Y2.
9. Pousser le câble en excès dans le mur et contre la base
de xation. Sceller le trou dans le mur pour éviter toute
fuite d’air qui pourrait avoir des répercussions sur le bon
fonctionnement de l’unité.
2
Y2
Y2
G2
G2
Rh
Rh
Rc
Rc
Y2
Y2
G2
G2
Rh
Rh
Rc
Rc
Rc
Rh
W
C
G
Y
Rc
Rh
W
C
G
Y
10. Fermer la boîte. Fixer le thermostat à la platine de
support en introduisant la languette dans le bord
inférieur et pousser la partie supérieure jusqu’à la
fermer. Voir Fig. 3.
11. Fermer l'interface utilisateur et vérier que les bornes
sur l’arrière du circuit imprimé sont alignées avec les
prises du connecteur.
1
