Montage

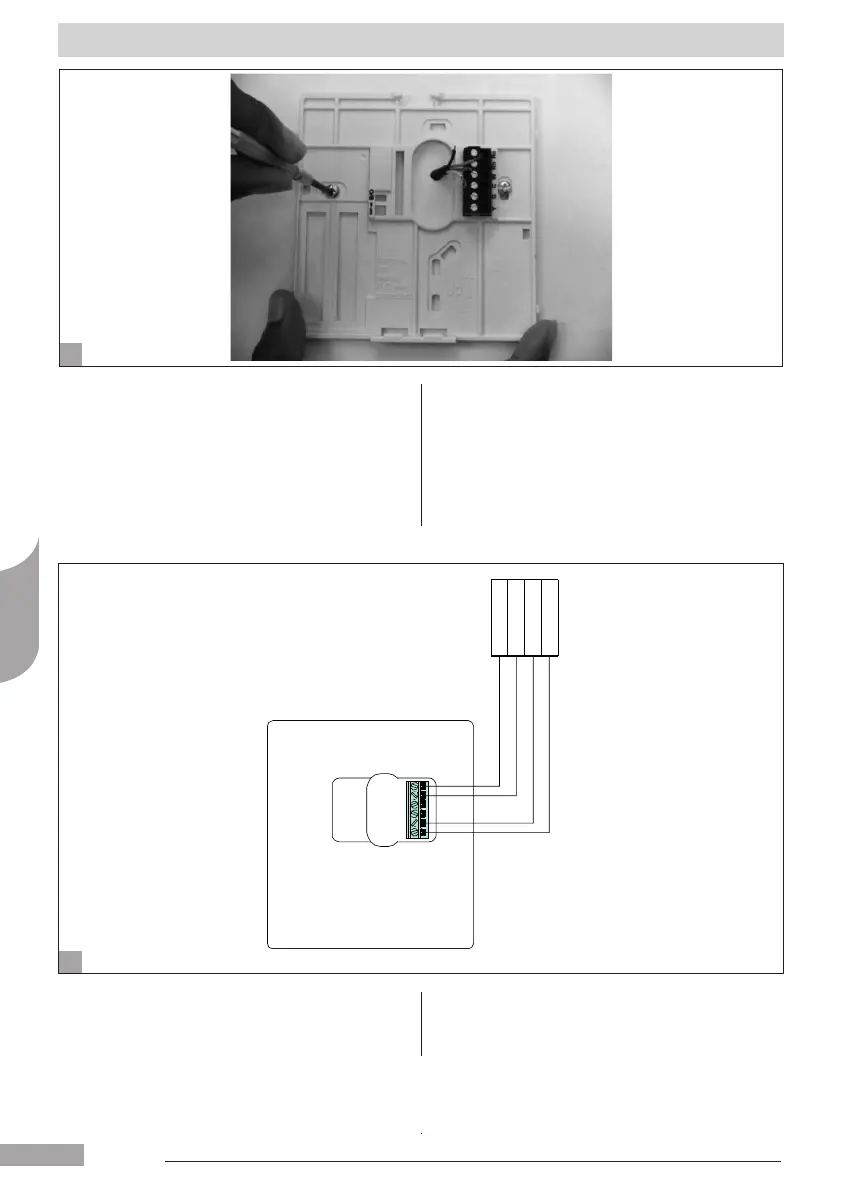

6. Bevestig de montagebasis met de 2 meegeleverde
ankers en schroeven op de muur. Let er daarbij op dat de
kabels door de opening in de montagebasis lopen.
7. Pas de lengte en de looprichting van elke kabel aan
om met 6,5 mm extra kabel de juiste aansluitingen
en aansluitblokken op de montagebasis te kiezen.
Haal slechts 6,5 mm van de kabelisolatie weg om te
voorkomen dat naast elkaar liggende kabels wanneer ze
worden aangesloten, met elkaar kunnen kortsluiten.
8. Kabels van apparatuur op juiste aansluitingen op
aansluitblokken aansluiten De eenheid handmatig
speciceert de nummering van de eindblokken.
Sluit de pinnen Rc-Rh-G2-Y2 aan.
9. Duw overtollige kabels in de muur en tegen de
montagebasis. Afdichtingsopening in muur om lekkage
van lucht te voorkomen. Lekkages kunnen de werking
negatief beïnvloeden.
1
Achterplaat
monteren
10. Klap de behuizing weer dicht. Maak de thermostaat aan
de achterplaat vast door het lipje in de onderste hoek
te steken en scharnier de thermostaat tot de bovenkant
vastklapt. Zie Fig. 3
11. Sluit gebruikersinterface en controleer daarbij dat de
pinnen op achterzijde printplaat overeenkomen met
houders in connector.
2
Y2
Y2
G2
G2
Rh
Rh
Rc
Rc
Y2
Y2
G2
G2
Rh
Rh
Rc
Rc
Rc
Rh
W
C
G
Y
Rc
Rh
W
C
G
Y
