DE // 12
Ausgang 1: Blinker links
Ausgang 2: Licht 1
Ausgang 3: Licht 2
Ausgang 4: Blinker rechts
Kurz in Bereich A: 1 x schaltet Licht 1 ein (Memory)
2 x schaltet Licht 2 ein (Memory)
3 x schaltet Licht 1 und Licht 2 wieder aus
In Bereich A: Schaltet Blinker links ein (tastend)
In Bereich D: Schaltet Blinker rechts ein (tastend)
Kurz in Bereich D: Schaltet Warnblinker ein bzw. aus (Memory)

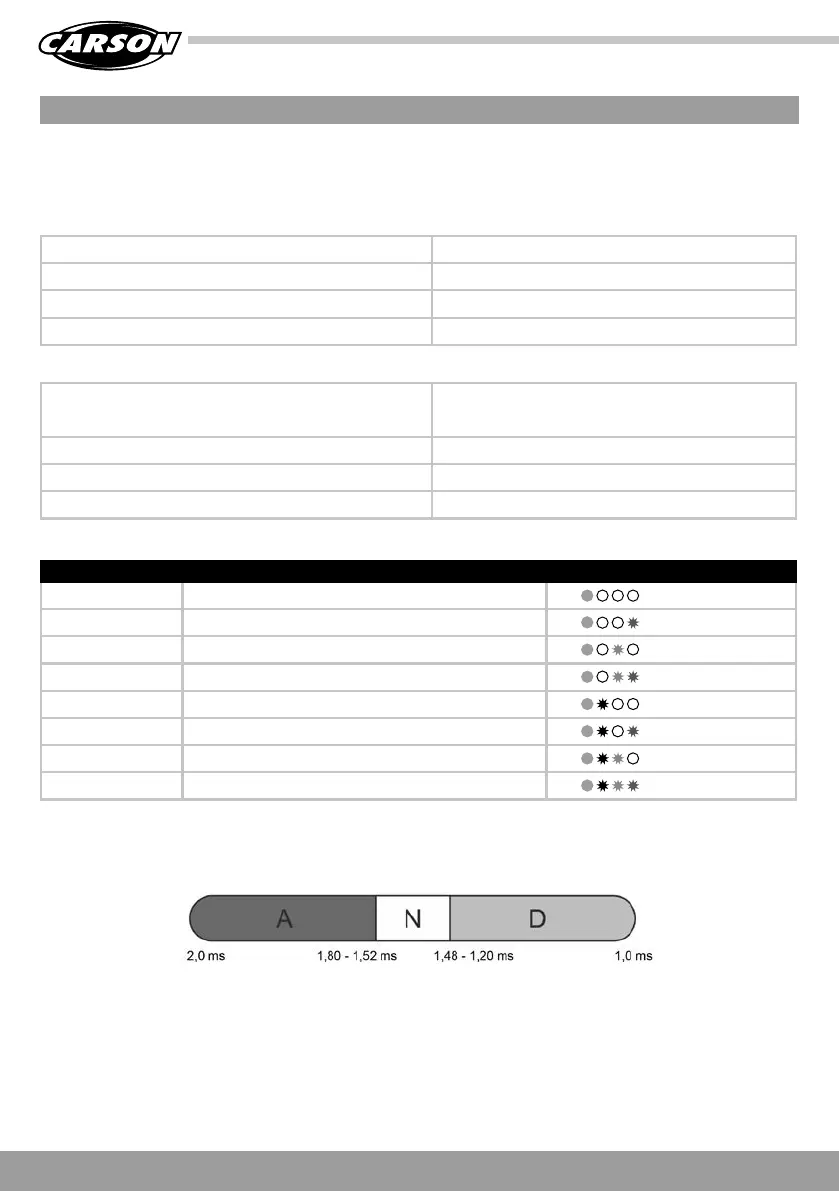

In diesem Modus wird das Reflex 6/14Ch Switch 4 (15Prog.) mit einem Y-Kabel, parallel zum Lenkservo, am Lenkkanal des Empfängers angeschlossen. Beim Lenken um eine Kurve, werden
automatisch die Blinker aktiviert. Die Neutralstellung des Lenkkanals sollte hierfür am Sender auf 1,500 ms eingestellt sein.
Zusätzlich zu den Blinkern rechts und links, können 2 weitere Ausgänge für 2 Lichter, sowie auch der Warnblinker (also Blinker rechts und Blinker links gleichzeitig) geschaltet werden. Hierzu muss
der Kanal ganz kurz (max. 300 ms) in die Bereiche A bzw. D gebracht werden und anschließend gleich wieder in Neutralposition.
Die Zwischenbereiche B und C werden in diesem Modus nicht ausgewertet.
Belegung der Ausgänge:
Steuerung der Funktionen:
Die Größe des Neutralbereichs kann über das „Digital-Poti“ (siehe Seite 7) verändert werden:
MODUS 10: BLINKER (LENKUNG), WARNBLINKER, LICHT 1+2
DIGITALPOTI NEUTRALBEREICH LEDs
0 1,52 – 1,48 ms
1 1,56 – 1,44 ms
2 1,60 – 1,40 ms
3 1,64 – 1,36 ms
4 1,68 – 1,32 ms
5 1,72 – 1,28 ms
6 1,76 – 1,24 ms
7 1,80 – 1,20 ms
Blinker links
Licht 1 + Licht 2
Blinker rechts
Warnblinker
