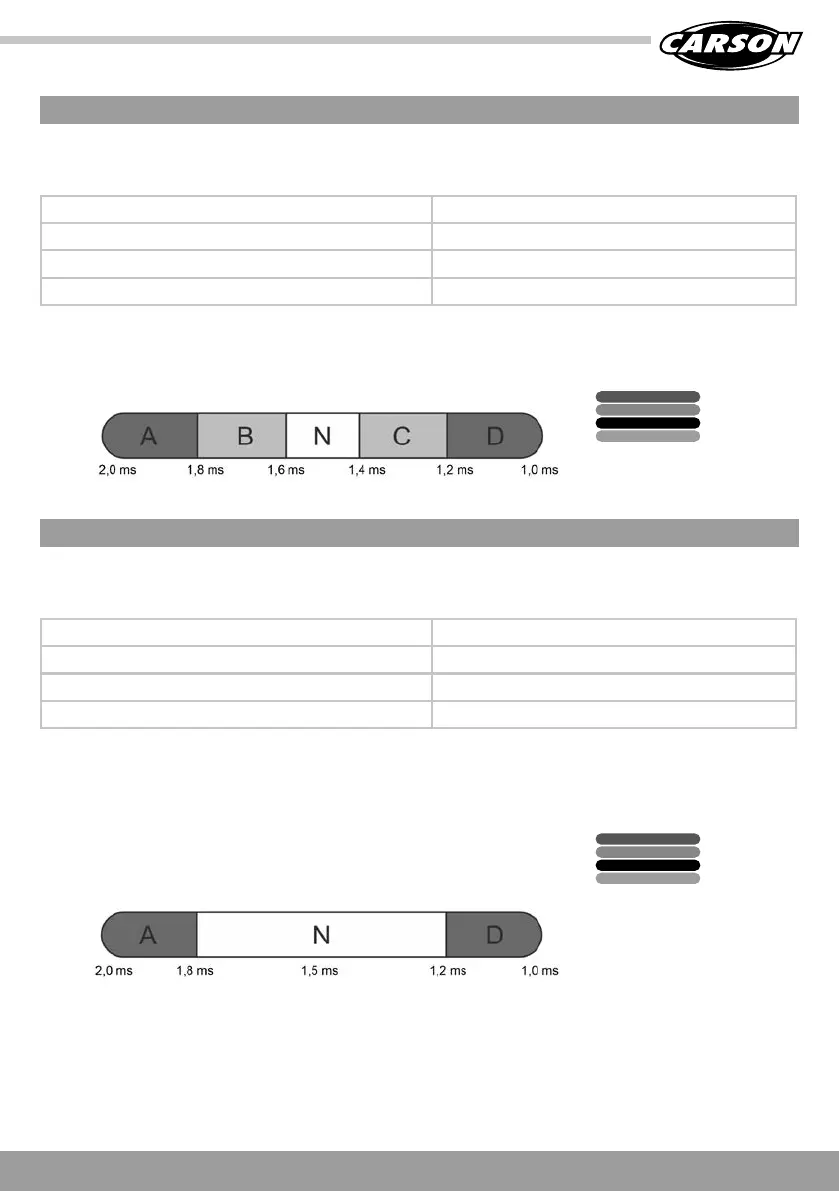

9 // DE
Die Bereiche B und C haben hier eine Verzögerung von 1 Sekunde, damit diese Bereiche nicht unbeabsichtigt ausgelöst werden, wenn der Geber von Neutral (N) über die Zwischenbereiche (B und C),
in die äußeren Bereiche (A und D) gebracht wird.
In diesem Modus können aufgrund der Schaltweise, keine 2 oder mehr Ausgänge gleichzeitig eingeschaltet werden.
Die Bereiche B, C und D werden in diesem Modus nicht ausgewertet.
Da dieser Modus nur einen „halben“ RC-Kanal betigt (Bereich A), könnte ein zweites Reflex 6/14Ch Switch 4 (15Prog.) per Y-Kabel an den gleichen Kanal angeschlossen werden, welches auf Modus
6 eingestellt ist und den Bereich D auswertet. So könnten über einen Kanal bis zu 8 Ausnge geschaltet werden (4 x Bereich A mit dem ersten
Reflex 6/14Ch Switch 4 (15Prog.) und 4 x Bereich D mit dem zweiten Reflex 6/14Ch Switch 4 (15Prog.)).
In Bereich A: Ausgang 1 schaltet ein (tastend)
In Bereich B: Ausgang 2 schaltet ein (tastend)
In Bereich C: Ausgang 3 schaltet ein (tastend)
In Bereich D: Ausgang 4 schaltet ein (tastend)
1 x in Bereich A: Ausgang 1 schaltet ein bzw. aus (Memory)
2 x in Bereich A: Ausgang 2 schaltet ein bzw. aus (Memory)
3 x in Bereich A: Ausgang 3 schaltet ein bzw. aus (Memory)
4 x in Bereich A: Ausgang 4 schaltet ein bzw. aus (Memory)
AUSGANG 1 GRÜN
AUSGANG 3 BLAU
AUSGANG 2 ROT
AUSGANG 4 GELB
AUSGANG 1 GRÜN
AUSGANG 3 BLAU
AUSGANG 2 ROT
AUSGANG 4 GELB
Für diesen Modus wird ein proportionaler Geber am Sender benötigt, da hier auch die Zwischenbereiche B und C ausgewertet werden.
Wird der Geber in einen Bereich gebracht, schaltet der entsprechende Ausgang ein und bleibt so lange ein, wie auch der Geber in diesem Bereich ist. Wird der Bereich verlassen, schaltet der Ausgang
wieder aus.
Dieser Modus arbeitet nach dem Zählprinzip (bei unseren Soundmodulen auch als EKMFA bekannt). Jedes Mal wenn der Geber in den Bereich A gebracht wird, wird ein Zähler erhöht. Erfolgen nun für
1 Sekunden keine weiteren Zählimpulse, wird der Ausgang ein- bzw. ausgeschaltet, der dem Zählerstand entspricht. Der Zähler wird anschließend wieder auf 0 zurückgesetzt.
Der max. Zählerstand ist 4. Wird also beispielsweise bis 5 gehlt, wird trotzdem der Ausgang 4 geschaltet.
MODUS 4: 4-FACH TASTEND ÜBER DIE BEREICHE A, B, C, D
MODUS 5: 4-FACH MEMORY ÜBER ZÄHLMODUS (EKMFA - A)
Ausgang 1
Ausgang 1
Ausgang 2
Ausgang 3
Ausgang 4
Ausgang 2 Ausgang 3 Ausgang 4
