CBE PC-540HY - Relaisbox Ds-540 Hy

14
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
3A SicherungfürdenSchutzder Ausgang“simuliertesD+”.
3A SicherungfürdieNot-AktivierungdesParallel-Systems.
3A SicherungfürdieNot-Aktivierungder AusgängeLichter,Heizung,GasventilEIS-EX.
15A SicherungfürdieVersorgungderindirektenBeleuchtungenlinksundrechts.
10A SicherungfürdieVersorgungderWasserpumpe;vomWasserpumpeschalterabhängig.
20A SicherungfürdieVersorgungderLichtergruppe“1”;funktioniertnurbei“ON”Modus.
20A SicherungfürdieVersorgungderLichtergruppe“2”;funktioniertnurbei“ON”Modus.
7,5A SicherungfürdieVersorgungderRadio;vomHauptschalterabhängig.
3A SicherungfürdieVersorgungdesKontrollPaneel.
30A SicherungfürdieVersorgungdes12V AESu. Absorberkühlschrankes.BeiMotorausgehtder
Absorberkühlschrankautomatischaus.
25A SicherungfürdieVersorgungderelektrischen Trittstufe,direktanVerbraucherbatterie(B2)
angeschlossen.

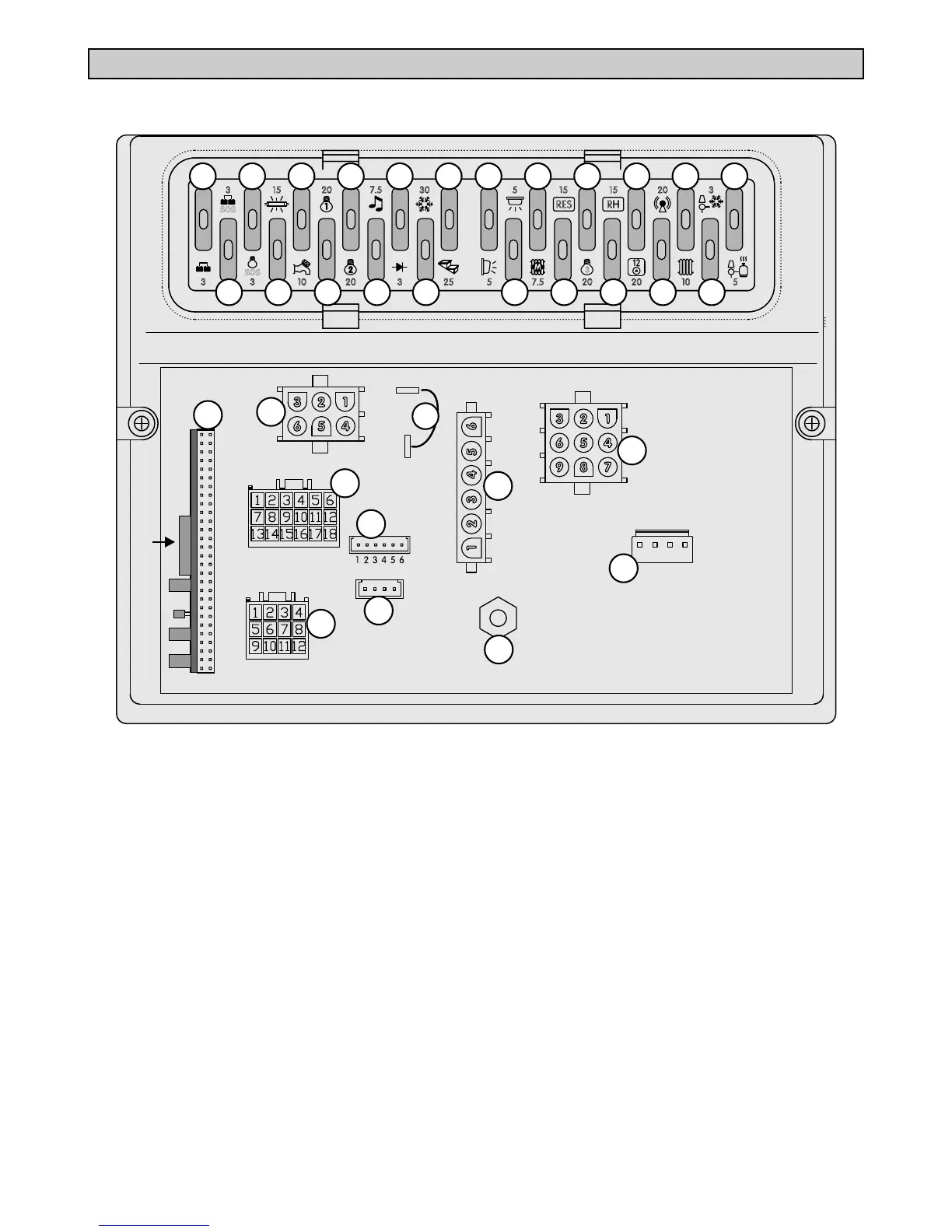

RELAISBOX“DS-540HY”
EINGANGB2
3 10 20 3 253
3 15 30 20 7.5
RES
M
7.5 20 20 10 55
5 15 315 20
RH
1 12
2 13
3 14
4 15
5 16
6 178 1910 21
7 189 2011 22
1
2
SOS
SOS
3
2
3
1
5
4
6
28
23
26
25
31
30
29
BAUTEILE-SEITE
2
3
1
5
4
6
7
8
9
1
2
3
5
6
4
32
27
24
33
