18
fonctionnement de la machine au dépassement des tempé-
ratures admises. Dans ces conditions, le ventilateur continue
à fonctionner et la lampe C s'allume.
3 INSTALLATION
• L'installation de la machine doit être exécutée par du
personnel qualifié.
• Tous les raccordements doivent être exécutés
conformément aux normes en vigueur et dans le plein
respect de la loi de prévention des accidents.
Contrôler que la tension d'alimentation correspond à la
valeur indiquée sur le câble réseau. Si pas déjà montée,
brancher une prise de capacité suffisante sur le cordon d'ali-
mentation en s'assurant que le conducteur vert/jaune est
relié à la borne de terre.
La capacité de l'interrupteur magnétothermique ou des
fusibles, en série à l'alimentation, doit être égale au courant
I1 absorbé par la machine.
3.1 PLACEMENT
Monter la poignée, les roues et les deux appuis-bouteille.
La poignée ne doit pas être utilisée pour soulever la
machine.
Placer le poste à souder dans un milieu ventilé.
Poussière, saleté ou toute autre chose étrangère pouvant
entrer dans le poste à souder peuvent en compromettre la
ventilation et donc son fonctionnement.
Par rapport au milieu et aux conditions d'emploi, il faut donc
veiller à maintenir propres les pièces internes. Le nettoyage
doit se faire par un jet d'air sec et propre en prêtant attention
à ne pas endommager la machine.
Avant d'opérer à l'intérieur du poste à souder, s'assurer que
la fiche est débranchée de l'alimentation.
Toute opération à l'intérieur du poste à souder doit être
exécutée par du personnel qualifié.
3.2 RACCORDEMENTS INTERNES
Toute opération à l'intérieur du poste à souder doit être
exécutée par du personnel qualifié.
• Avant d'opérer à l'intérieur du poste à souder, s'assurer
que la fiche de la machine est débranchée du réseau d'ali-
mentation.

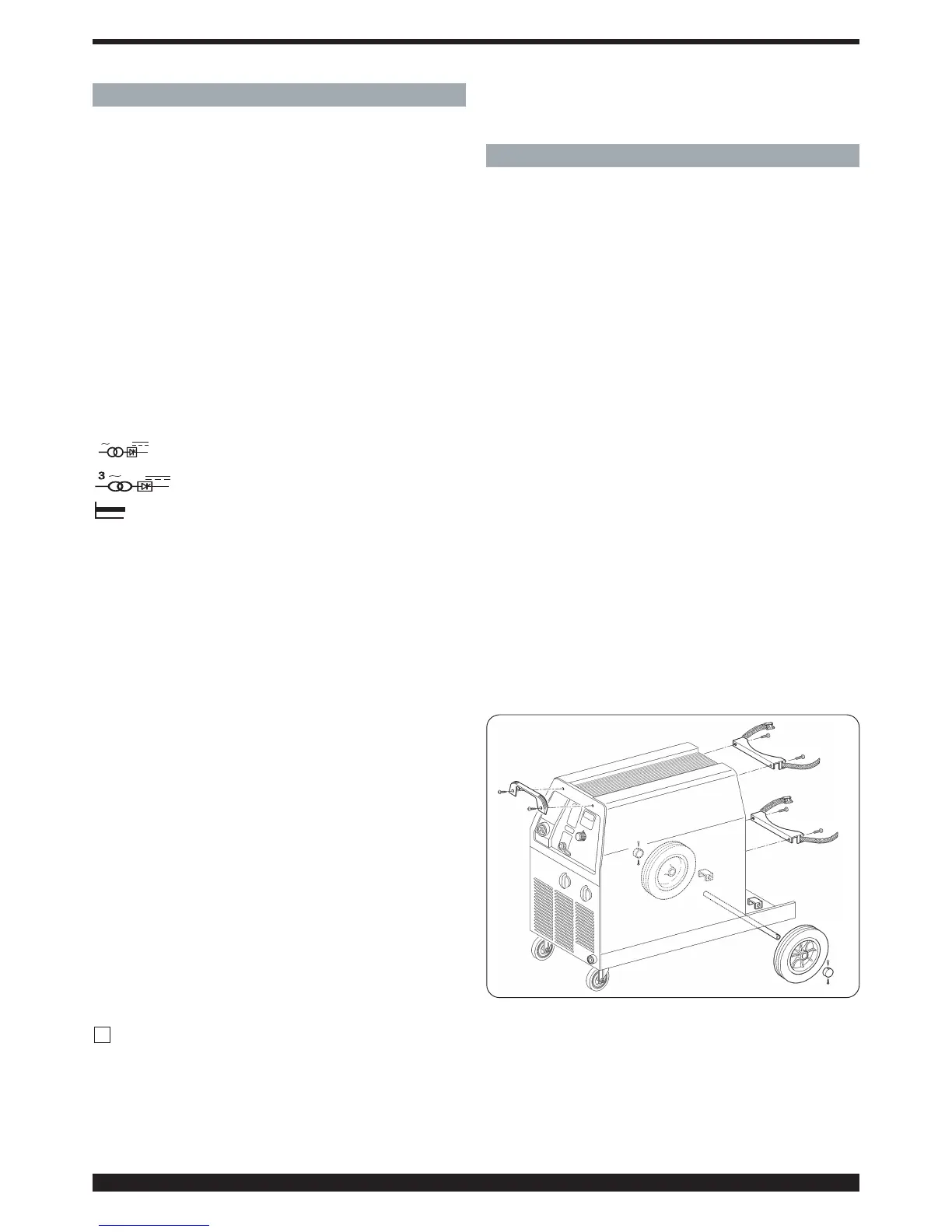

fig. 1
2 DESCRIPTION GENERALE
2.1 SPECIFICATIONS
Ce manuel a été préparé dans le but d'instruire le personnel
préposé à l'installation, au fonctionnement et à l'entretien du
poste à souder.
Cette machine est une source de tension constante indiquée
pour la soudure MIG/MAG et OPEN-ARC.
Contrôler, à la réception, qu'il n'y a pas de parties cassées
ou bien abîmées.
Toute réclamation pour pertes ou dommages doit être
faite par l'acheteur au transporteur. Chaque fois qu'on
demande des renseignements concernant le poste à
souder, prions d'indiquer l'article et le numéro matricule.
2.2 EXPLICATION DES DONNEES TECHNIQUES
EN 50199 Le poste à souder est construit selon ces
EN60974.1 normes.
N°. Numéro matricule à citer toujours pour
toute question concernant le poste à souder.
Transformateur - redresseur monophasé
Transformateur - redresseur triphasé.
Caractéristique plate.
MIG/MAG. Indiqué pour la soudure à fil continu.
I2 max Courant de soudure non conventionnel.
La valeur représente la limite maximale
pouvant être obtenue en soudure.
U0. Tension à vide secondaire
X. Facteur de marche en pour cent.
Le facteur de marche exprime le pour-
centage de 10 minutes pendant lesquel
les le poste à souder peut opérer à un
certain courant sans causer des sur
chauffes.
I2. Courant de soudure
U2. Tension secondaire avec courant de sou-
dure I2
U1. Tension nominale d'alimentation.
1~ 50/60Hz Alimentation monophasée 50 ou bien 60 Hz.
3~ 50/60Hz Alimentation triphasée 50 ou bien 60 Hz.
I1 max C'est la valeur maximale du courant
absorbé.
I1 eff C'est la valeur maximale du courant effec-
tif absorbé en considérant le facteur de
marche.
IP21C Degré de protection de la carcasse.
Degré 1 en tant que deuxième chiffre
signifie que cette machine ne peut pas
être utilisée à l'extérieur sous la pluie.
La lettre additionnelle C signifie que la
machine est protégée contre l'accès d'un
outil (diamètre 2,5 mm) aux pièces sous
tension du circuit d'alimentation.
Indiquée pour opérer dans des milieux
avec risque accru.
NOTE: En outre le poste à souder a été conçu pour opérer
dans des milieux avec degré de pollution 3. (Voir IEC664).
2.3 Protection thermique
Cette machine est protégée par un thermostat empêchant le
S
