19
Après l'essai final, le poste à souder est branché à la
tension indiquée sur le cordon d'alimentation.

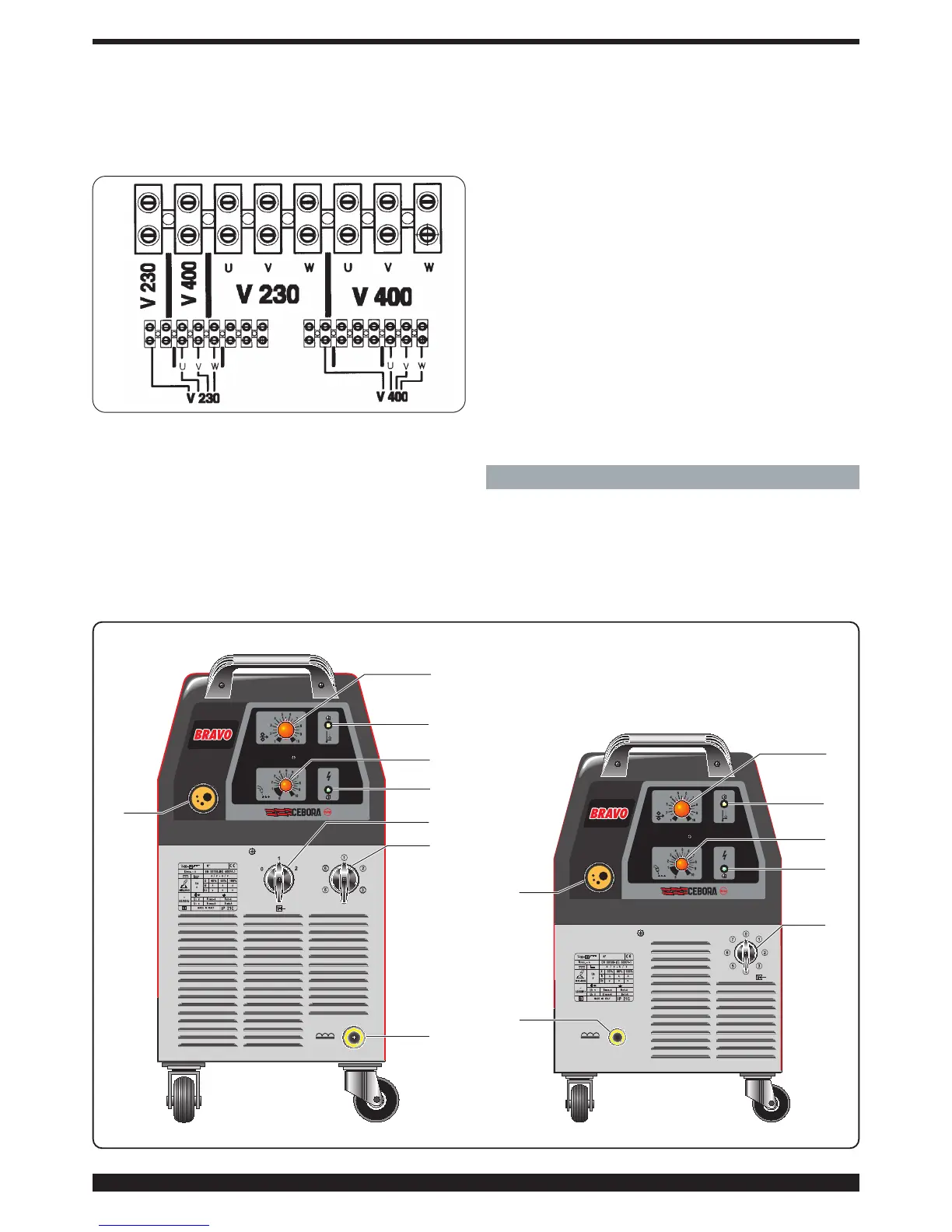

• Pour varier la tension d'alimentation, enlever le pan-
neau latéral droit et ranger les raccordements de la
plaque à bornes comme indiqué dans la figure.
La tension d'alimentation, sur les générateurs mono-
phasés, ne peut pas être modifiée.
Ne pas utiliser le poste à souder sans le couvercle ou les
panneaux latéraux pour d'évidentes raisons de sécurité et
afin de pas altérer les conditions de refroidissement des
composants internes.
Appliquer au cordon d'alimentation une fiche adéquate au
courant absorbé.
Raccorder le conducteur vert/jaune du câble de réseau de
la machine à une bonne prise de terre.
3.3 RACCORDEMENTS EXTERNES
3.3.1 Raccordement de la pince de masse.
Brancher la borne du câble de masse sur la prise du poste
à souder et raccorder la borne de masse à la pièce à souder.
3.3.2 Positionnement de la bouteille et raccordement du
tuyau gaz
Positionner la bouteille sur le porte-bouteille du poste à
souder en la fixant, au moyen des sangles fournies, au pan-
neau arrière de la machine.
La bouteille ne doit pas avoir une hauteur supérieure à
1,65m (Art. 590-591-593) et 1m (Art. 574-575) afin de ne
pas créer de conditions de danger.
Vérifier périodiquement l'état d'usure des sangles et, si
nécessaire, les remplacer.
La bouteille doit être équipée d'un détendeur de pression
complet de débitmètre.
Raccorder le tuyau gaz sortant du panneau arrière de la
machine au détendeur de pression uniquement après avoir
positionné la bouteille.
Régler le débit du gaz à environ 10/12 litres/minute.
4 DESCRIPTION COMMANDES
4.1 COMMANDES SUR LE PANNEAU AVANT DE LA
MACHINE.
A- Bouton de réglage.
A l'aide de ce bouton il est possible de régler le temps de
pointage. En appuyant sur le bouton de la torche, la machi-
Fig. 3
D
C
A
B
E
F
G
H
D
C
A
B
E
G
H
fig. 2
