Cebora BRAVO - Page 34

34
• Älä käytä hitsauslaitetta ilman kantta tai sivulevyjä, jol-
loin turvallisuus saattaisi vaarantua ja sisäisten kompo-
nenttien jäähdytys heikentyä.
• Kiinnitä sähköjohtoon sellainen kosketin, joka sopii lait-
teen sähkön kulutukselle.
• Kytke koneen verkkokaapelin kelta-vihreä johdin tarkoi-
tuksenmukaiseen maadoitusliitimeen.
3.3 ULKOISET KYTKENNÄT
3.3.1 Maadoitusnipistimen kytkentä.
• Liitä maadoituskaapelin liitinpistoke koneessa olevaan
maadoitusliittimeen ja maadoituspuristin työkappalee-
seen.
3.3.2 Kaasupullon sijoitus ja kaasuletkun liittäminen
• Kiinnitä kaasupullo koneen takana oleviin kaasupullon
tukiin, niissä olevien hihnojen avulla.
• Vaaratilanteiden välttämiseksi, kaasupullon
korkeus ei saa olla suurempi kuin 1,65m (Art.590-591-
593) ja 1 m (Art.574-575),
• Tarkista määrävälein kiinnityshihnojen kunto ja vaihda
ne uusiin tarvittaessa.
• Kaasupullo on varustettava paineensäätimellä jossa on
virtausmittari.
• Liitä kaasuletku paineensäätimeen, vasta sitten kun
kaasupullo on asetettu paikalleen ja kunnolla kiinnitetty.
• Säädä kaasunvirtaukseksi non 10 - 12 l/min.

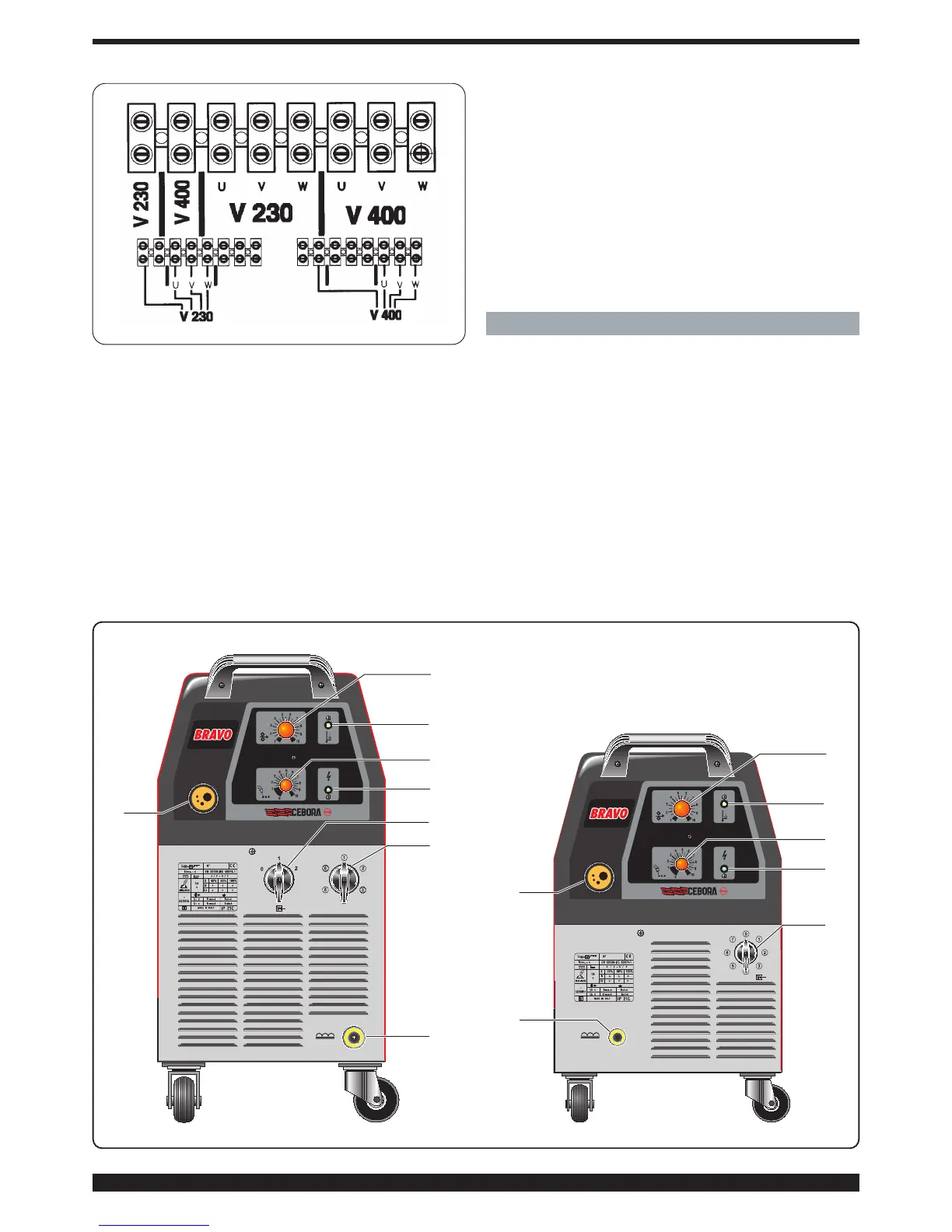

4 SÄÄTÖLAITTEIDEN KUVAUS
4.1 ETUPANELISSA OLEVAT OHJAUSLAITTEET
A- Säätönuppi.
Tällä nupilla säädetään pistehitsausaikaa. Hitsaus käynni-
styy kun polttimen kytkintä painetaan. Pistehitsausaika
on nupilla säädetyn ajan mukainen. Uusi hitsausjakso
aloitetaan vapauttamalla polttimen kytkin ja painamalla
sitä uudelleen.
B- Vihreä merkkivalo.
Virta päällä merkkivalo.
C - keltainen merkkivalo.
Palaa kun lämpösuoja on keskeyttänyt koneen toiminnan.
kuva 3
D
C
A
B
E
F
G
H
D
C
A
B
E
G
H
kuva 2
