35
D-Säätönuppi.
Tällä nupilla säädetään langansyöttönopeus.
E- Valintakytkin.
Virta päälle/pois ja hitsausvirta-alueen valinta kytkin,
karkeasäätö
F- Valintakytkin.
Tällä kykimellä valitaan virta-alueen hienosäätö.
G- Maakaapelin liitin.
Liitin johon maakaapeli liitetään. ( joissakin versioissa on
vain yksi maakaapelin liitin )
H- Euro-liitin.
Tähän liittimeen liitetään hitsauspoltin.
5 HITSAUS
5.1 Käyttökuntoon laitto
Varmista, että langansyöttöpyörien urat on käytettävän
lankakoon mukaiset. Tarkista myös, että käytettävä hit-
sausohjelma on valittu oikein, hitsattavan materiaalin ja
suojakaasun mukaan.
Käytä langansyöttöpyörien "U" uraprofiilia alumiinilangal-
le ja "V" uraprofiilia muille lankatyypeille.
5.2 HITSAUKSEN ALOITUS
• Liitä maadoituspuristin työkappaleeseen.
• Käännä kytkin E asentoon 1.
• Poista polttimesta kaasusuutin.
• Irrota virtasuutin.
• Pujota hitsauslanka polttimen langanjohtimeen ja varmi-
sta, että lanka tulee syöttöpyörien uriin ja että
syöttöpyörät on oikeassa asemassaan.
• Paina polttimen kytkintä kunnes hitsauslanka tulee ulos
polttimesta.
• Varoitus: Älä suuntaa poltinta kasvojasi kohti kun
syötät lankaa polttimeen.
• Varmista, että virtasuutin vastaa käytettävää
lankakokoa ja ruuvaa se kiinni polttimeen.
• Kiinnitä kaasusuutin polttimeen.
5.3 TERÄSTEN HITSAUS ILMAN SUOJAKAASUA
( koskee vain tuotteita Art. 574 ja 575 )
Varmista, että hitsauskaapelit on liitetty napaisuudeltaan
oikein. ( koskee vain tuotteita Art. 574 ja 575 kts. Kuva 4)
Kunnollisen suojauksen ja hitsausliitoksen aikaansaami-
seksi, hitsaus tuleee suorittaa aina vasemalta oikealle ja
ylhäältä alaspäin. Poista hitsauksen jälkeen kaikki kuonat
hitsausliitoksesta.
Käytä Ø 0.9mm täytelankaa Art. 1587.
5.4 SUOJAKAASUN KÄYTTÖ TERÄSTEN HITSAUK
SESSA .
Varmista, että hitsauskaapelit on liitetty napaisuudeltaan
oikein. ( koskee vain tuotteita Art. 574 ja 575 kts. kuva 5)
Teräksiä hitsattaessa tule seuraavat seikat huomioida:
• Käytä seoskaasua , tavallisesti ARGON + CO2, seosta
jossa on vähintäin 75 % .Argonia Tämä seos takka, että
hitsauspalko liittyy hyvin hitsattavaan kappaleeseen.
Käyttämällä puhdasta C02 suojakaasua jää hitsauspalko
kapeaksi ja tunkeuma tulee suuremmaksi, mutta roiskei-
den määrä kasvaa huomattavaksi.
• Käytä hitsauslankaa joka on laadultaan vähintäin saman
tasoista kun hitsattava kappale.
Käytä vain hyvälaatuista hitsauslankaa, ruosteiset ja huo-
not hitsauslangat aiheuttaa puutteellisen ja huonon
hitsaustuloksen.
• Vältä ruosteisten, öljyisten ja rasvaisten kappaleiden hit-
saamista.
5.5 RUOSTUMATTOMAN TERÄKSEN HITSAUS
Varmista, että hitsauskaapelit on liitetty napaisuudeltaan
oikein. ( koskee vain tuotteita Art. 574 ja 575 kts. kuva 5)
Hitsattaessa 300-sarjan ruostumattomia teräksiä tulee
suojakaasuna käyttää ARGONIA johon on lisätty
pieni määrä O2:ta ta CO2:ta ( noin 2%) , jolloin valokaa-
resta saadaan vakaa.
Älä koske käsilläsi hitsauslankaan. On tärkeää pitää koko
hitsausalue puhtaana, että epäpuhtauksien pääsy
hitsiliitokseen voidaan estää.
5.6 ALUMIININ HITSAUS
Varmista, että hitsauskaapelit on liitetty napaisuudeltaan
oikein. ( koskee vain tuotteita Art. 574 ja 575 kts. kuva 5)
Hitsattaessa alumiinia tule käyttää:
• Suojakaasuna puhdasta ARGONIA
• Hitsauslankaa joka materiaaliltaan vastaa hitsattavaa
kappaletta.
• Käytä hiomalaikkaa tai harjaa joka on tarkoitettu alumii-
nille, älä käytä niitä muille materiaaleille.
• Hitsattaessa alumiinia tulee polttimina käyttää:
HUOM: Jos hitsaukseen on käytössä vain yksi poltin,

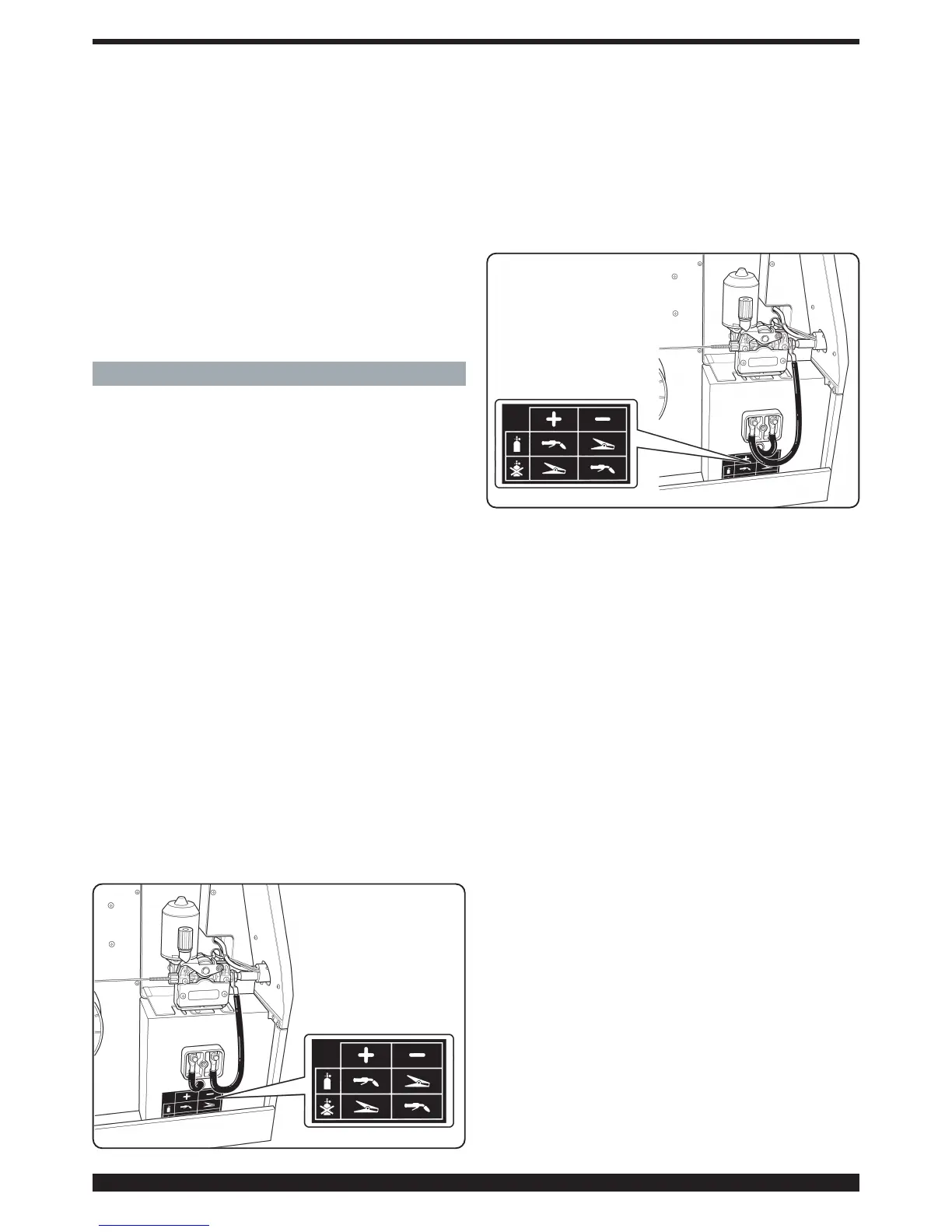

kuva 4
kuva 5
