Cebora BRAVO - Page 60

60
3.2 POŁĄCZENIA WEWNĘTRZNE
• Wszelkie czynności wykonywane wewnątrz urządze-
nia muszą być prowadzone przez wykwalifikowany per-
sonel.
• Przed rozpoczęciem czynności we wnętrzu urządzenia,
należy sprawdzić, czy wtyczka została wyłączona ze źródła
zasilania.
• Po ostatecznej inspekcji, spawarka jest podłączona do
źródła zasilania o napięciu zaznaczonym na przewodzie
zasilającym.

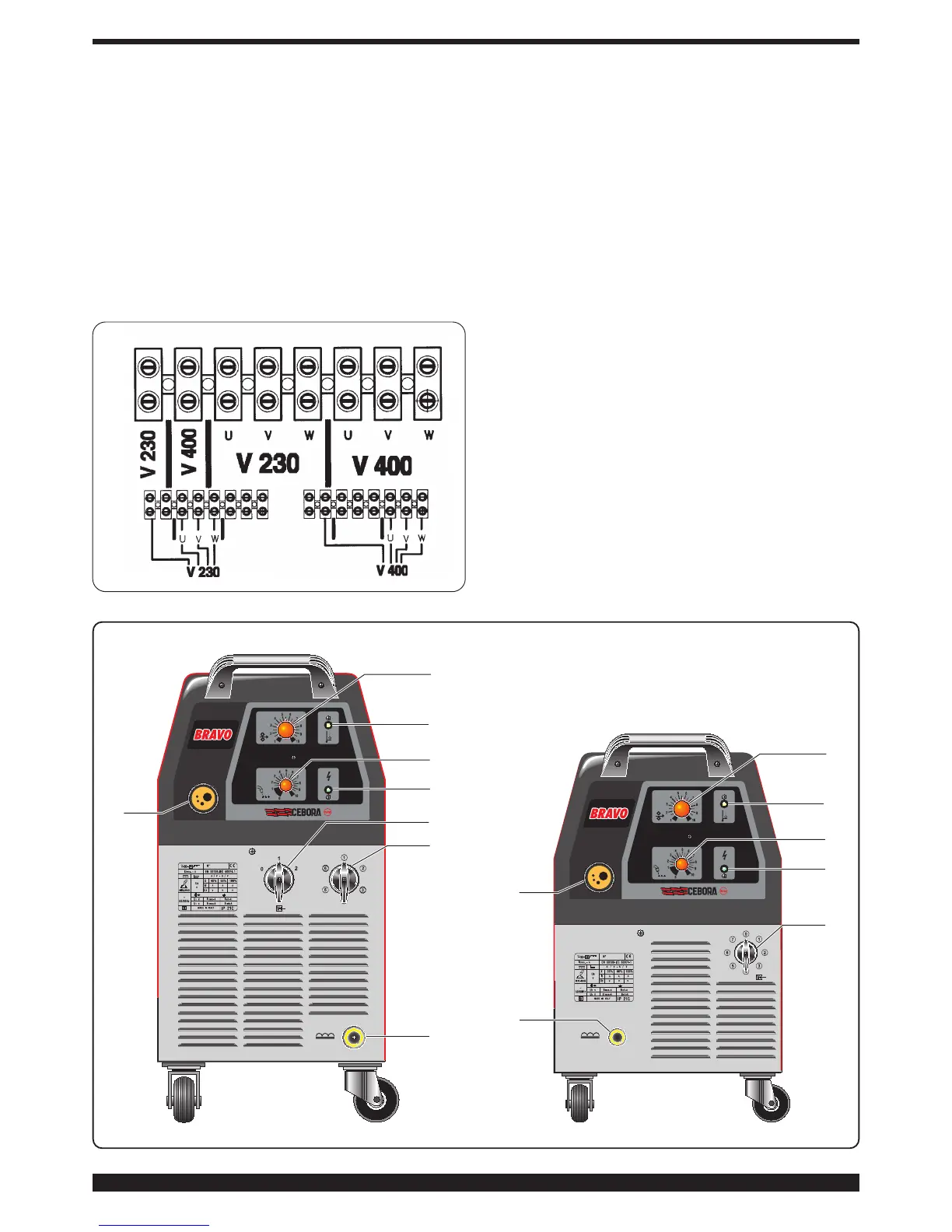

• Aby zmienić napięcie zasilania, należy zdjąć prawą
część panelu i zmienić połączenia na tablicy rozdziel-
czej, tak jak pokazano na rysunku.
• Napięcie zasilania nie może być zmieniane gdy jest
stosowanie jednofazowe źródło zasilania.
• Nie używać spawarki bez osłon ochronnych lub paneli
bocznych, ze względu na bezpieczeństwo, jak również w
celu niedopuszczenia do nieprawidłowego chłodzenia
części wewnętrznych urządzenia.
• Podłączyć wtyczkę do kabla zasilającego, właściwą dla
danego prądu pobieranego.
• Połączyćżółto-zielony przewód do zacisku uziemiającego.
3.3 POŁĄCZENIA ZEWNĘTRZNE
3.3.1 Podłączanie zacisku masy.
• Podłączyć przewód uziemiający terminala do zacisku spa-
warki, natomiast zacisk uziemiający do obrabianego mate-
riału.
3.3.2 Umiejscowienie butli z gazem i podłączenie prze-
wodów gazu
• Umieścić butlę z gazem w oprawce spawarki, przy użyciu
zacisków przymocować ją do tylnego panelu urządzenia.
• Butla z gazem nie może być wyższa niż 1.65m (do Art.
590-591-593) oraz 1m (do Art. 574-575).
• Zaciski butli należy poddawać okresowym przeglądom, w
razie potrzeby wymienić.
• Butla z gazem musi być wyposażona w regulator ciśnienia
oraz zawór regulacji przepływu.
• Tylko po właściwym umieszczeniu butli z gazem można
połączyć wyjściowy przewód gazowy tylnego panelu z regu-
latorem ciśnienia.
• Ustawić przepływ gazu na wartość 10/12 litrów/minut
ę.
rys.3
D
C
A
B
E
F
G
H
D
C
A
B
E
G
H
rys. 2
