3 HU
SZERELÉS
HU
1.5 VOLT-AMPER JELLEMZŐK
A Volt-Amper jellemzők a legnagyobb hegesztő készülék legma-
gasabb kilépő áramerősségét és feszültségét ábrázolják (tekintse
meg az XVI - XVII. oldalt!).
2.0 SZERELÉS
FONTOS: A CSATLAKOZTATÁS, AZ ELŐKÉSZÍTÉS, ILLETVE
A BERENDEZÉS HASZNÁLATA ELŐTT OLVASSA EL A BIZ-
TONSÁGI INTÉZKEDÉSEKET!
2.1 A GÉP SZERELÉSE

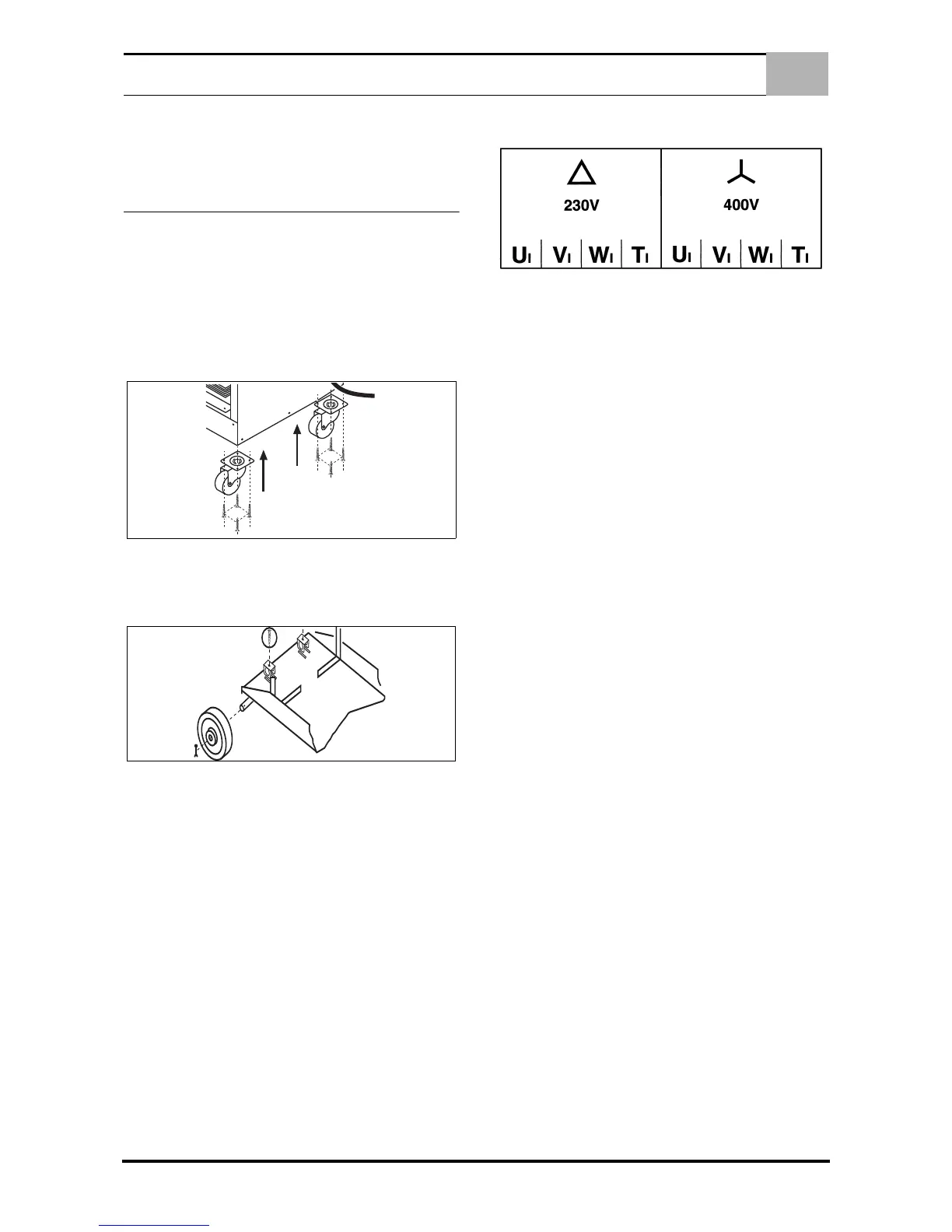

1. A gép szereléséhez csomagolja ki a gépet és alkatrészeit!
2. A gépet hagyja a fa raklapon (ha azon volt), vagy a füles csa-
varok felszerelése után emelje fel. 13-as kulccsal csavarja le
alul az első panelről a 8 csavart (négy balra és négy jobbra),
szerelje ide fel az elfordítható kormányozható kerekeket,
majd a csavarokat újra húzza meg!
3. Szerelje le a két raklapot tartó csavart, melyek a gázpalack
támasztóján találhatók!
4. Könnyedén emelje meg a gép hátsó részét, hogy el tudja for-
dítani a raklapot és így szabadítsa fel a hátsó részét!
5. A futóműről szerelje le a csavarokat és folytassa a merev ke-
rekek szerelését!
6. Szerelje fel a fogantyúkat!
7. Csomagolja ki a továbbító állványát, és az állványra helyez-
ze el a hegesztő készüléket. Győződjön meg róla, hogy a két
berendezés össze van-e kapcsolva!
8. A generátoron, fent középen található négy csavar segíts-
égével szerelje fel a dróttovábbító készletet!
9. Csatlakoztassa a többpólusú dugaszt a fővezetékre, a gene-
rátor vonatkozó aljzataiba!
2.2 TÁPLÁLÁS FORRÁSÁNAK CSATLAKOZTATÁSA A
FŐ ELEKTROMOS VEZETÉKRE
HA A TÁPLÁLÁS FORRÁSA HEGESZTÉS ALATT KIKAP-
CSOL, ENNEK A BERENDEZÉS SÚLYOS MEGRONGÁLÓDÁ-
SA LEHET A KÖVETKEZMÉNYE.
1. Ellenőrizze, hogy az elektromos aljzat olyan biztosítékkal
van-e szerelve, amilyen a paraméter címkén van megjelölve!
2. Az aljzat csatlakoztatása előtt ellenőrizze, hogy az elektro-
mos elosztás feszültsége megfelel-e a követelt táplálásnak,
hogy megelőzhető legyen a generátor károsodása!
3. A háromfázisú hegesztő készülékek gyárilag 400 V táplálá-
sra vannak beállítva.
4. Ha a feszültséget módosítani kell, nyissa fel a gépet, és a
csatlakoztatást módosítsa szükség szerint.
2.3 A TÁPLÁLÓ FORRÁS KEZELÉSE ÉS SZÁLLÍTÁSA
A MUNKAVÁLLALÓ BIZTONSÁGA: ARCVÉDŐ HEGESZTŐ
PAJZS - KESZTYŰ – MAGAS SZÁRÚ CIPŐ
A gépet fel lehet emelni, át lehet helyezni, és egyszerűen kezelni,
azonban a következő utasításokat mindig be kell tartani:
1. Ne emelje a fogónál fogva!
2. A táplálás forrása és kiegészítőinek emelése, illetve használ-
ata előtt mindig kapcsolja le az áramellátásról!
3. A berendezést ne húzza, vontassa vagy emelje a kábeleknél
fogva!
A gép felemelésére használjon arra alkalmas nylon szíjakat,
ügyeljen az emelési készletre! Ha szükséges, kapcsolja le és
kétszerre emeljen fel mindent!
A 250A, 300A és 350A modellek
Ezeket a gépeket úgy tudja emelni, hogy arra alkalmas nylon szíjj-
al alulról felfogja; fordítson figyelmet a vontató készletre! Ha
szükséges, kapcsolja őket szét pontosan két emelésre!
A 450A modellek
Ezeket a gépeket a speciális füles csavaroknál fogva emelje, me-
lyek a szállítmány részét képezték.
2.4 HELY KIVÁLASZTÁSA
Olyan helyen, ahol benzin vagy más illanó folyadék van jelen, kül-
önleges szerelés szükséges. A berendezés elhelyezésénél bizto-
sítsa, hogy a következő utasítások be legyenek tartva:
1. 1. A munkavállalók problémamentesen férjenek hozzá a ve-
zérléshez és a berendezés csatlakoztatásához!
2. 2. A szükséges teljesítmény meghatározására használja a
teljesítmény címkét!
3. 3. A berendezést ne helyezze korlátozott vagy zárt helyekre!
Az energiaforrás szellőztetésének biztosítása rendkívül fon-
tos! Kerülje a poros vagy szennyezett helyeket, ahol a rend-
szer port vagy más tárgyakat szívhatna fel!
4. 4. A berendezés (beleértve a csatlakoztató vezetéket) nem
akadályozhatja a folyosókat vagy más személyek munka-
végzését!
5. 5. Biztosítsa az energiaforrás helyzetét leesés vagy felfordu-
lás ellen! Ha a berendezés fej felett került elhelyezésre, for-
dítson figyelmet a leesés veszélyére!
2.5 A GÁZTARTÁLY BIZTONSÁGOS FELSZERELÉSE
1. A gáztartályt helyezze a hegesztő gép hátsó részére, és biz-
tosítsa az ott lévő lánccal!
2. Csavarozza fel a nyomásszabályozót a gáztartályra!
3. Csatlakoztassa a fővezetékből kijövő csövet a szabályoz-
óhoz!
4. Állítsa a legkisebb értékre a kilépést a nyomásszabályozón!
5. Lassan nyissa ki a gáztartály szelepét!
2.6 TEKERCS FELSZERELÉSE A DRÓTTAL
1. Illessze fel a drótot tartalmazó tekercset a műanyag tüskére
úgy, hogy együtt forogjanak!
2. Állítsa be a tekercs fékét a középanyával úgy, hogy a dob
könnyen forogjon (némely orsón a beállító anyát nem látni,
de elérhető az ütköző nyelvének kihúzása után)!
3. Nyissa fel a dróttovábbító egység felső hídját!
