4 HU
ALSÓ PANEL KEZELŐINEK LEÍRÁSA
HU
4. Ellenőrizze, hogy a görgők megfelelő átmérőjűek-e, ha nem,
akkor cserélje ki őket!
5. A drótot a végén egyenesítse ki, és vágjon le belőle!
6. Fűzze át a drótot a két alsó görgőn, és illessze be az égő csatlakoz-
tató csövébe addig, amíg nem halad át rajta kb. 10 cm kifelé!
7. Zárja le a felső hidat a dróttovábbító egységén és ellenőrizz-
e, hogy a drót az adott barázdában helyezkedik-e el!
8. Csatlakoztassa az égőt és a részt a kiálló dróttal, illessze be
a foglalatba, megfigyelve, hogy a vezető cövekek beillesz-
kedtek-e fészkükbe, és a csatlakoztatás anyája teljesen meg
van-e húzva!
2.7 BEKAPCSOLÁS
1. Kapcsolja be a gépet! (11. utalás, - Ábra 1 Oldal 4.,23.1 uta-
lás - Ábra 2 Oldal 4., - Ábra 3 Oldal 4.)
2. A főkapcsolót kapcsolja közép helyzetbe (23. utalás, - Ábra
1 Oldal 4., - Ábra 2 Oldal 4., - Ábra 3 Oldal 4.)
3. Az égőről szerelje le a fúvókát és a drótvezetőt, nyomja le a bil-
lentyűt, (8. utalás, ) - Ábra 4 Oldal 5.és a drótot nyomja befelé,
amíg átmegy az égő első részén! A drót égőn keresztül tolás-
ánál használja a kézi forgató kereket annak az erőnek a beállítá-
sára, melyet a nyomógörgő vált ki az adagoló görgőre. A
beállításnak biztosítania kell, hogy a hegesztő drót folyamato-
san, átcsúszás és deformálódás nélkül lesz továbbítva a görg-
őkön. Az égőt erősítse a vonatkozó drótvezetéshez, mely a
felhasznált drót szerint került kiválasztásra!
4. Biztosítsa a drótvezető csövet, ellenőrizze, hogy az átmérő
megfelel-e a felhasznált dróthoz!
5. A fúvókát illessze vissza!
6. Nyissa ki a gázhenger szelepét!
7. A hegesztett tárgyra csatlakoztassa a földelő kapcsot, rozs-
da-, festék-, zsiradék-, vagy műanyagmentes helyre!

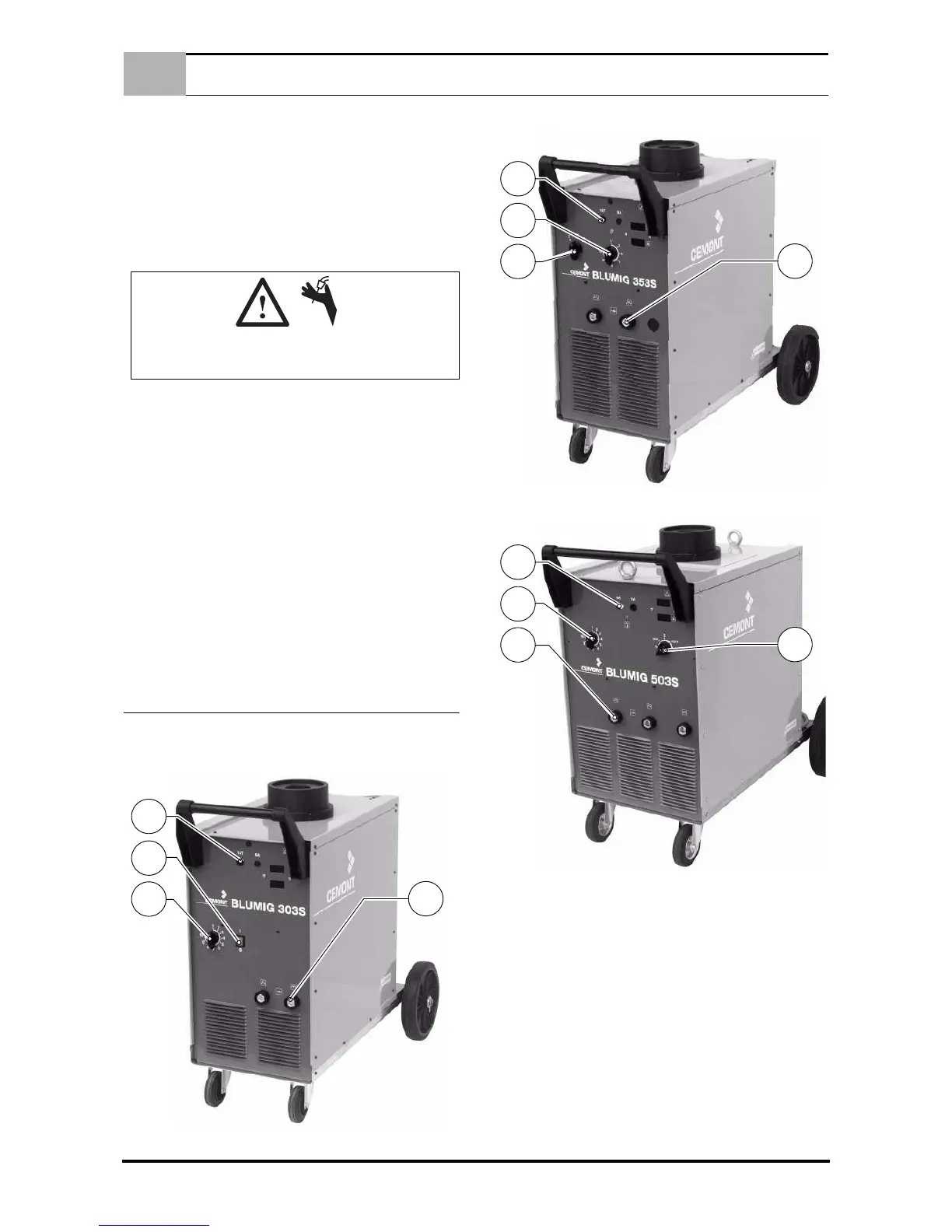

3.0 ALSÓ PANEL KEZELŐINEK LEÍRÁSA
3.1 ELSŐ PANELE
Ábra 1.
Ábra 2.
Ábra 3.
11 - Főkapcsoló (Mod. 250A)
12 - A földelő kábel csatlakoztatója
23 - Hegesztési feszültség lépéskapcsolója.
23.1 - Főkapcsoló és a szabályozás lépéskapcsolója
70 - Dróttovábbító védőbiztosítéka
