8. Podłączyć palnik i włożyć część z wystającym drutem do obe-
jmy, sprawdzając, czy drążki sterujące odpowiednio weszły w
gniazda i czy nakrętka zacisku jest całkowicie dociągnięta.
2.7 WŁĄCZENIE
1. Włączyć urządzenie (Odsyłacz 11 - Rys. 1 strona
4.,Odsyłacz 23.1 - Rys. 2 strona 4., - Rys. 3 strona 4.)
2. Wyłącznik główny przełączyć w położenie środkowe (Odsyłacz
23 - Rys. 1 strona 4., - Rys. 2 strona 4., - Rys. 3 strona 4.).
3. Z palnika zdemontować dyszę i rurkę prowadzenia drutu,
wcisnąć przycisk (Odsyłacz 8 - Rys. 4 strona 5.) i wsuwać
drut aż przejdzie przez przednią część palnika. Przy przesu-
waniu drutu przez palnik należy użyć ręcznego pokrętła w
celu ustawienia siły, którą wywołuje wałek drutu na podajnik
drutu. Ustawienie musi zapewnić, że drut spawalniczy będzie
się przesuwać płynnie bez poślizgów na wałkach i bez zniek-
ształceń. Palnik zamocować do odpowiedniej prowadnicy
drutu wybranej w zależności od użytego drutu.
4. Zabezpieczyć rurkę prowadzenia drutu i sprawdzić, czy
średnica odpowiada zastosowanemu drutu.
5. Dyszę założyć z powrotem.
6. Otworzyć zawór gazu.
7. Na spawanym przedmiocie w miejscu bez rdzy, lakieru,
tłuszczu czy powłoki plastikowej zapiąć zacisk uziemiający.
3.0 OPIS ELEMENTÓW STEROWANIA PANELU
PRZEDNIEGO
3.1 PANEL PRZEDNI

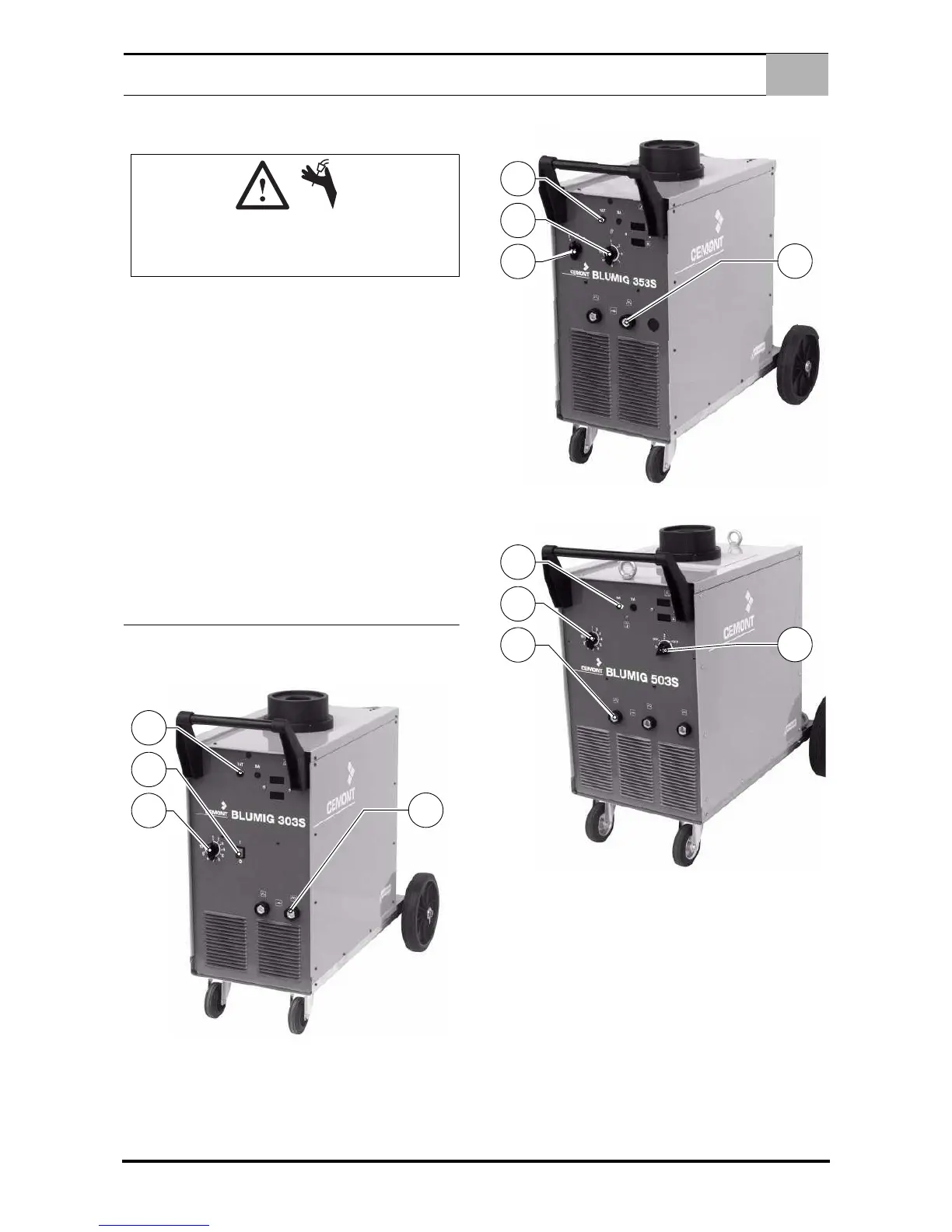

Rysunek 1.
Rysunek 2.
Rysunek 3.
11 - Wyłącznik główny (Mod 250A)
12 - Złączka kabla uziemiającego
23 - Przełącznik skokowy napięcia spawania
23.1 - Wyłącznik główny i skokowy przełącznik regulacyjny
70 - Bezpiecznik ochronny podajnika drutu
