Connessioni idrauliche
ARIANEXT COMPACT
Raccordi idarulici
Unità interna 1 Zona
• Connettere l’unità esterna all’unità interna 1 Zona nei punti A e B indicati in fi gura. Attenzione alla direzione di inserimento.
• Connettere l’impianto di riscaldamento all’unità interna 1 Zona nei punti C e D indicati in fi gura.
• Connettere i tubi di riempimento dell’impianto.
• Connettere le valvole di sicurezza e di scarico dell’unità interna con i tubi in silicone forniti.
• Connettere le valvole di scarico dell’unità esterna con dei tubi in gomma, evitando che le sonde di temperatura vengano danneggiate.
• Connettere un kit antigelo (opzionale) al fi ne di preservare l’integrità dell’unità esterna in caso di shock elettrico dovuto a varie causa (es. gelo)
Unità interna 2 Zone
Procedere come indicato per l’Unità Interna 1 Zona, poi connettere la seconda zona di riscaldamento nei punti E ed F indicati in fi gura.
IN
OUT
Pressione disponibile
A seconda del modello di unità interna scelto, 1 zona o 2 zone, le pressioni disponibili vanno gestite differentemente. In entrambi i casi, le curve
indicate tengono in conto anche le perdite di carico attribuibili all’unità esterna. In questo modo è necessario calcolare e confrontare esclusiva-
mente le perdite di carico dell’intero circuito per verifi care che l’installazione sia stata effettuata correttamente.
I campi di portata per un delta T compreso tra 5 e 7 °C in funzione della taglia di unità esterna scelta sono rappresentati in grassetto sulle curve
(grafi ci 1 e 2).
Unità interna 1 zona
Il circuito idraulico dell’unità esterna e quello dell’impianto di riscaldamento sono collegati in serie.
Per ottenere la perdita di carico totale dell’impianto, sommare le perdite di carico tra l’unità esterna, l’unità interna e l’impianto di riscaldamento.
Per il dimensionamento fare riferimento al grafi co 1. Si raccomanda di minimizzare la distanza tra unità esterna e interna.
E’ possibile installare un circolatore supplementare qualora quello del modulo risultasse insuffi ciente. Per i collegamenti elettrici consultare il para-
grafo «Circuito elettrico».
Unità interna 2 zone
Questa unità dispone di un separatore idraulico. Per il dimensionamento delle connessioni idrauliche tra unità esterna e unità interna, fare riferi-
mento al grafi co 2.
Per il dimensionamento dell’impianto di riscaldamento relativo alle zone 1 e 2, fare riferimento al grafi co 3.

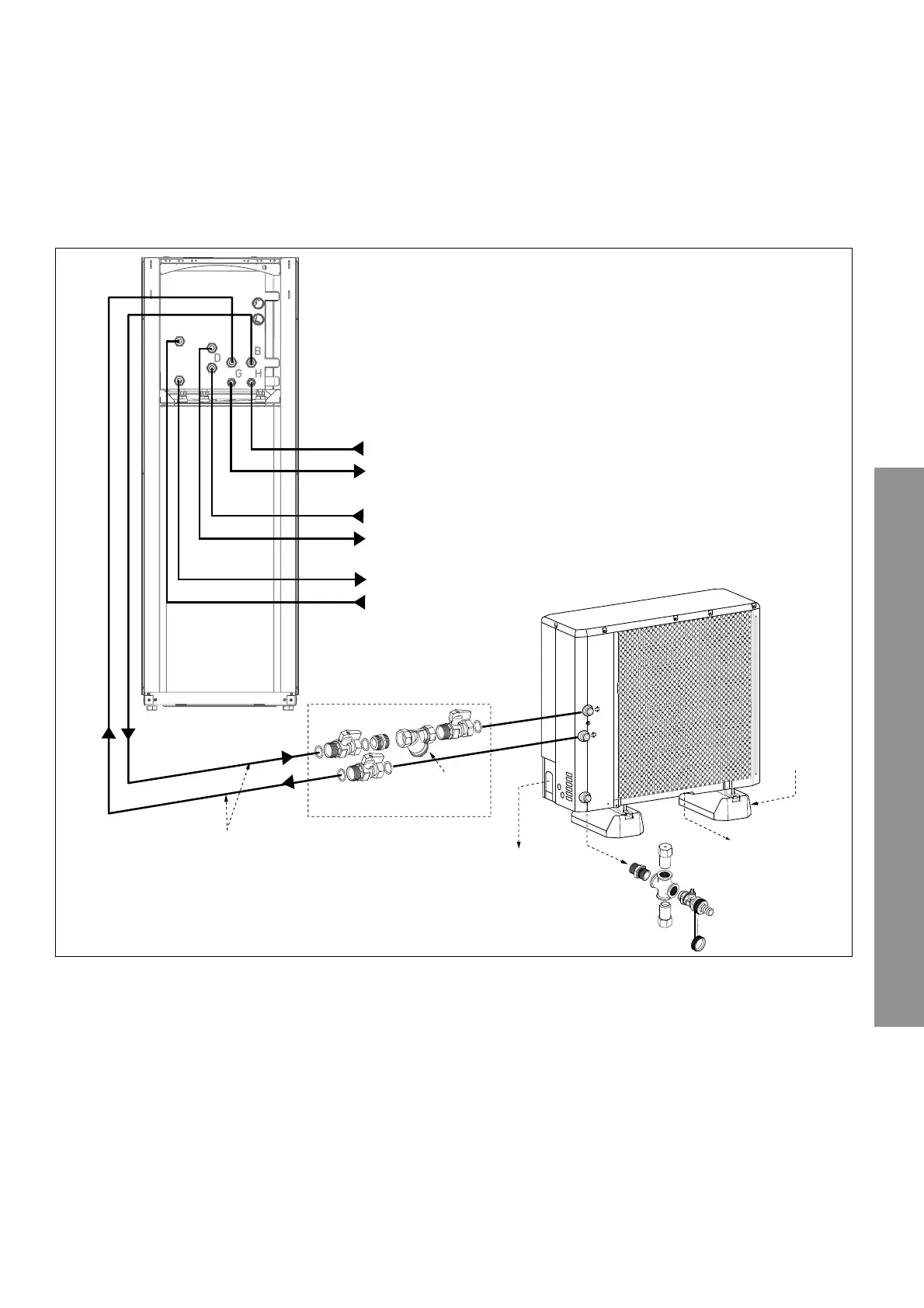

Unità Interna FSP
Ritorno Zona 1
Ingresso acqua fredda
Uscita acqua calda sanitaria
Filtro
Kit valvole (opzionale)
Ritorno Zona 2
Mandata Zona 1
Mandata Zona 2
Kit tubi fl essibili (opzionale)
Kit
Antivibrazione
(opzionale)
Scarico valvola di sicurezza 3 bar
Kit antigelo
(opzionale)
Scarico condensa
