CHAFFOTEAUX ARIANEXT COMPACT - Vista Dinsieme

40
Installazione dell’unità interna
ARIANEXT COMPACT

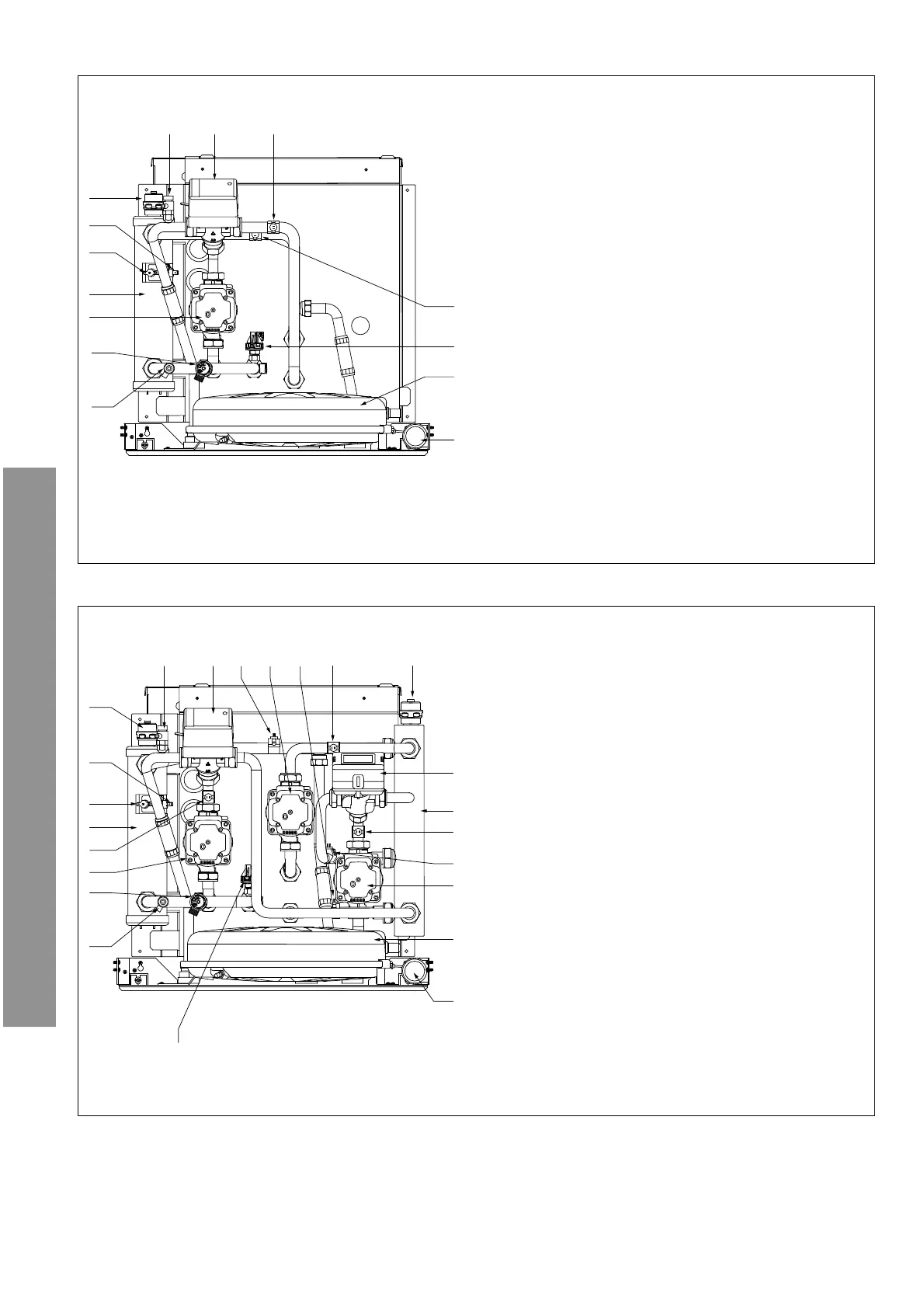

Vista globale FSP 1 ZONA
Vista globale FSP 2 ZONA
1
13
14
2
3
11
10
12
4
5
7
6
9 8
1
23
21
22
2
3
16
1718 13 121415
4
9
10
7
6
11
5
8
19
20
1. Circolatore
2. Valvola di sicurezza 3 bar
3. Valvola di scarico
4. Pressostato
5. Manometro
6. Vaso espansione
7. Circolatore modulante Zona 2
8. Sonda di temperatura ritorno zona 2
9. Sonda di temperatura mandata zona 2
10. Separatore idraulico
11. Valvola miscelatrice
12. Degasatore automatico
13. Sonda di temperatura mandata zona 1
14. Sonda di temperatura ritorno zona 1
15. Circolatore modulante Zona 1
16. Sonda di temperatura mandata all’impianto
di riscaldamento
17. Valvola deviatrice
18. Valvola di scarico
19. Degasatore automatico
20. Termostato di sicurezza a riarmo automatico
21. Termostato di sicurezza a riarmo manuale
22. Resistenza di back-up per riscaldamento (2 kW + 2kW)
23. Sonda di temperatura ritorno dall’impianto
di riscaldamento
1. Circolatore
2. Valvola di sicurezza 3 bar
3. Valvola di scarico
4. Manometro
5. Vaso espansione
6. Pressostato
7. Sonda di temperatura mandata all’impianto
di riscaldamento
8. Sonda di temperatura ritorno dall’impianto
di riscaldamento
9. Valvola deviatrice
10. Valvola di scarico
11. Degasatore automatico
12. Termostato di sicurezza a riarmo automatico
13. Termostato di sicurezza a riarmo manuale
14. Resistenza di back-up per riscaldamento
(2 kW + 2kW)
