59

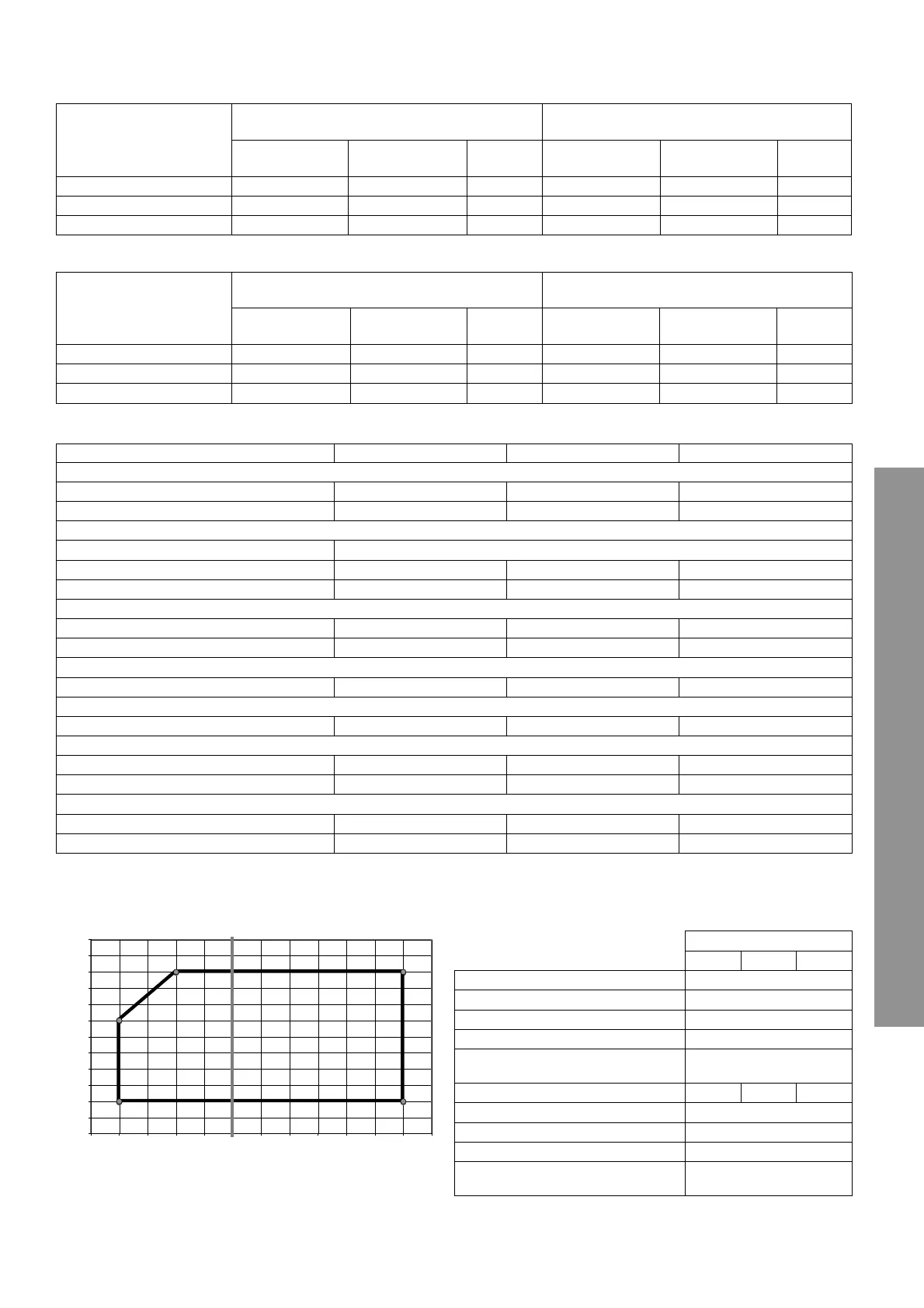

Caratteristiche tecniche
ARIANEXT COMPACT
Prestazioni termodinamiche dell’unità esterna
APPLICAZIONE 30/35
ARIANEXT
UNITÀ ESTERNA
Condizioni di temperatura °C
7/6_30/35°C
Condizioni di temperatura °C
-7/-8_ */35°C
Potenza nominale
kW
Potenza assorbita
kW
COP Potenza nominale
kW
Potenza assorbita
kW
COP
04 kW 4,08 0,99 4,12 2,78 1,19 2,34
06 kW 5,76 1,34 4,30 3,46 1,42 2,44
08 kW 7,16 1,80 3,98 4,16 1,96 2,12
APPLICAZIONE 40/45
ARIANEXT
UNITÀ ESTERNA
Condizioni di temperatura °C
7/6_30/35°C
Condizioni di temperatura °C
-7/-8_ */35°C
Potenza nominale
kW
Potenza assorbita
kW
COP Potenza nominale
kW
Potenza assorbita
kW
COP
04 kW 3,88 1,19 3,26 2,58 1,28 2,02
06 kW 5,76 1,88 3,06 3,46 1,62 2,14
08 kW 7,36 2,30 3,20 3,96 2,31 1,71
Dati tecnici dell’unità esterna
UNITÀ ESTERNA 04 kW UNITÀ ESTERNA06 kW UNITÀ ESTERNA 08 kW
Liquido refrigerante
Tipo R410A R410A R410A
Carica (1) (kg) 1,195 1,350 1,810
Compressore
Tipo Rotary DC Inverter Technology
Numero 1 1 1
Tipo di avviamento Progressivo Progressivo Progressivo
Condensatore
Tipo Scambiatore a piatsre Scambiatore a piatsre Scambiatore a piatsre
Numero 1 1 1
Evaporatore
Tipo Tubi alettati Tubi alettati Tubi alettati
Peso
Pesi alla spedizione (kg) 60,6 65,7 71,4
Campo di funzionamento
T° acqua riscaldamento min/max °C 20/60°C 20/60°C 20/60°C
T° aria esterna min/max -20/30°C -20/30°C -20/30°C
Idraulica
Volume d’acqua (l) 0,8 0,8 1,0
Pressione dell’acqua max ( kPa) 300 300 300
(1) Valori indicativi. Fare riferimento sempre al valore specifi co indicato sulla targa caratteristica dell’unità.
Limiti di funzionamento Prestazioni acqua calda sanitaria (ACS)
10
15
20
25
30
35
40
45
50
55
60
65
70
-25 -20 -15 -10 -5 0 5 10 15 20 25 30 35
B
A
A - Temperatura esterna dell’aria (°C)
B - Temperatura acqua in uscita (°C)
ARIANEXT EXTERNAL UNIT
04kW 06kW 08kW
Profi lo di riempimento secondo EN16147 XL
Temperatura programmata acqua calda sanitaria (°C )52
Tipo di funzionamento della Pompa di Calore Alternata
Volume nominale di stoccaggio (litri) 180
Certifi cazione performance ACS con o senza
resistenza elettrica
senza resistenza elettrica
Tempo di messa in temperatura (th) 2h13min 2h05min 2h02min
Potenza di riserva (Pes) (W) 45
Coeffi ciente di prestazione (COPDHW) 2,50
Temperatura di riferimento acqua calda ('wh) (°C) 53,0
Volume massimo acqua calda disponibile
(VMAX) (litri)
240
