CHAFFOTEAUX ARIANEXT COMPACT - Dimensions; Démontage du Panneau Avant

9
Installation de l’unité intérieure
ARIANEXT COMPACT
A
B
G
H
C
D
E
F
144
268
343
418
1367
1219
1342 1267
1287 1212
598
609
1683
18

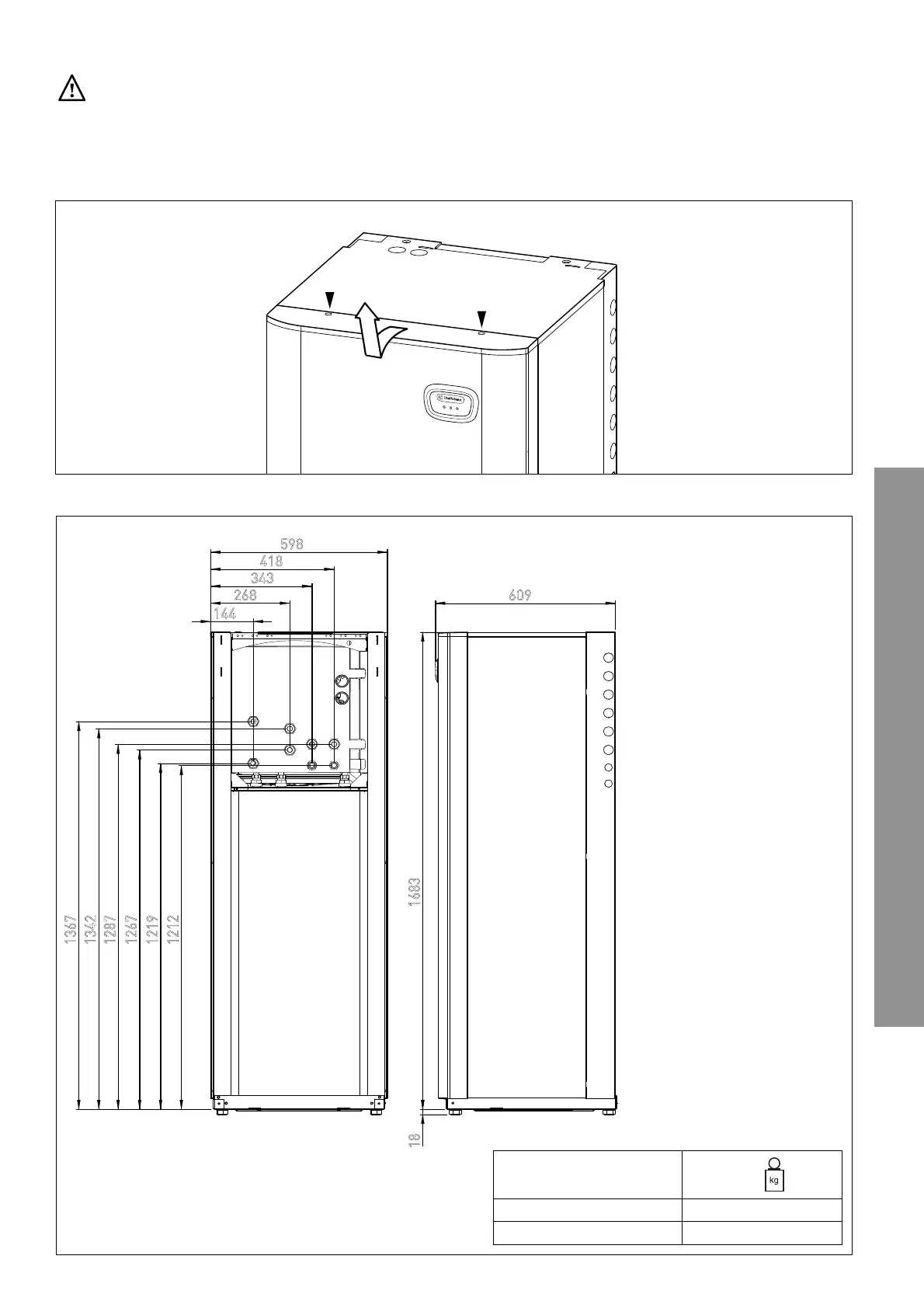

Dimensions et poids
ARIANEXT FSP 1 Zone
A. Eau chaude venant de l’unité
extérieure G1“M
B. Eau froide allant vers l’unité
extérieure G1“M
C. Départ eau chaude Zone 1 G1“M
D. Retour eau froide Zone 1 G1“M
G. Sortie eau chaude sanitarie
G¾”M
H. Entrèe eau froide sanitarie G¾”M
ARIANEXT FSP 2 Zones
A. Eau chaude venant de l’unité
extérieure G1“M
B. Eau froide allant vers l’unité
extérieure G1“M
C. Départ eau chaude Zone 1 G1“M
D. Retour eau froide Zone 1 G1“M
E. Départ eau chaude Zone 2 G1“M
F. Retour eau froide Zone 2 G1“M
G. Sortie eau chaude sanitarie
G¾”M
H. Entrèe eau froide sanitarie G¾”M
ARIANEXT FSP
Kg
1 ZONE 120
2 ZONES 130
Démontage du panneau avant
Attention
Avant toute intervention dans l’unité interieur, couper l’alimentation
électrique.
Pour accéder à l’intérieur de l’unité dévisser les deux vis «A» du pan-
neau frontal, tirer le panneau vers l’avant et le décrocher.
A
A
