10
Installation de l’unité intérieure
ARIANEXT COMPACT

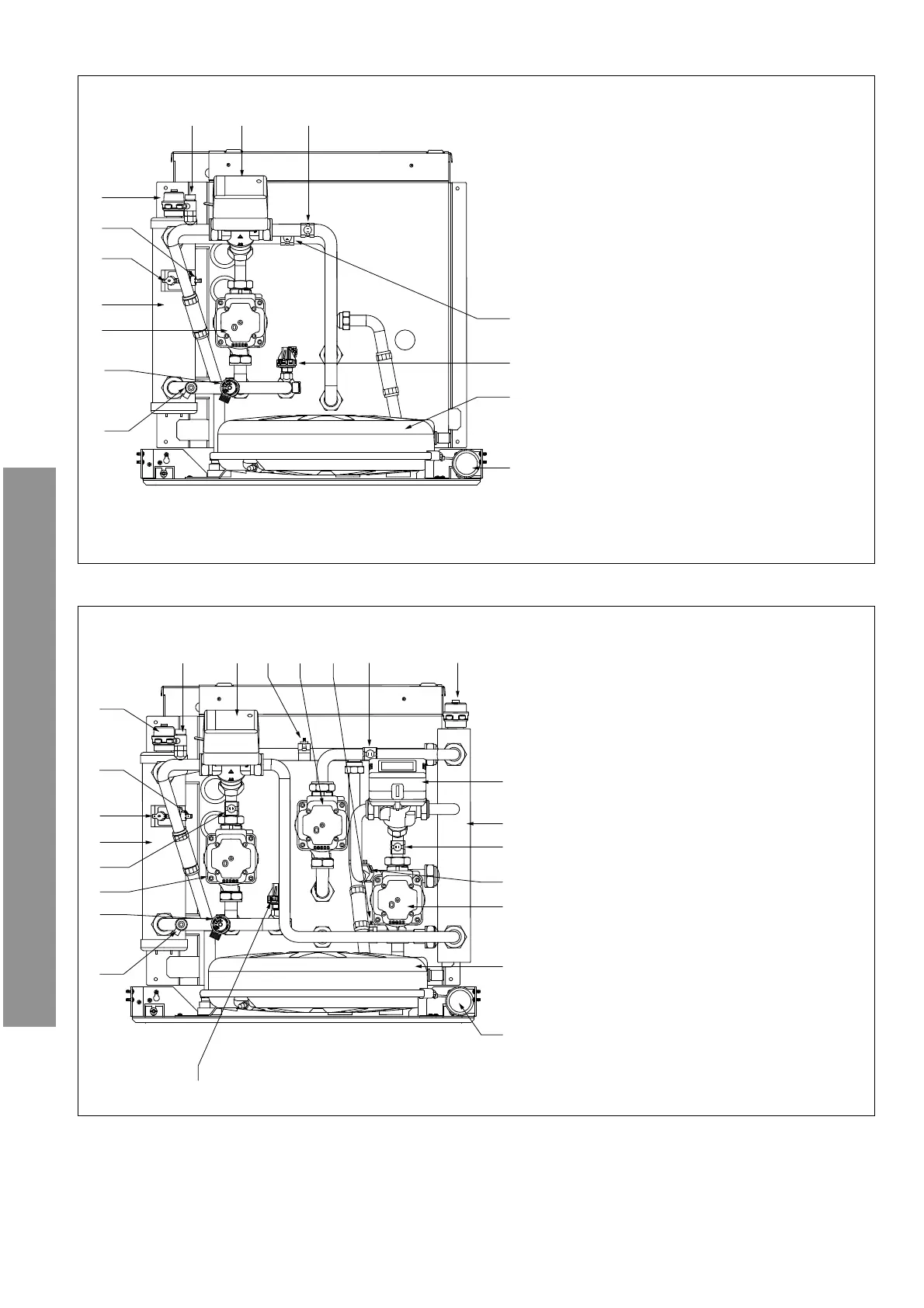

Vue FSP 1 ZONE
Vue FSP 2 ZONES
1
13
14
2
3
11
10
12
4
5
7
6
9 8
1
23
21
22
2
3
16
1718 13 121415
4
9
10
7
6
11
5
8
19
20
1. Circulateur
2. Vanne 3 bars
3. Purgeur manuel
4. Pressostat
5. Manomètre
6. Vase d’expansion
7. Circulateur modulant Zone 2
8. Thermistance retour Zone 2
9. Thermistance départ Zone 2
10. Séparateur hydraulique
11. Vanne de mélange
12. Dégazeur automatique
13. Thermistance départ Zone 1
14. Thermistance retour Zone 1
15. Circulateur modulant Zone 1
16. Thermistance départ chauffage
17. Vanne de derivation
18. Purgeur manuel
19. Dégazeur automatique
20. Sécurité automatique
21. Sécurité manuelle
22. Résistance appoint chauffage (2 kW + 2kW)
23. Thermistance retour chauffage
1. Circulateur
2. Vanne 3 bars
3. Purgeur manuel
4. Manomètre
5. Vase d’expansion
6. Pressostat
7. Thermistance départ chauffage
8. Thermistance retour chauffage
9. Vanne derivation
10. Purgeur manuel
11. Dégazeur automatique
12. Sécurité automatique
13. Sécurité manuelle
14. Résistance appoint chauffage ( 2 kW + 2 kW)
