Installazione dell’unità interna
ARIANEXT COMPACT

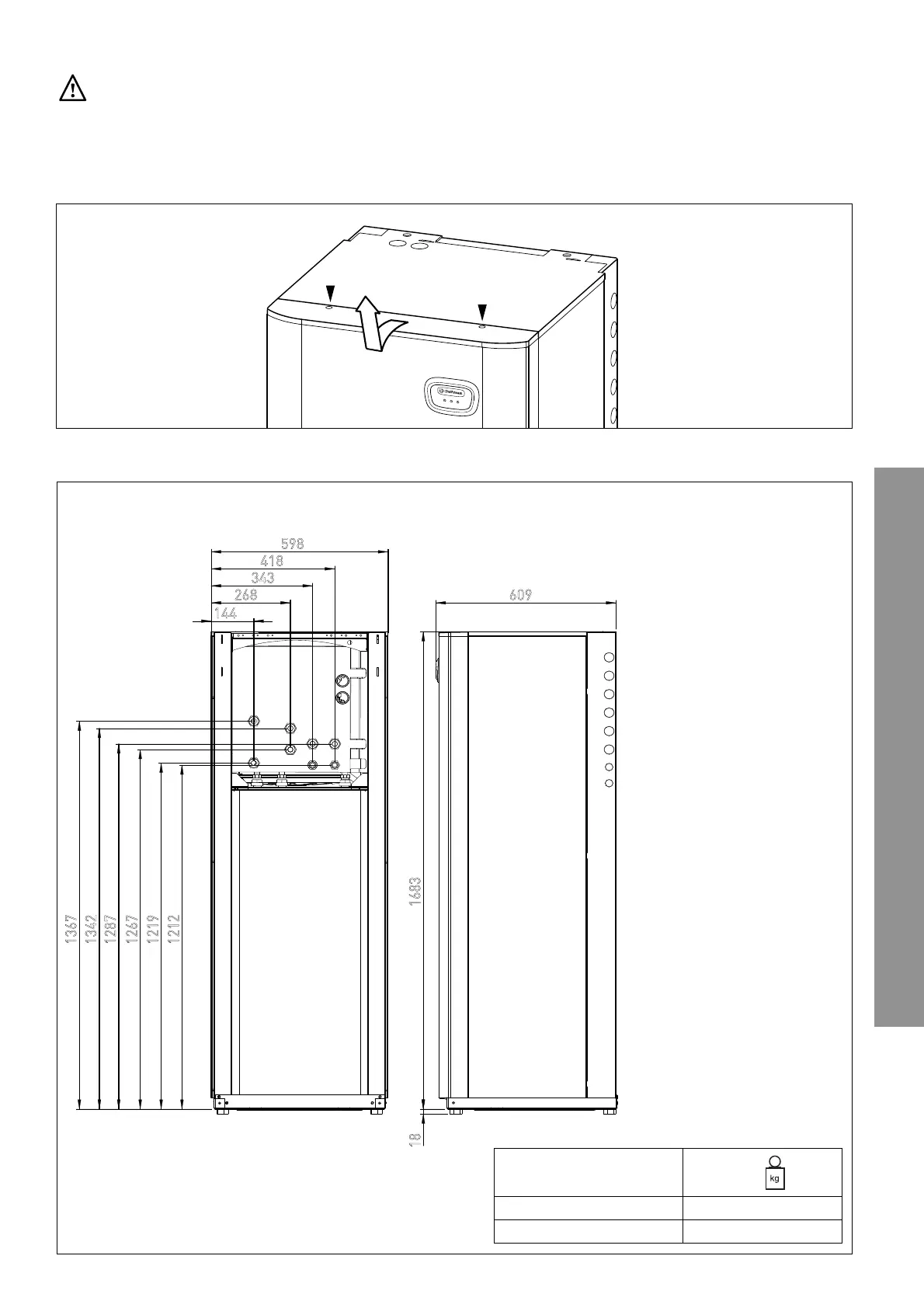

Dimensioni e Pesi
ARIANEXT FSP 1 ZONA
A. Mandata acqua calda dall’unità
esterna G 1” M
B. Ritorno acqua fredda verso
l’unità esterna G 1” M
C. Mandata acqua calda verso
l’impianto G 1” M
D. Ritorno acqua fredda dall’im-
pianto G 1” M
G. Uscita acqua calda sanitaria
G¾”M
H. Ingresso acqua fredda sanitaria
G¾”M
ARIANEXT FSP 2 ZONE
A. Mandata acqua calda dall’unità
esterna G 1” M
B. Ritorno acqua fredda verso
l’unità esterna G 1” M
C. Mandata acqua calda verso
l’impianto ZONA 1 G 1” M
D. Ritorno acqua fredda
dall’impianto ZONA 1 G 1” M
E. Mandata acqua calda verso
l’impianto ZONA 2 G 1” M
F. Ritorno acqua fredda
dall’impianto ZONA 2 G 1” M
G. Uscita acqua calda sanitaria
G¾”M
H. Ingresso acqua fredda sanitaria
G¾”M
A
B
G
H
C
D
E
F
144
268
343
418
1367
1219
1342 1267
1287 1212
598
609
1683
18
ARIANEXT FSP
Kg
1 ZONE 120
2 ZONES 130
A
A
Rimozione del pannello frontale
Attenzione
Prima di effettuare qualsiasi intervento all’interno dell’unità, scollegare
l’alimentazione.
Per accedere all’interno dell’unità, svitare le due viti «A» poste sul pan-
nello frontale, tirare il pannello in avanti e sollevarlo.
