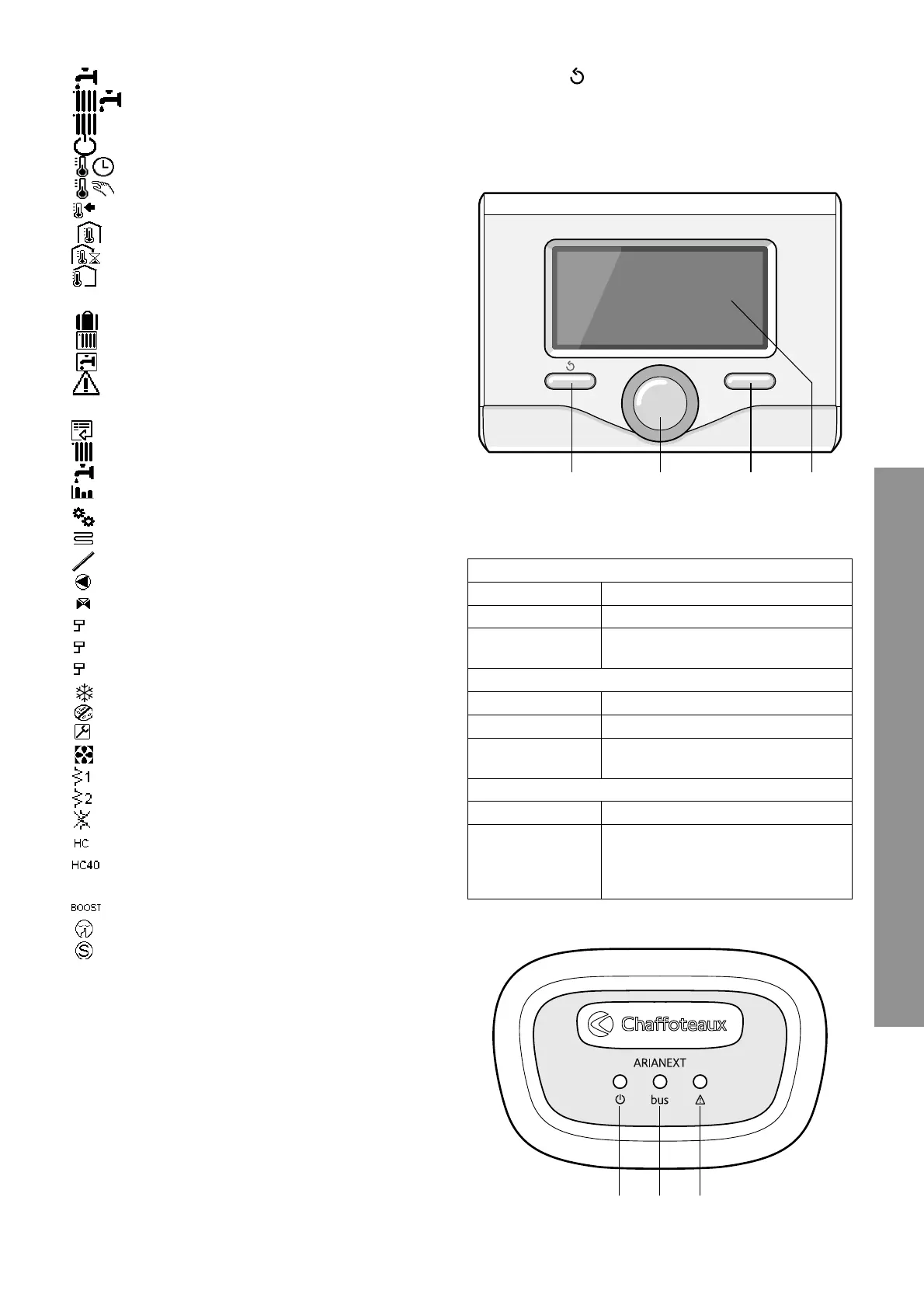

CHAFFOTEAUX ARIANEXT COMPACT - Indications des LED

17
Mise en route
ARIANEXT COMPACT
Indications des LED
LED BLEUE (1)
Lumière éteinte Alimentation électrique OFF.
Lumière fi xe Alimentation électrique ON.
Lumière clignotante Alimentée ON, carte en mode de fonc-
tionnement manuel.
LED BLEUE (2)
Lumière éteinte Communication Bus absente ou pas-OK.
Lumière fi xe Communication Bus présente.
Lumière clignotante Analyse ou initialisation de la communica-
tion Bus.
LED ROUGE (3)
Lumière éteinte Aucune erreur de fonctionnement.
Lumière fi xe Présence d’au moins un problème de fonc-
tionnement.
La nature du défaut sera indiquée sur
l’interface du système.
Légende symboles affi cheur :
- (
) Été
- (
) Hiver
- (
) Chauffage uniquement
- (
) OFF système éteint
- (
) Chauffage programmé
- (
) Chauffage manuel
- (
) Température ambiante désirée
- (
) Température ambiante détectée
- (
) Température ambiante désirée dérogation
- (
) Température extérieure
- (SRA) Fonction SRA activée
- (
) Fonction VACANCES activée
- (
) Chauffage activé
- (
) ECS activée
- (
) Signalement d’erreur
- (CONFORT) Fonction confort activée
- (
) Menu complet
- (
) Réglages chauffage
- (
) Réglages ECS
- (
) Performances énergétique
- (
) Langue, date et écran
- (
) Chauffage au sol
- (
) Collecteur solaire
- (
) Circulateur
- (
) Vanne déviatrice
- (
S2) Sonde ballon basse
- (
S3) Sonde ballon haute
- (
S4) Thermostat chauffage au sol
- (
) Fonction hors gel
- (
) Fonction anti-bactérie
- (
) Dispositif à confi gurer
- (
) Pompe à chaleur
- (
) Résistance 1
- (
) Résistance 2
- (
) Résistance exclue
- (
) Production ECS en heures creuses
- (
) Production ECS en heures creuses et maintien à 40°C
en heures pleines
- (
) BOOST
- (
) Mode réduit PAC
- (
) Fonctions spéciales
OK
1
1
2
2
3
3
4
Touches et Affi cheur :
1. touche Retour
(affi chage précédent)
2. bouton
3. touche
OK
(confi rmer l’opération ou accéder au menu principal)
4. AFFICHEUR
