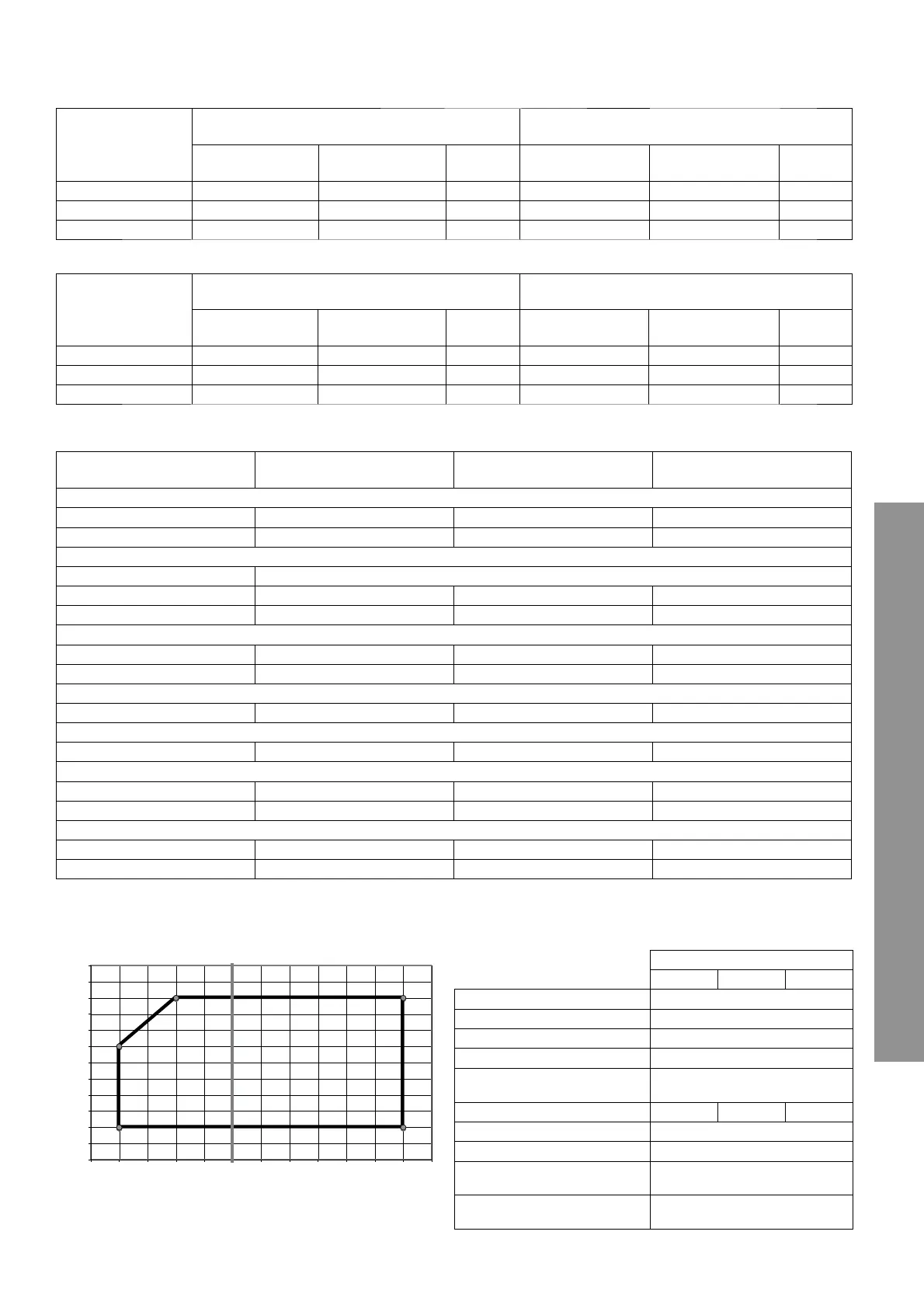

Caractéristiques techniques
ARIANEXT COMPACT
Performances Thermodynamiques de l’unité extérieure
APPLICATION 30/35
ARIANEXT
EXTERNAL UNIT
Conditions de température °C
7/6_30/35°C
Conditions de température °C
-7/-8_ */35°C
Puissance calorifi que
en kW
Puissance absorbée
en kW
COP Puissance calorifi que
en kW
Puissance absorbée
en kW
COP
04 kW 4,08 0,99 4,12 2,78 1,19 2,34
06 kW 5,76 1,34 4,30 3,46 1,42 2,44
08 kW 7,16 1,80 3,98 4,16 1,96 2,12
APPLICATION 40/45
ARIANEXT
EXTERNAL UNIT
Conditions de température °C
7/6_40/45°C
Conditions de température °C
-7/-8_ */45°C
Puissance calorifi que
en kW
Puissance absorbée
en kW
COP Puissance calorifi que
en kW
Puissance absorbée
en kW
COP
04 kW 3,88 1,19 3,26 2,58 1,28 2,02
06 kW 5,76 1,88 3,06 3,46 1,62 2,14
08 kW 7,36 2,30 3,20 3,96 2,31 1,71
Données techniques de l’unité extérieure
ARIANEXT EXTERNAL UNIT
04 kW
ARIANEXT EXTERNAL UNIT
06 kW
ARIANEXT EXTERNAL UNIT
08 kW
Réfrigérant
Type R410A R410A R410A
Charge (1) (kg) 1,195 1,350 1,810
Compresseur
Type Rotary DC Inverter Technology
Nombre 1 1 1
Type de démarrage Progressif Progressif Progressif
Condenseur
Type Echangeur à plaques Echangeur à plaques Echangeur à plaques
Nombre 1 1 1
Evaporateur
Type Tubes ailettés Tubes ailettés Tubes ailettés
Poids
Poids (kg) 60,6 65,7 71,4
Plage de fonctionnement
T° eau chauffage min/max °C 20/60°C 20/60°C 20/60°C
T° air extérieur min/max °C -20/30°C -20/30°C -20/30°C
Hydraulique
Volume d’eau (l) 0,8 0,8 1,0
Pression d’eau maximum ( kPa) 300 300 300
(1) Valeur indicative. Référez-vous toujours à la valeur spécifi ée sur la plaque de l’unité.
Limites de fonctionnement Performances eau chaude sanitaire (ECS)
10
15
20
25
30
35
40
45
50
55
60
65
70
-25 -20 -15 -10 -5 0 5 10 15 20 25 30 35
B
A
A- Température extérieure de l’air (°C)
B- Température Eau en sortie (°C)
ARIANEXT EXTERNAL UNIT
04kW 06kW 08kW
Cycle de soutirage selon EN16147 XL
Consigne de température (°C) 52
Type de fonctionnement de la PAC Alterné
Volume nominal de stockage (litres) 180
Performance ECS certifi é avec ou sans
appoint électrique
Sans
Durée de mise en température (th) 2h13min 2h05min 2h02min
Puissance de réserve (Pes) (W) 45
Coeffi cient de performance (COPDHW) 2,50
Température d’eau chaude de référence
(‘wh) (°C)
53,0
Volume maximum d’eau chaude utilisable
(VMAX) (litres)
240
