14
Raccordement électrique
ARIANEXT COMPACT
Raccordement électrique de l’unité extérieure
Tous les branchements électriques à réaliser sur le lieu d’implantation incombent à l’installateur.
DANGER:
Les décharges électriques peuvent provoquer des lésions graves ou la mort. Les branchements électriques doivent être effectués
uniquement par des techniciens qualifi és. Effectuer la mise à la terre avant tout autre branchement électrique.
unité extérieure
ARIANEXT EXTERNAL UNIT
04 kW 06 kW 08 KW
Alimentation électrique V-ph-Hz 230 - 1 - 50
Plage tension admissible V 207 ÷ 253
Puissance absorbée maximale kW 2 2,3 2,7
Intensité maximale A 7,2 11 14
Fusibles de puissance Modèle gL modèle
Electrique A 10 - B modèle 16 - B modèle 16 - B modèle
Câble d’alimentation mm
2
h07rn-f 3 x 2,5 mm
2
Vérifi er également la tension d’alimentation et la fréquence de l’unité intérieure.
Lors du démontage du panneau avant, le boîtier électrique apparaît à l’avant. Le câble de l’alimentation électrique secteur peut être inséré dans
le trou de passage muni d’un passe-câble. Si ce trou n’est pas suffi samment grand, adapter sa dimension.
Assurez-vous de fi xer le câble d ’alimentation et le câble de raccordement intérieur/extérieur avec un serre-fi ls que vous trouverez dans le com-
merce de sorte qu ’ils n ’entrent pas en contact avec le compresseur et les tuyaux chauds. Afi n de garantir une bonne résistance à la traction, fi xer
les câbles électriques à l’aide des serre-fi ls placés sur la plaque.
A
A
B

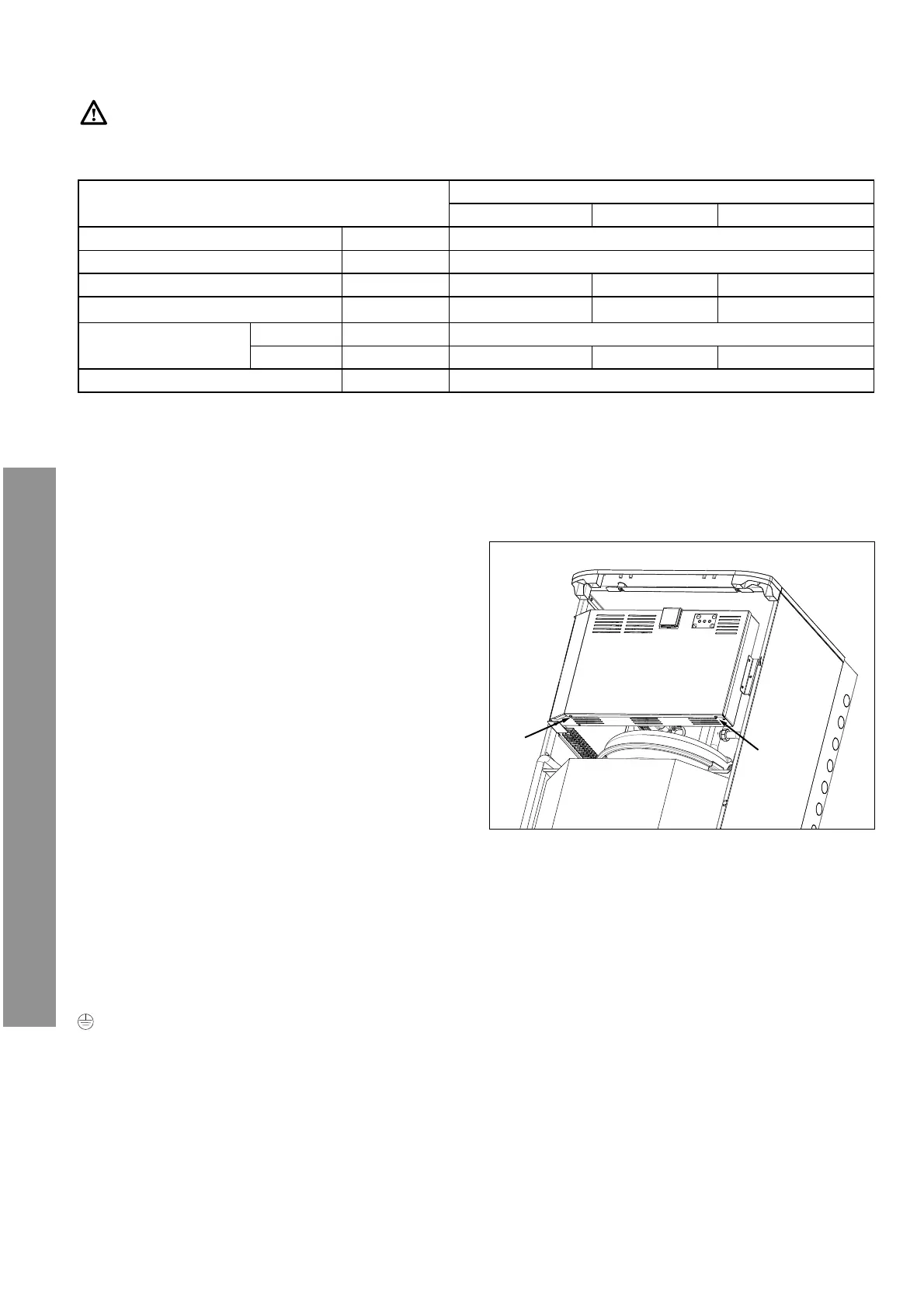

Raccordement électrique de l’unité intérieure
Avant toute intervention dans le système, couper l’alimentation élec-
trique par l’interrupteur bipolaire extérieur. Pour accéder aux borniers
de raccordement électrique procéder comme suit :
dévisser les 2 vis (rep. A), puis ouvrir le couvercle (rep. B).
On y trouve les connexions pour :
RS 485 - Communication avec l’unité extérieure. Respecter la
polarisation. 1 relié au 1 du bornier de la pompe à
chaleur, 2 au 2.
ANODE - Connection de l’anode Protech du ballon ECS.
Respecter la polarisation.
TA1 - Raccordement d’un thermostat d’ambiance à contact,
de la Zone 1.
TA2 - Raccordement d’un thermostat d’ambiance à la Zone 2.
SE - Raccordement de la sonde de température extérieure.
TNK - Raccordement de la sonde du ballon ECS.
BUS - Raccordement de l’Expert Control.
EDF - Signal 230 V issu d’un relais HP/HC.
DLST - Signal 230 V issu d’un relais de délestage.
AFR - Pompe auxiliaire ou alarme
ST1 - Thermostat de sécurité (230 V) de plancher chauffant à
connecter à la place du shunt.
PM AUX - Sortie pompe auxiliaire (230V)
V1 - Sortie vanne de dérivation (230 V)
L - Phase alimentation 230 V de l’unité intérieure. Alimente
entre autre les résistances d’appoint.
N - Neutre alimentation 230 V.
- Mise à la terre de l’unité intérieure.
La section des câbles doit être dimensionnée selon la puissance élec-
trique indiquée sur la plaque signalétique et la longueur de câble entre
le tableau électrique et l’appareil.
Appliquer un serrage correct des fi ls d’alimentation 230 V afi n d’éviter
tout échauffement.
Dans le cas d’un ARIANEXT FSP 2 Zones avec deux zones planchers
chauffants, le thermostat de sécurité du plancher chauffant Zone 1
est à connecter à la place du shunt ST1.
Celui du plancher chauffant Zone 2 est à connecter à la place du shunt
ST2 du circuit Zone Manager (voir page du schéma électrique du sys-
tème).
