141
FR
installation

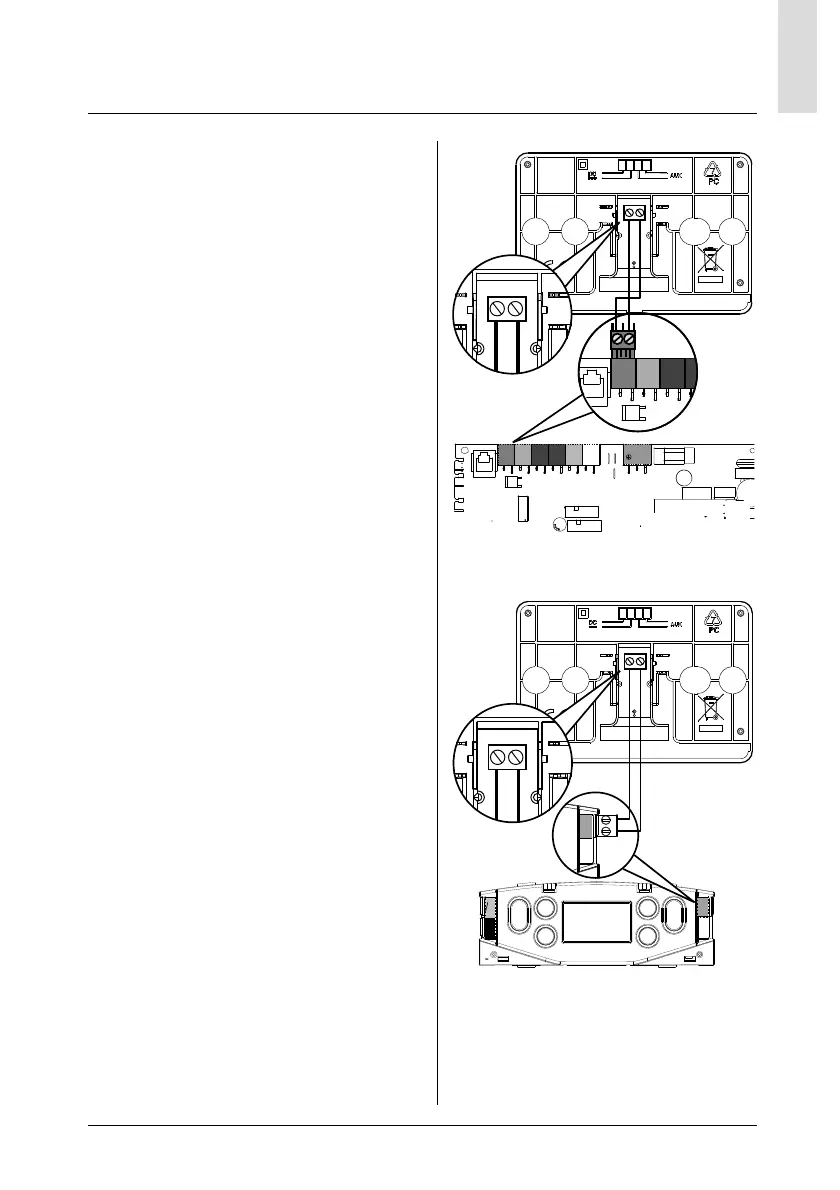

Raccordement à la chaudière
L'envoi, la réception et le décodage des si-
gnaux se font par le biais du protocole BUS
BridgeNet® qui assure les échanges entre la
chaudière et l'interface de système.
- raccordez une paire de fi ls au connecteur
BUS sur la carte de la chaudière
- raccordez la paire de fi ls du connecteur
BUS à la borne de l’interface de système.
REMARQUE : Lors du raccordement
entre la sonde d'ambiance et la chau-
dière, pour éviter des problèmes d'inter-
férences, utilisez un câble blindé ou une
paire torsadée.
N
N
FLAME
L
L
BUS
TB
FLOOR
TA2
SE TNK SOL TA1
CN14
CN13
CN19
CN1
CN4
1
1
1
SE
BUS
TA1
T
230V
B
BUS
TB
FLOOR
TA2
SE TNK
BUS
B T
BUS
B T
B T
B T
BUS
TB
